Фотоумножитель. Устройство и принцип действия
Фотоумножителем называют электровакуумный прибор, преобразующий энергию оптического излучения в электрическую и содержащий фотокатод, анод и вторично-электронный умножитель, в котором поток электронов умножается за счет вторичной электронной эмиссии. Вторично-электронный умножитель состоит из электродов, осуществляющих вторичную электронную эмиссию и называемых динодами. Количество динодов может быть различным (от 1 до 18—20). Конструкция, расположение и электрический режим динодов таковы, что число вторичных электронов, эмиттируемых с их поверхности, превышает число падающих на эту поверхность первичных электронов. Фотоумножитель с одним динодом называют однокаскадным, а с несколькими — многокаскадным.

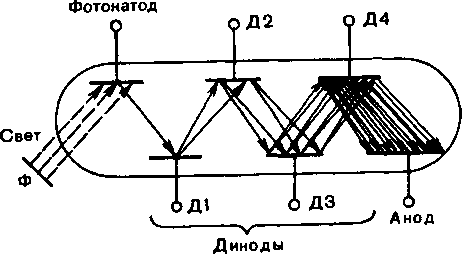

Рассмотрим устройство и принцип действия многокаскадного фотоумножителя (рис. 3.15). Фотокатод под действием света испускает первичные электроны, которые ускоряются электри- г
ческим полем и падают на первый динод Д\. Динод под ударами первичных электронов испускает вторичные электроны, число которых больше, чем первичных. Для этого между динодом и фотокатодом создается напряжение порядка 100—150 В. Вылетевшие из динода Д\ вторичные электроны ускоряются и направляются на второй динод Дг, для которого они первичны. В свою очередь динод Д2 испускает вторичные электроны и т. д. Каждый следующий динод должен иметь положительный потенциал, пре-
Рис.
3.15. Усройство многокаскадного
фотоумножителя
вышающий потенциал предыдущего на 100—150 В. На анод приходит умноженный во много раз поток электронов, так что ток анода гораздо больше фототока катода; происходит внутреннее усиление тока. Коэффициент усиления тока равен: К — оп, где п — количество динодов; о — коэффициент вторичной эмиссии, показывающий, сколько вторичных электронов эмиттируется под действием одного первичного. Соответственно, чувствительность фотоумножителя в К раз больше, чем чувствительность фотокатода и достигает 100 А/лм.
Недостатками многокаскадных умножителей являются высокое напряжение питания и большой собственный шум.
В кинотехнике для воспроизведения звука с фотографических фонограмм нашли применение однокаскадные фотоумножители. Однокаскадный фотоумножитель имеет три электрода: фотокатод, динод и анод. Фотокатод служит для осуществления фотоэлектронной эмиссии. Динод — это вторично-эмиссионный электрод. Анод служит для ускорения первичных и вторичных электронов, а также для собирания вторичных электронов.
Устройство однокаскадного фотоумножителя типа ФЭУ-1, а также его условное графическое обозначение на схемах показано на рис. 3.16. Фотокатод в виде тонкого светочувствительного слоя нанесен на половину внутренней поверхности стеклянного баллона. На противоположной стороне баллона нанесен
такой же по материалу, но небольшой по площади слой, являющийся динодом. Катод и динод — сурьмяно-цезиевые. Внутри баллона (ближе к диноду) расположен анод в виде редкой металлической решетки из тонкой проволоки, натянутой на овальную металлическую рамку. Выводы трех электродов впаяны в пластмассовый цоколь.
Схема включения однокаскадного фотоумножителя (рис. 3.17, а) содержит две цепи: цепь анода и цепь динода. В цепь
х'
Ф
—
а
+
_
Первичные электроны Вторичные электроны
Рис.
3.16. Однокаскадный фо тоумножитель
ФЭУ-1: а
— уст ройство; б — условное графиче
ское обозначение
Рис. 3.17. Схема включения (а) и принцип действия (б) однокаскадного фотоумножителя
анода входят: источник анодного питания £а, нагрузка /?„ и промежуток анод — катод; в цепь динода входят: источник питания £д и промежуток динод — катод. В практических схемах оба электрода питаются от одного источника £а; на анод подается -|-220 В, а на динод И70 В относительно катода через
гасящие резисторы.
Принцип действия однокаскадного фотоумножителя поясняет рис. 3.17, б, на котором схематически показаны: световой поток — пунктирными линиями, поток первичных электронов —
тонкими сплошными линиями, а вторичных — толстыми линиями. Световой поток от источника света падает на катод и вызывает фотоэлектронную эмиссию. Под действием ускоряющих электрических полей анода и динода первичные электроны с большой скоростью движутся к аноду. Незначительная часть электронов попадает при этом на анод, а основной поток электронов проходит сквозь редкую решетку анода и падает на динод, вызывая вторичную эмиссию с его поверхности. Вторичные электроны, эмиттированные динодом, движутся под действием ускоряющего электрического поля к аноду, потенциал которого выше, чем динода. Анодный ток создается главным образом вторичными электронами, попадающими на анод, так как число первичных электронов, падающих с катода непосредственно на анод, пренебрежимо мало по сравнению с числом вторичных электронов.
Поток эмиттированных катодом первичных электронов создает в цепи фотокатода фототок /ф, а поток вторичных электронов, попадающих с динода на анод, создает анодный ток /а. Вторичных электронов вылетает больше, чем падает первичных, в о раз (а — коэффициент вторичной эмиссии), поэтому /а = а/ф.
Коэффициент усиления тока К, показывающий, во сколько раз анодный ток больше фототока, для однокаскадного фотоумножителя равен коэффициенту вторичной эмиссии:
В оптимальном режиме К достигает 4—6. Во столько же раз увеличивается чувствительность однокаскадного фотоумножителя по сравнению с чувствительностью фотокатода:
s = #=-^=Ks*.
где S — чувствительность фотоумножителя; — чувствительность фотокатода, составляющая 100—120 мкА/лм для сурьмяно-цезиевого фотокатода. У ФЭУ-1 чувствительность достигает 400—600 мкА/лм.
