Глава 2.3.
МНОГОЭЛЕКТРОДНЫЕ ЛАМПЫ
Тетрод
Устройство и принцип действия тетрода. Тетродом называют четырехэлектродную лампу, имеющую катод, анод и две сетки — управляющую и экранирующую.
Назначение катода, анода и управляющей сетки и конструкция этих электродов такие же, как в триоде. Экранирующая сетка выполняется в виде проволочной спирали с малым шагом витков, т. е. ее густота значительно больше, чем управляющей сетки. Как показывает само название, назначение экранирующей сетки — экранировать, т. е. защищать управляющую сетку и катод от воздействия электрического поля анода. Являясь электростатическим экраном, этот четвертый электрод должен быть не сплошным, а в виде сетки, чтобы электроны.эмиттируемые катодом, попадали на анод. Экранирующая сетка должна ускорять движение электронов к аноду, поэтому на нее подается постоянное положительное напряжение. Для усиления экранирующего действия второй сетки уменьшают шаг ее витков и ставят верхний и нижний металлические экраны, соединенные с ней и защищающие управляющую сетку и катод от проникновения анодного поля сверху и снизу. Для уменьшения емкости между выводами анода и управляющей сетки один из них делают в нижний цоколь лампы, а другой — вверху баллона.
Схема включения тетрода приведена на рис. 2.11. В соответствии с количеством элекродов в ней имеются четыре цепи: накала, анода, управляющей сетки и экранирующей сетки. Первые три цепи такие же, как для триода. Цепь экранирующей сетки содержит источник питания ЕЭу промежуток экранирующая сетка — катод лампы и соединенные провода. Разность потенциалов между экранирующей сеткой и катодом называют напряжением экранирующей сетки U9, а ток в ее цепи — током экранирующей сетки /э. Напряжение экранирующей сетки обычно меньше напряжения анода, а в практических схемах на экранирующую
6 Рис. 2.11. Условное графическое обозначение тетрода (а) и схема ёго включения (б)
сетку подается напряжение от источника питания анодной цепи через гасящий резистор. Поскольку экранирующая сетка имеет положительный потенциал, часть из потока электронов, идущих от катода к аноду, 'притягивается этой сеткой, создавая в ее цепи ток /э. Поэтому происходит перераспределение токов между анодом и экранирующей сеткой в зависимости от их напряжений. Желательно, чтобы ток экранирующей сетки был возможно меньше.
На движение электронов к аноду влияет результирующее электрическое поле, созданное тремя электродами: анодом,

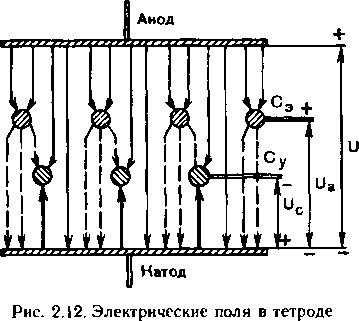

управляющей сеткой и экранирующей сеткой. Поэтому картина электрических полей в тетроде сложней, чем в триоде. Схематически ее можно представить силовыми линиями полей анода (тонкие сплошные линии), экранирующей сетки (пунктирные линии) и управляющей сетки (толстые сплошные линии) (рис. 2Л2). Поскольку экранирующая сетка густая и ее потенциал ниже потенциала анода, то большинство силовых линий, выходящих из анода, заканчивается у витков этой сетки, т. е. поле анода действует главным образом в промежутке между анодом и экранирующей сеткой. Небольшая часть силовых линий поля анода проникает к управляющей сетке и еще меньше — сквозь две сетки к катоду.
Ослабление электрического поля между анодом и управ
ляющей сеткой означает, что уменьшается емкость между этими электродами Сас. В зависимости от конструкции экранирующей сетки проходная емкость уменьшается в десятки и сотни раз по сравнению с триодом.
Значительное ослабление анодного поля у катода уменьшает влияние напряжения анода на ток анода, что приводит к относительному увеличению влияния управляющей сетки, а следовательно, к увеличению коэффициента усиления лампы. Этим экранирующая сетка устраняет недостатки триода.
Ускоряющее поле в промежутке катод — сетка, как видно из рис. 2.12, создается главным образом положительным напряже
нием экранирующей сетки. При отсутствии (7Э, в промежутке катод — сетка ускоряющим будет только очень слабое электрическое поле анода. Оно не компенсирует тормозящего действия отрицательного пространственного заряда и управляющей сетки, и анодный ток равен нулю. Таким образом, если на экранирующую сетку напряжение не подано, лампа заперта.
Поскольку анодное поле сквозь две сетки очень мало влияет на движение электронов от катода, то долей анодного напряжения в действующем напряжении тетрода можно пренебречь:
(7Д л Uс -j- DcU9y
где Uc и С/э — напряжения управляющей и экранирующей сеток; Д — проницаемость управляющей сетки.

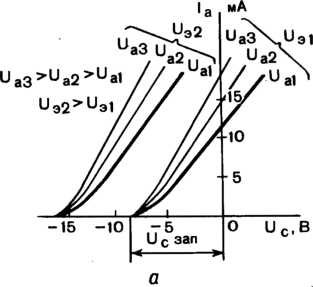

Характеристики тетрода. Анодно-сеточной характеристикой тетрода называют зависимость тока анода от напряжения управляющей сетки при постоянных напряжениях анода и экранирующей сетки (рис. 2.13, а):
/а = /((Ус) при Uа = const и (7Э = const.
Анодно-сеточная характеристика начинается в точке, лежащей на оси абсцисс и соответствующей запирающему напряжению управляющей сетки VC3an. Величина запирающего напряжения может быть найдена из условия, что ток становится равным нулю, когда действующее напряжение сетки равно нулю:
Усзап DCU3.
Таким образом, абсолютная величина запирающего напряжения, или сдвиг анодно-сеточной характеристики влево от начала координат, зависит в тетроде главным образом от прони-
Рис. 2.13. Анодно-сеточные (а) и анодная (б) харакеристики триода
цаемости управляющей сетки и напряжения экранирующей сетки и практически не зависит от анодного напряжения и общей проницаемости лампы. Поэтому в тетроде, в отличие от триода, можно получить большой коэффициент усиления лампы и достаточно «левую» характеристику при невысоких анодных напряжениях.
Характеристики, снятые при одном и том же напряжении экранирующей сетки (Уэ, но при разных постоянных напряжениях анода Ua\, (Уа2 и Ua3, выходят почти из одной точки узким расходящимся пучком, так как напряжение анода сквозь две сетки мало влияет на ток анода. При большем Ua характеристики немного круче, так как поток электронов от катода перераспределяется между анодом и экранирующей сеткой: на анод идет все большая доля электронов, и ток анода возрастает.
Повышение напряжения экранирующей сетки* заметно сдвигает характеристику влево, так что при(Л2>Ци весь пучок характеристик, снятых при различных напряжениях анода, передвинется влево.
Анодная характеристика тетрода представляет собой зависи-
мость тока анода от напряжения анода при постоянных напряжениях управляющей и экранирующей сеток:
/а = f(Ua) при Uc — const и U3 = const .

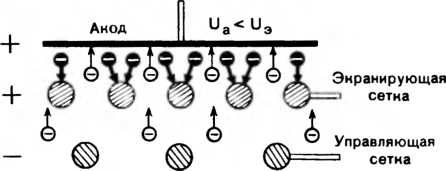

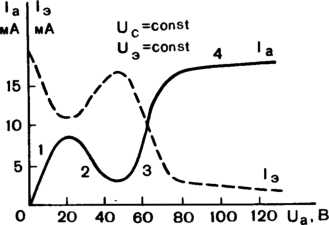

Если одновременно с анодной характеристикой снимать зависимость тока экранирующей сетки от напряжения анода, то можно установить следующее (рис. 2.13, б). При U.d — 0 все электроны, прошедшие сквозь управляющую сетку, попадают на экранирующую сетку, которая имеет положительный потенциал, поэтому ток экранирующей сетки имеет максимальное значение,
i U I
Катод у
