Питание от наземных источников
Питание бортовой сети на земле при неработающих двигателях должно осуществляться от наземного агрегата АПА-50М, АПА-5, АПА-50, АПА-35 (в ависимости от вида используемого напряжения). Для питания бортсети от наземного источника на борту вертолета установлены две розетки аэродромного питания ШРАП-400-Зф и ШРАП-500К.
При этом подключение агрегатов АПА-50М (АПА-5) с прямым чередованием фаз трехфазного напряжения переменного тока производится непосредственно через разъем ШРАП-400- Зф, а подключение агрегата АПА-50 с обратным чередованием фаз производится к разъему ШРАП-400-Зф через переходный жгут 140-9934-00.

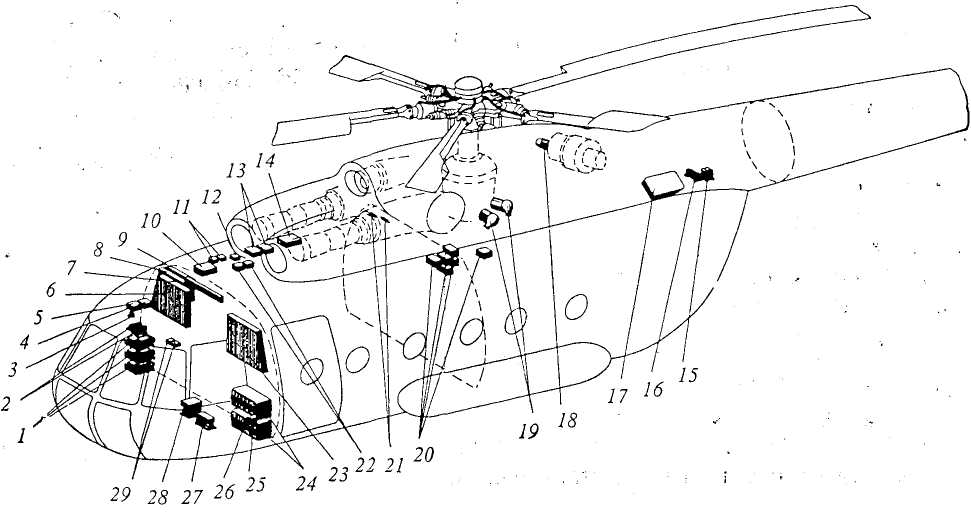

1 - выпрямительные устройства ВУ-6А (Б) |
16-регулятор РН-120У |
2 - регуляторы напряжения РН-600 |
17 -РК запуска АИ-9В |
3 - вентилятор ДВ-302Т |
18 - стартер-генератор СТГ-3 ВСУ АИ-9В |
4 - трансформатор ТС310С04Б |
19 - генераторы СГС-40ПУ |
5 - трансформатор ТС/1-2 |
20 - фильтры ФГ-5 |
6 - правая РК |
21 - конденсаторы 1КБПС-125-40-2 . |
7 - РК постоянного тока . |
22 - автоматы защиты сети от |
8 - щиток предохранителей |
перенапряжения АЗП1-ЗД |
9 - коммутационная панель |
23 - левая РК |
10 - коробка КВР -3-2 |
24 - аккумуляторные батареи I2CAM-28 |
11 - фильтры ФКР-1 |
25 -розетка ШРАП-400-Зф |
12 - автомат переключения АПП-1А |
26 - розетка ШРАП-500К |
13 - коробки отсечки частоты КОЧ-1А |
27 - преобразователь ПТ-200Ц |
14 - коробка КВР-3-2 |
28 - преобразователь ПО-500А |
15 - автомат защиты перенапряжения АЗП-8М |
29 - трансформаторы ТР-115/36 |
Рис. 13. Электроснабжение вертолета МИ-8МТ
5. Система переменного тока ми-8мт
Первичная система электроснабжения - система трехфазного переменного тока напряжением 200В и частотой 400Гц и вторичные системы переменного тока (система однофазного переменного тока напряжением 115В и частотой 400Гц, система трехфазного переменного тока напряжением 36В и частотой 400Гц, система однофазного переменного тока напряжением 36В и частотой 400Гц) образуют единую систему переменного тока, которая предназначена для питания потребителей всеми видами электроэнергии переменного тока и, через выпрямительные устройства ВУ-6А (Б), электроэнергией постоянного тока напряжением 27В.
Система переменного тока включает в себя источники электроэнергии, распределительные шины, коммутационную и защитную аппаратуру, аппаратуру управления, сигнализации и контроля.
Коммутационная и защитная аппаратура системы размещена в распределительных устройствах - левой распределительной коробке (РК), правой РК, щитке предохранителей и коммутационной панели.
Аппаратура управления, сигнализации, защиты и контроля установлена на электропульте пилотов.
Источниками электроэнергии в системе переменного тока являются:
- два генератора СГС-40ПУ с аппаратурой защиты, включения, регулирования и фильтрами защиты от радиопомех, которые образуют два независимых канала электропитания - канал генератора № 1 и канал генератора № 2;
- трансформатор ТС/1-2 115В 400Гц 1ф;
- трансформатор ТСЗ10С04Б 36В 400Гц 3ф;
- два трансформатора ТР-115/3 6 (основной и запасной) 36В 400Гц 1ф;
- преобразователь ПО-500А; 115В 400Гц 1ф;
- преобразователь ПТ-200Ц с автоматом переключения АПП-1А 36В 400Гц 3ф.

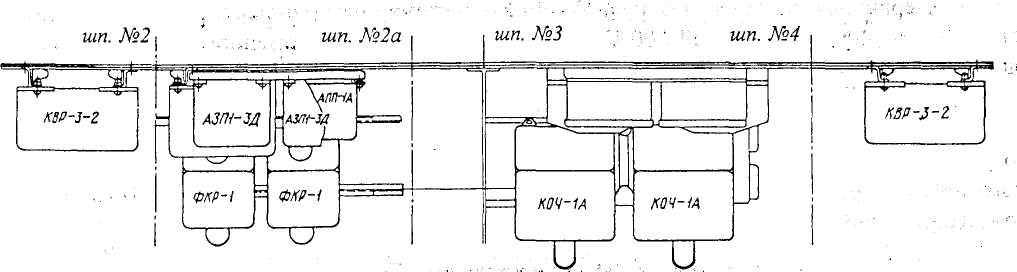

Рис. 14. Размещение электрооборудования на потолке грузовой кабины с правой стороны
Каналы генератора № 1 и генератора № 2 .
Каналы генератора № 1 и генератора № 2 включают в себя следующие агрегаты:
два генератора СГС-40ПУ;
две коробки включения и регулирования КВР-3-2;.
два автомата защиты сети от перенапряжения АЗП-1-ЗД;
два регулятора напряжения РН-600 с выносными сопротивлениями ВС-ЗЗА;
две коробки отсечки частоты КОЧ-1А;
блок чередования фаз БЧФ-208;
фильтры защиты от радиопомех.
Генераторы СГС-40ПУ предназначены для генерирования переменного трехфазного тока напряжением 204В и частотой 400 Гц и имеют приводы от главного редуктора ВР-14, на котором они установлены с левой стороны. Крепление генераторов к корпусу редуктора производится за фланцы корпусов при помощи стандартных хомутов. Генераторы имеют обдув через патрубки от системы воздушного охлаждения вертолета.
Переднему (по полету) генератору присвоен № 2, заднему - № 1.
Коробка КВР-3-2 предназначена для:
дистанционного включения возбуждения генератора и включения генератора на сеть при достижении нормального напряжения на его клеммах (более 180В);
поддержания напряжения генератора в заданных пределах (195...220В) совместно с угольным регулятором напряжения РН-600;
автоматического отключения генератора от сети при различных неисправностях в генераторе или его канале.
Коробки КВР-3-2 установлены на потолке грузовой кабины с правой стороны между шп. № 1 и 5.
Автомат защиты АЗП-1-ЗД предназначен для защиты сети переменного тока от аварийного повышения напряжения генератора более 230В.
Автоматы защиты установлены на потолке грузовой кабины между шп. № 2 и 2а.

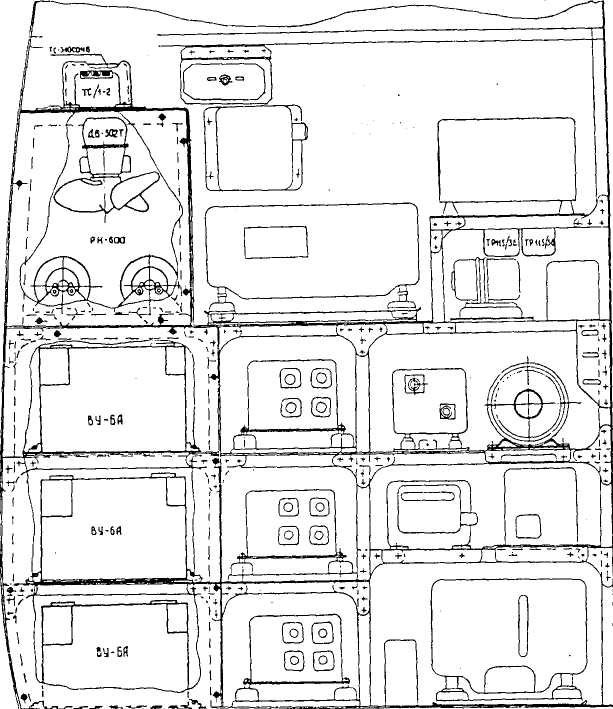

Угольный регулятор РН-600 совместно с коробкой КВР-3-2 предназначен для автоматического поддержания в заданных пределах напряжения генератора СГС-40ПУ при изменении его нагрузки и скорости вращения в рабочем диапазоне. Охлаждение регуляторов производится путем обдува от вентилятора ДВ-302Т. Регуляторы напряжения установлены на правой этажерке в кабине экипажа, а вентилятор обдува - над регуляторами.
Для изменения уровня регулируемого напряжения в пределах 196...220В на электрощитке в кабине пилотов установлены выносные сопротивления ВС-ЗЗА с трафаретом «РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ»
Коробка отсечки частоты КОЧ-1А предназначена для защиты потребителей от питания током пониженной частоты, включает и отключает генераторы от бортсети. Порог срабатывания - 360 Гц.
Коробки
КОЧ-1А установлены на потолке грузовой
кабины между шп. № 3 и 4.
Блок чередования фаз БЧФ-208 служит для защиты от включения на бортсеть наземного источника питания при неправильном чередовании фаз.
Блок БЧФ-208 установлен в левой распределительной коробке.
Для уменьшения уровня радиопомех в системе переменного тока предусмотрены:
- шесть фильтров ФГ-5 в силовых цепях генераторов (установлены слева у главного редуктора (3 шт.) и в грузовой кабине на потолке, между шп. № 7 и 8 (3 шт.));
- два фильтра ФКР-1 - в цепях управления генераторов (установлены на потолке
грузовой кабины с правой стороны между шп. № 2 и 2а);
- два конденсатора 1 КБПС-125-40-2 ± 10 % - в цепях возбуждения генераторов
(установлены на шпангоуте № 8 с правого борта)
Трансформатор ТС/1-2 предназначен для питания оборудования вертолета однофазным переменным током напряжением 115В и частотой 400Гц.
Трансформатор установлен на правой этажерке в кабине экипажа.
Трансформатор ТС310С04Б предназначен для питания оборудования вертолета переменным трехфазным током напряжением 36В и частотой 400Гц.
Трансформатор установлен на правой этажерке в кабине экипажа.
Два трансформатора ТР-115/36 (основной и запасной) предназначены для питания дистанционных индуктивных манометров однофазным переменным током напряжением 36В и частотой 400Гц. Цепи питания подключены к шине ПО-500А.
Трансформаторы ТР-115/36 установлены на правой этажерке в кабине экипажа.
Преобразователь ПО-500А является резервным источником питания и предназначен для питания оборудования, необходимого для завершения полета и обеспечения безопасной посадки, при отказе каналов обоих генераторов СГС-40ПУ или трансформатора ТС/1-2 и его цепей.
Преобразователь ПО-500А установлен под полом кабины экипажа районе проема двери по оси фюзеляжа.
Преобразователь ПТ-200Ц является резервным источником питания и предназначен для питания оборудования, необходимого для завершения полета, при отказе каналов обоих генераторов СГС-40ПУ или трансформатора ТС310С04Б и его цепей. Преобразователь ПТ-200Ц на вертолете работает с автоматом переключения АПП-1А и установлен под полом кабины экипажа в районе проема двери по оси фюзеляжа.
Автомат переключения АПП-1А служит для автоматического запуска преобразователя ПТ-200Ц и подключения его к нагрузке.
АПП-1А установлен на потолке грузовой кабины с правого борта между шпангоутами № 2 и 2а.
Каналы первичной системы переменного тока напряжением 204В и частотой 400Гц работают независимо друг от друга, каждый на свои шины:
- канал генератора № 1 на шины генератора № 1, размещенные в левой РК;
- канал генератора № 2 на шины генератора № 2, размещенные в правой РК.
Провода трехфазного тока имеют цветную маркировку: провода I фазы — красную, П фазы — желтую, III фазы — синюю.
Для обеспечения надежности работы генераторов СГС-40ПУ в системе предусмотрено питание обмоток возбуждения и цепей управления генераторов параллельно от аккумуляторной шины и шины ВУ через полупроводниковые вентили ВЛ-200-4-14. Генераторы к шинам своих каналов подключаются контакторами ТКС203ДОД, которые управляются сигналами от коробок КВР-3-2.
Кроме основных шин 200В 400Гц каналов генераторов в системе переменного тока предусмотрены шины питания противообледенительной системы: шины ПОС стекол и ПЗУ. Шины ПОС стекол и ПЗУ питаются от канала генератора № 2, а при его отказе, контактором ТКС 133ДОД, переключаются на шины канала генератора № 1.
Основные источники питания вторичных систем - трансформаторы ТС/1-2 и ТСЗ10С04Б подключены к шинам разных каналов генераторов через аппараты защиты: трансформатор ТС/1-2 подключен через предохранители ПМ-15 - к шинам канала генератора № 2, а трансформатор ТСЗ 10С04Б через АЗЗ - к шинам канала генератора №1.
При отказе канала генератора № 1 реле ТКЕ 54ПОДГ переключает трансформатор ТС310С04Б на шины канала генератора № 2 и оба трансформатора получают питание от генератора № 2.
При отказе канала генератора № 2 реле ТКД12-ПОДГ переключает трансформатор ТС/1-2 на шины канала генератора № 1 и оба трансформатора получают питание от генератора № 1.
От трансформатора ТС/1 -2 питается генераторная шина 1 ~ 400Гц 115В ГЕНЕРАТ. ШИНА, которая с помощью реле ТКЕ 52ПОДГ соединена с шиной преобразователя ПО-500А 1 ~ 400 Гц 115В ШИНА ПО-500А. При отсутствии напряжения на генераторной шине запускается преобразователь ПО-500А и шина 1~ 400Гц 115В ШИНА ПО-500А подключается к преобразователю.
От трансформатора ТС310С04Б получают питание генераторные шины 3 ~ 400Гц 36В ГЕНЕРАТ. ШИНЫ, которые с помощью реле ТКЕ54ПОДГ соединены с шинами преобразователя ПТ-200Ц 3 ~ 400Гц 36В ШИНЫ ПТ-200Ц. При неисправностях в цепях генераторных шин срабатывает автомат, который запускает преобразователь ПТ-200Ц и подключает к нему шины преобразователя ПТ-200Ц.
