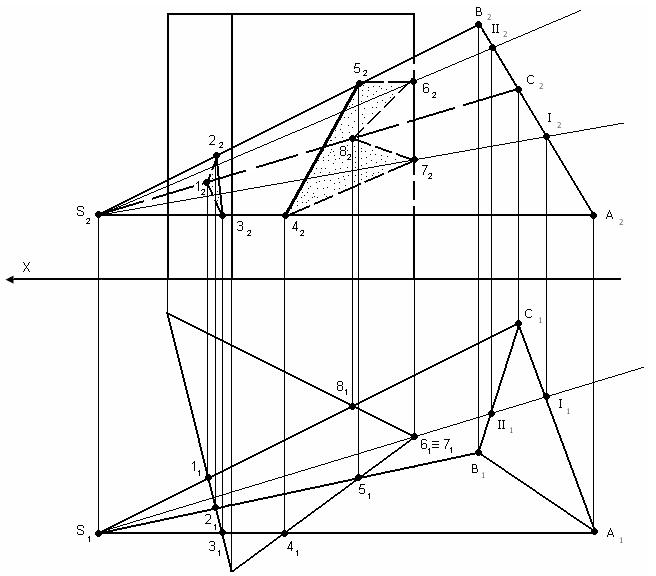

7.4. Пересечение многогранников между собой.
Задача I-го типа.
З адача II-го типа.
Задача III-го типа.
Алгоритм решения:
Задача решается при помощи посредников.
1. Плоскостью-посредником (могут быть разные, чаще плоскость уровня) рассекаем обе поверхности;
2. Строим фигуры сечения плоскостью-посредником каждую из многогранных поверхностей (чаще многоугольники);
3. Находим общие точки пересечения этих многоугольников, принадлежащим плоскости-посреднику, и каждой из пересекающихся многогранных поверхностей;
4. Соединяем полученные точки с учётом видимости граней и рёбер многогранников.
Лекция 8
Построение развёрток многогранников.
Развертка – совмещенная с плоскостью поверхность многогранника без разрывов и смятий.
Развёртка многогранной поверхности – плоская фигура, полученная в результате последовательного совмещения всех её граней с плоскостью

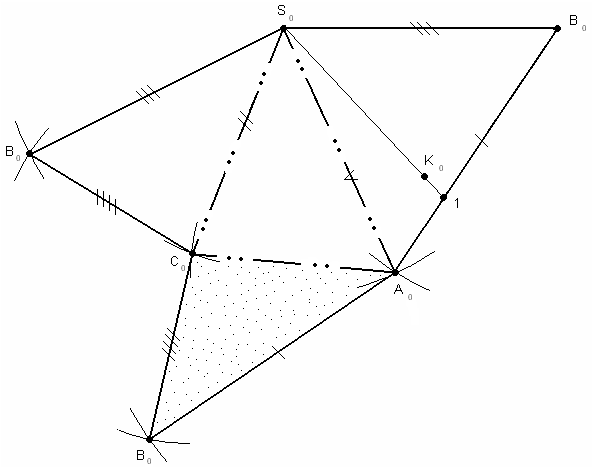

8.1 Развёртка пирамиды. Способ триангуляции.
Сущность способа заключается в нахождении Н.В. всех рёбер пирамиды и построении на плоскости контуров боковых граней (треугольников), которые последовательно соединяют друг с другом смежными рёбрами. К ним присоединяется основание пирамиды
В данном примере Н.В. рёбер определяем способом вращения вокруг проецирующей оси, которая проходит через вершину пирамиды.
Точка К – произвольная точка.
1. Находим Н.В. каждого из рёбер пирамиды;
2. Строим треугольники на развёртке методом засечек;
3. Основание пирамиды – треугольник АВС на П 1 спроецирован в натуральную величину. Пристраиваем основание к ребру СА.
8.2 Развёртка призмы. Способ нормального сечения.
Сущность способа:
1. Многогранную поверхность пересекают плоскостью, расположенной перпендикулярно рёбрам.
2. Определяют Н.В. фигуры сечения (обычно плоско-параллельным перемещением);
3. На произвольной прямой откладывают отрезки, равные сторонам сечения (как бы растягиваем фигуру сечения в прямую линию);
4 . Через вершины проводят прямые, перпендикулярные этому сечению, и на них откладываем Н.В. рёбер призмы вверх и вниз от сечения.
8.3 Способ раскатки.
Сущность способа -
вращением вокруг линий уровня (рёбер призмы) последовательно совмещаем все боковые грани призмы в одну плоскость, пристраиваем нижнее и верхнее основания.
Для возможности построения развёртки способом раскаткой призма должна располагаться так, чтобы на эпюре :
1. Рёбра были линии уровня;
2. Основание проецировалось в Н.В.
Если призма занимает другое положение, то при помощи последовательных преобразований необходимо привести к таким исходным данным.
Задача.
1.Ось вращения ребро ААI. Вращаем грань ААIВВI, совмещаем эту грань с плоскость параллельной П2
2.Плоскости вращения α, β; α ┴ ААI, β ┴ ВВI
3.Центр вращения: для точки В– О, для точки ВI – OI
4. R=A1В1= H.B.
