5.2 Способ вращения.
Сущность способа:

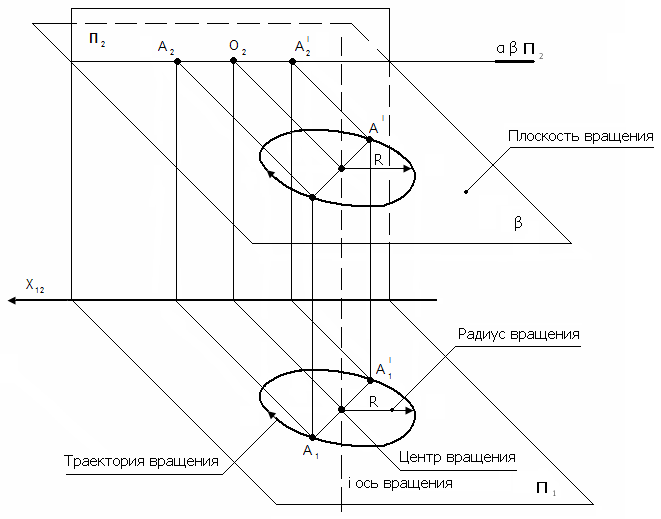

При неизменном положении системы плоскостей проекции П1 и П2 в пространстве ГО меняет свое положение так, что каждая его точка перемещается по окружности, расположенной в плоскости вращения перпендикулярно выбранной оси вращения.
Лекция 6
6.1. Вращение точки.
— 1. Вращение вокруг проецирующей оси (i – ось);

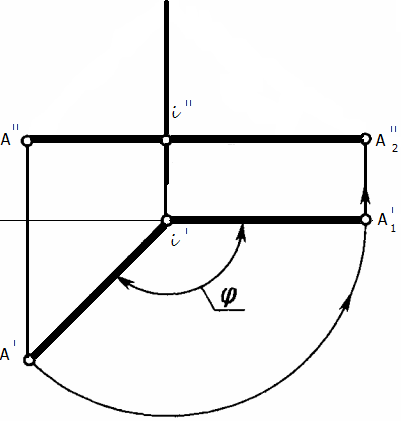

П ри вращении ГО вокруг проецирующей оси на одной проекции все точки перемещаются по окружности (каждая по своей), а другие проекции по прямым параллельным оси, являющимися следами плоскости вращения.
Задача:
Прямую общего положения преобразовать в проецирующую вращением вокруг проецирующей оси.
Решение:
1) Прямую общего положения преобразуем в прямую уровня. Для этого горизонтальную проекцию располагаем параллельно оси (i перпендикулярна П1, проходит через точку B);
2) Прямую уровня АIB преобразуем в проецирующую.
— 2. Плоскопараллельное перемещение – вращение вокруг проецирующей оси, без указания оси вращения (представляем ее, не показываем на чертеже).
Сущность способа:
Плоскости проекций своего положения не меняют (П1 и П2 на месте), меняет положение ГО так, что каждая его точка совершает движение по окружности, расположенной в плоскости вращения, перпендикулярной оси вращения.
Задача:
Преобразовать плоскость общего положения в плоскость уровня.
Решение:

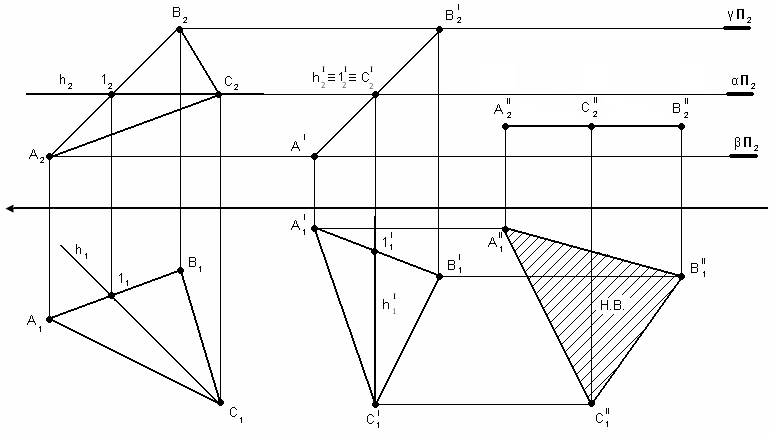

1) Плоскость АВС преобразуем в проецирующую, перпендикулярную П2. Для этого в плоскости АВС проводим горизонталь, которую поворачиваем до положения фронтально-проецирующей прямой, а вместе с ней и весь треугольник АВС (вокруг горизонтально-проецирующей оси, которую не указываем);
Все точки АВС в пространстве переместились по окружности, а на эпюре переместились фронтальные проекции
2) Проецирующую плоскость АIBICI преобразуем в плоскость уровня AIIBIICII. Для этого вращаем треугольник вокруг фронтально-проецирующей оси, а его проекцию (фронтальную) до положения параллельного оси ОХ.
AIIBIICII ║ Х
— 3. Совмещение. Вращение вокруг линии уровня.

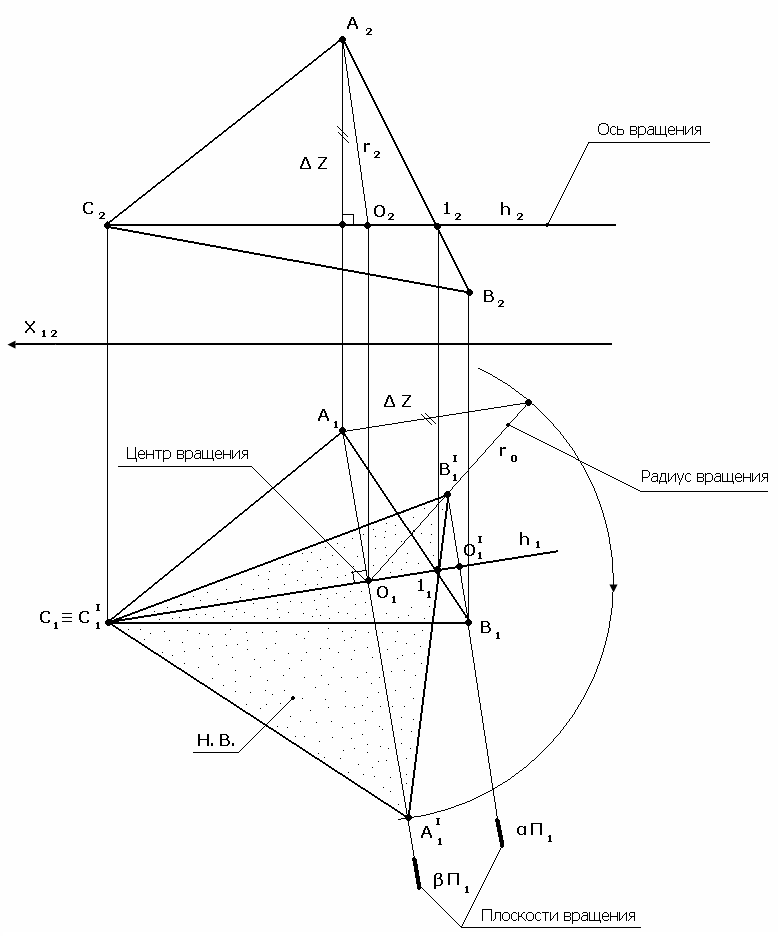

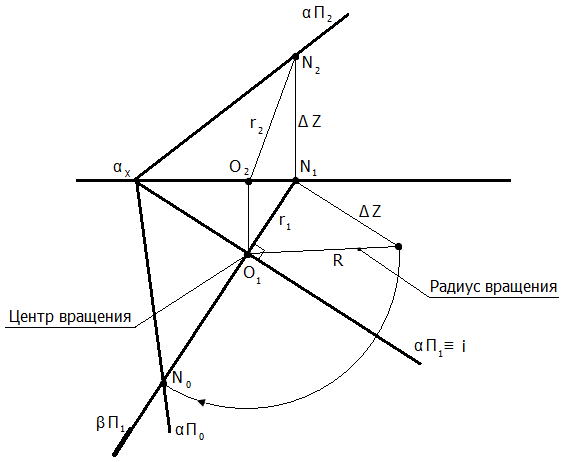

Сущность способа Если плоскость вращать вокруг ее следа до совмещения с плоскостью проекций, в которой расположен этот след, то отрезки, линии и фигуры, расположенные в плоскости, изобразятся без искажен Совмещением называется вращение вокруг нулевой горизонтали (вокруг следа плоскости).
Вращение вокруг линии уровня.
