Лекция 16
16.1. Перспектива.
Прямые частного положения, проходящие через точку зрения.

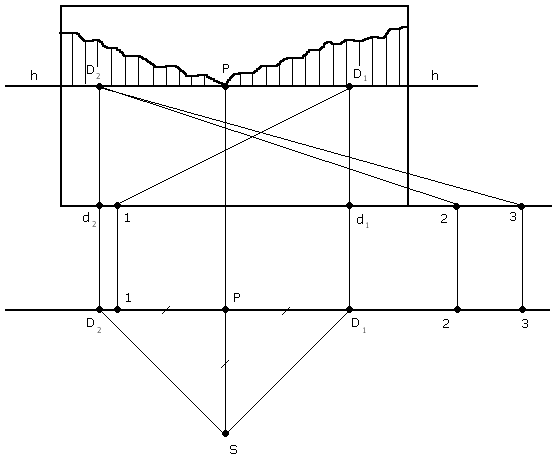

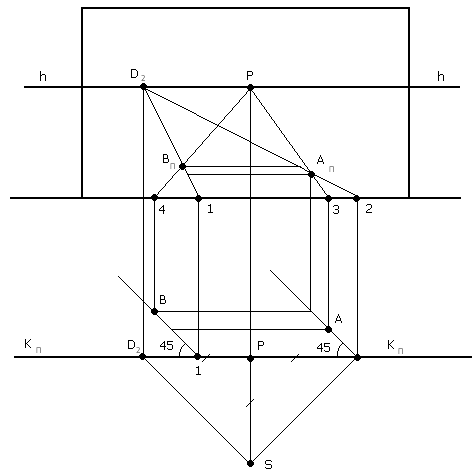

Прямые, наклонённые к картинной плоскости под углом 45 0.
SD1, SD2 - лучи
PD1 = PD2 = SP
Прямые, параллельные картинной плоскости.
Прямые, параллельные картинной плоскости в перспективе параллельны Кп. Они параллельны между собой и не сходятся в одной точке.
16.2. Перспектива точки.

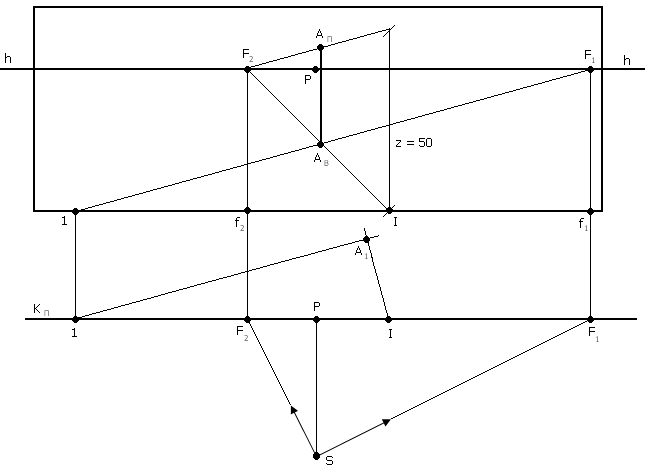

Для построения перспективы точки нужно провести через неё 2 проецирующих луча, построить перспективу лучей, в пересечении прямых найти точку схода.
S
F1,
SF2
– лучи зрения

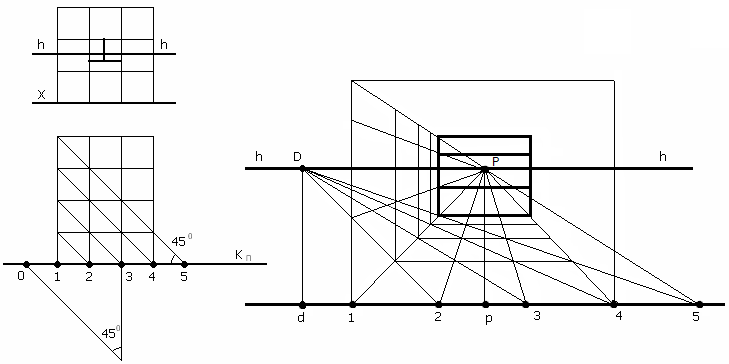

16.3. Способ перспективной сетки.
Используется для изображения в перспективе сложных архитектурно-строительных объектов (например, микрорайоны), интерьеров.

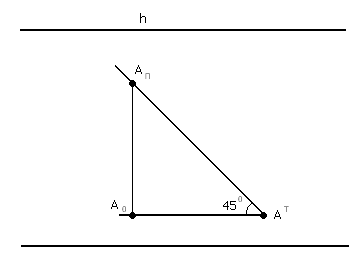

Тени в перспективе строятся, исходя из следующих позиций:
1. Источник света – бесконечность (солнце), лучи параллельны;
2. Лучи расположены под углом 45 0 к предметной плоскости (может быть 30 0 и 60 0);
3. Эти световые лучи параллельны картинной плоскости.
