Лекция 4
Взаимно-параллельные и взаимно-перпендикулярные прямые и плоскости.
4.1. Построение прямой параллельной плоскости.
Для того чтобы провести через точку А прямую параллельную плоскости α необходимо:
1) в плоскости α выбрать или построить произвольную прямую;
2) через точку А провести новую прямую параллельную выбранной прямой.

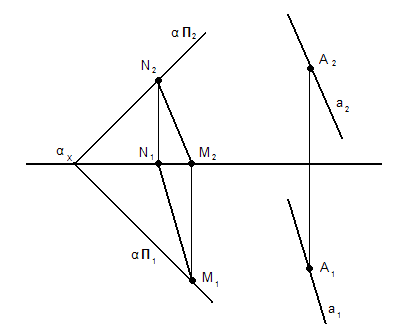

a 2║M2N2
a║ α
a1║M1N1
Для того чтобы проверить, параллельна ли прямая плоскости необходимо попытаться в заданной плоскости построить прямую параллельную заданной. Если это удастся, то прямая и плоскость параллельны.
4.2. Построение параллельных плоскостей.
Для того чтобы через точку А провести плоскость параллельную заданной необходимо в заданной плоскости провести две произвольные пересекающиеся прямые и через точку А провести новые прямые, соответственно параллельные выделенным (удобнее всего использовать прямые частного положения – горизонтали и фронтали).
Для того чтобы проверить параллельны ли две плоскости необходимо попытаться построить в этих плоскостях пересекающиеся прямые, которые были бы попарно параллельны.
f 2║f 2I f1║f 1I
α ║β
h2║h2I h1║h1I

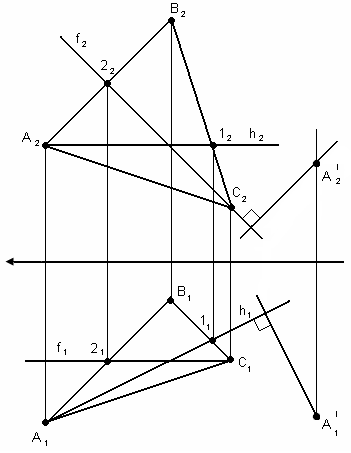

4.3. Построение прямой перпендикулярной плоскости.

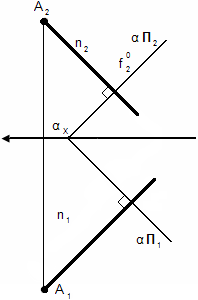

Д ля того чтобы через точку А провести прямую перпендикулярную плоскости необходимо фронтальную проекцию прямой направить перпендикулярно фронтальной проекции фронтали плоскости, а горизонтальную проекцию прямой направить перпендикулярно горизонтальной проекции горизонтали плоскости.
4.4. Построение взаимно-перпендикулярных плоскостей.

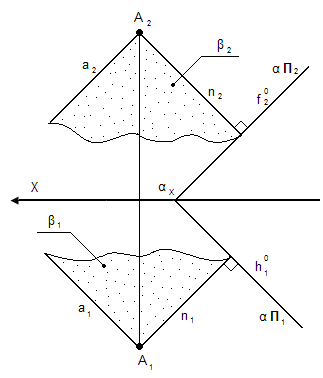

Для того чтобы через точку А провести плоскость перпендикулярную заданной необходимо сначала построить прямую перпендикулярную заданной плоскости, а затем через эту прямую провести новую плоскость (решений бесконечное множество).
n – нормаль (перпендикуляр)
n ┴ α
n 2 ┴ f20
α ┴ β
n1 ┴ f10

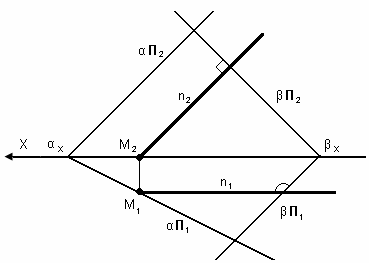

Для того чтобы проверить перпендикулярны ли заданные плоскости необходимо в одной плоскости попытаться найти или построить перпендикуляр к другой.
n2 ┴ β П2
n1 ┴ β П1
n1 ┴ β β ┴ α
Лекция 5
Способы преобразования проекций.
Цель преобразований: ГО общего положения путем преобразования проекции привести к частному положению для упрощения решения метрических задач (нахождение площади, расстояния, углов).
5.1. Способ замены плоскостей проекции.
Сущность способа:
При неизменном положении в пространстве ГО производится замена существующей системы плоскостей проекции на новую систему с соблюдением следующих правил:
- новая плоскость проекции должна быть перпендикулярна одной из старых плоскостей (П4 перпендикулярна П1 или П2) для сохранения метода ортогонального проецирования;
- ориентируем новую плоскость, исходя из условия задачи.

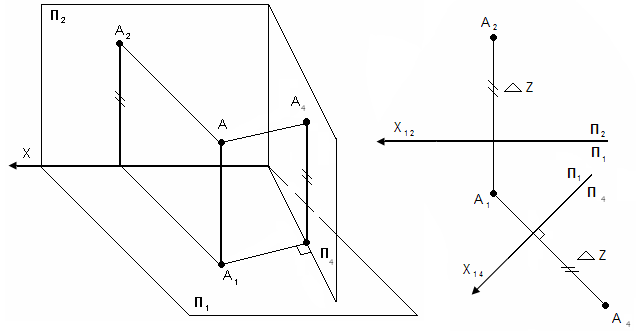

Для того чтобы построить новую проекцию точки А на плоскость П4 необходимо провести линию связи перпендикулярно новой оси, затем отложить расстояние от новой оси до новой проекции равное расстоянию от старой оси до той проекции, которую заменяем.
П2/П1 – П4/П1

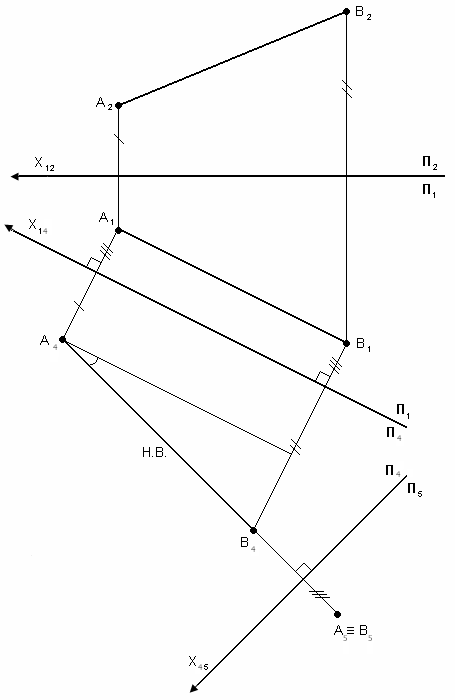

Определение Н.В. отрезка способом замены плоскостей.
-Заменяем вертикальную плоскость П2 на плоскость П4, которая перпендикулярна плоскости П1 и параллельна А1В1. Для этого на эпюре проводим ось Х14 на произвольном расстоянии от А1В1.
-Новые линии связи перпендикулярны новой оси. От новой оси до новой проекции откладываем расстояние, взятое с заменяемой плоскости.
-На П4 получаем Н.В. и угол наклона к П1. Прямая общего положения преобразовалась в прямую уровня.
Преобразуем прямую уровня в проецирующую. Новая плоскость П5 расположена перпендикулярно плоскости П4 . На эпюре А4В4
