2.6. Линия наибольшего наклона к п2.
BD ┴ f
B2D2 ┴ f2
Для определения угла наклона плоскости АВС к плоскости проекций П2 необходимо определить Н.В. отрезка BD. Построения производим на той плоскости проекций, к которой необходимо определить угол наклона.
Лекция 3
Метрические и позиционные задачи.
3.1. Построение линии пересечения плоскостей.
Задача I-го типа.
Оба геометрических образа частного положения.
Решение:
Проекции результата есть на чертеже и лежат на вырожденных проекциях проецирующих образов (построение не требуется).
Пример: Построить линию пересечения плоскости α с плоскостью β.
α – горизонтально-проецирующая плоскость
β – горизонтальная плоскость уровня
α Ո β = а
З адача II-го типа.
Один геометрический образ (ГО) частного положения, имеет вырожденную проекцию, а второй ГО общего положения (нет вырожденных проекций).
Решение:
Одна проекция результата есть на чертеже и находиться на вырожденной проекции проецирующего образа (на П1 или П2), а другая определяется из условия принадлежности ко второму не проецирующему образу.

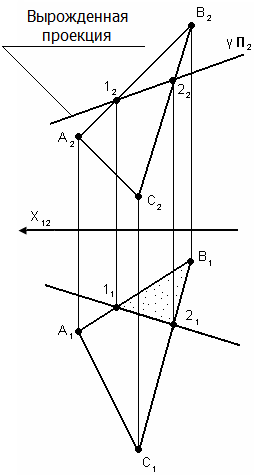

Пример: (АВС) – плоскость общего положения, γ – фронтально-проецирующая плоскость.
∆ АВС Ո γ = 12
1222 принадлежит γ П2

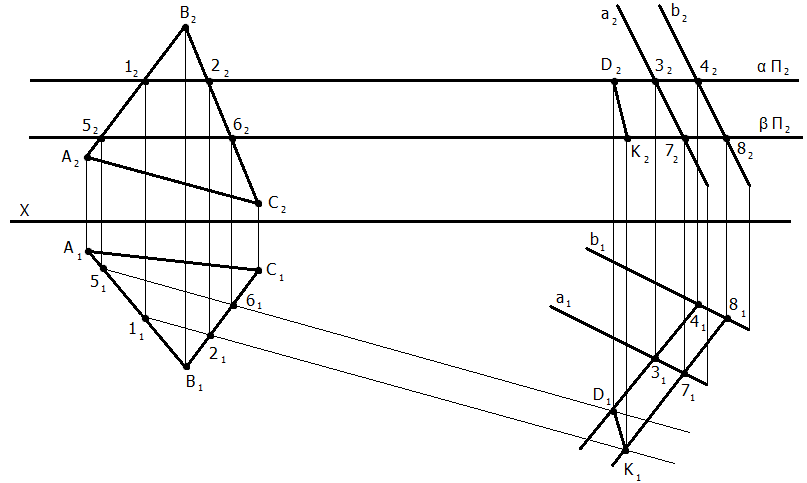

Задача III-го типа.
Оба ГО общего положения.
Решение:
При помощи посредников. В качестве посредников выбираются ГО частного положения и решение задачи сводится к решению задачи II-го типа.
Пример:
α – горизонтальная плоскость уровня, плоскость-посредник
β – плоскость-посредник
3.2. Построение точки пересечения прямой с плоскостью.
З адача I-го типа.
Оба геометрических образа частного положения.
Прямая а – фронтально-проецирующая
(ABC) – горизонтально-проецирующая
Проекция результата лежит на вырожденных проекциях проецирующих образов.
K1 – на вырожденной проекции треугольника АВС.
К2 – на вырожденной проекции прямой а.
АВС Ո а = К
З адача II-го типа.
Плоскость задана следами.
Один ГО общего положения, второй частного положения.
α – плоскость общего положения.
Прямая а – горизонтально-проецирующая.
Горизонтальная проекция результата точка К1 лежит на вырожденной проекции прямой а, фронтальная проекция точки К2 определяется из условия принадлежности ко второму не проецирующему образу плоскости α.
α Ո а = К

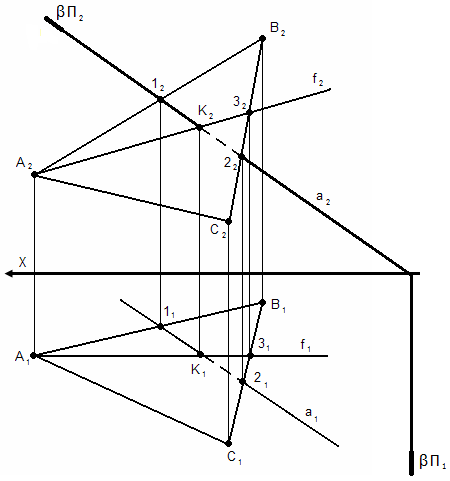

Задача III-го типа.
Оба ГО общего положения.
Решаем при помощи посредника (плоскости частного положения).
1. Вводим плоскость-посредник β (β – частного положения и проходит через прямую а);
2. Определяем линию пересечения плоскости (АВС) – общего положения и плоскости β – частного положения. Решаем задачу II-го типа;
3. Выделяем искомую точку К как точку пересечения заданной прямой и линии пересечения плоскостей [1 - 2];
4 . Определяем видимость элемента.
На эпюре:
1 . Прямая а принадлежит β, β перпендикулярна П2 (через прямую а провели фронтально-проецирующую плоскость β);
2. (АВС) ∩ β = [1 - 2]
Решаем задачу II-го типа;
3. а ∩ [1 - 2] = К.
