Рекомендованный антифриз :
Высококачественный антифриз на основе
этиленгликоля, содержащий ингибиторы
коррозии для алюминиевых двигателей.
Соотношение компонентов :
(антифриз
: вода) 1 : 1
Общее количество : Емкость
расширительного бачка
:
2.5 Литра
0.35 Литра
ПРИМЕЧАНИЕ:

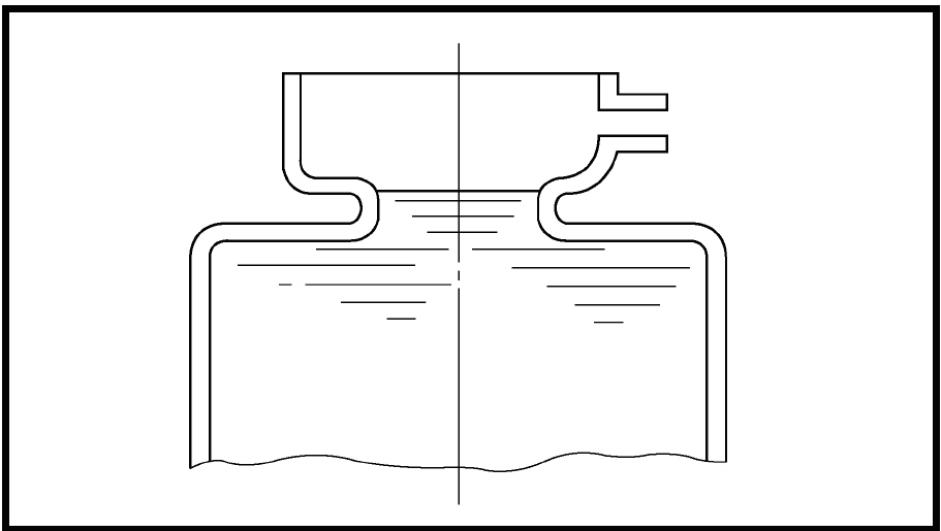

Указанное количество охлаждающей жидкости является стандартным. Заливайте охлаждающую жидкость в систему охлаждения до тех пор, пока жидкость не начнет выливаться из отверстия для стравливания воздуха.
Не смешивайте разные типы антифриза.
11. Установите болт для стравливания воздуха (9)
из системы охлаждения, и крышку радиатора.
Момент затяжки болта для стравливания
воздуха :
9 Н·м
(0.9 m·kg
; 6.5 ft
· lb)
12. Залейте охлаждающую жидкость в
расширительный бачок и закройте его крышкой
13. Запустите двигатель и дайте ему прогреться в
течение нескольких минут.
14. Остановите двигатель и выждите 5 минут.
15. Проверьте уровень охлаждающей жидкости
в расширительном бачке (см. главу Проверка
уровня охлаждающей жидкости).
- 84 -
Проверка индикатора температуры охлаждающей жидкости

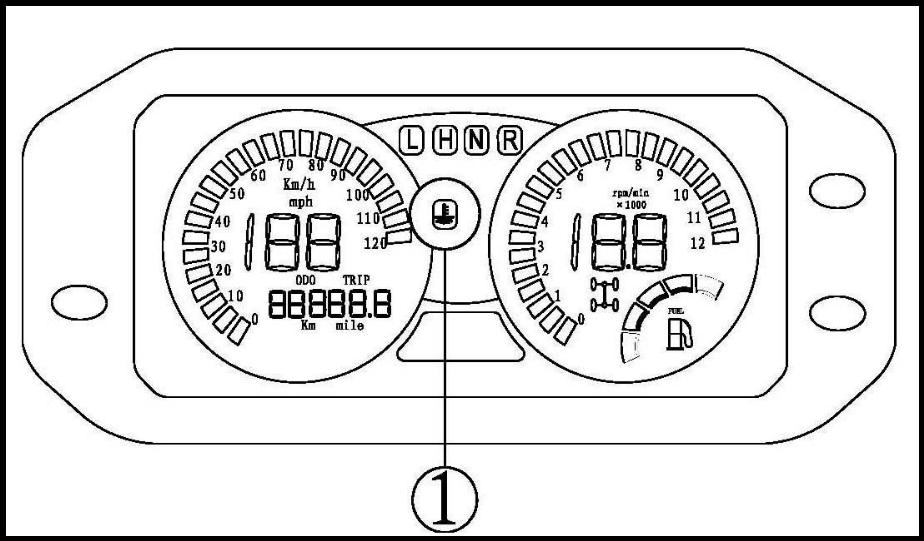

Индикатор температуры охлаждающей жидкости (1)
Процедура проверки индикатора температуры охлаждающей жидкости :
Установите замок зажигания
в положение «ON»
Индикатор температуры охлаждающей
жидкости не горит
Поверните
ключ в
замке зажигания в положение
"START".
(рычаг
переключения передач - в нейтральном
положении)
Индикатор температуры охлаждающей
жидкости горит
Индикатор температуры охлаждающей
жидкости кратковременно загорается
и гаснет
Индикатор температуры охлаждающей
жидкости кратковременно не загорается
Проверьте электрическую цепь индикатора
температуры охлаждающей охлаждающей
жидкости
Электрическая цепь индикатора температуры
охлаждающей жидкости
работает правильно
- 85 -
Проверка клинового ремня
1. Снимите сиденье водителя и крышку вариатора

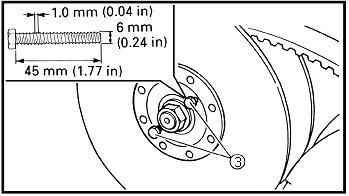

2. Установите болты (3) в ведомый неподвижный
шкив. При затягивании болтов (3) зазор между
ведомыми неподвижным и подвижным шкивами
увеличится, что даст возможность снять ремень.

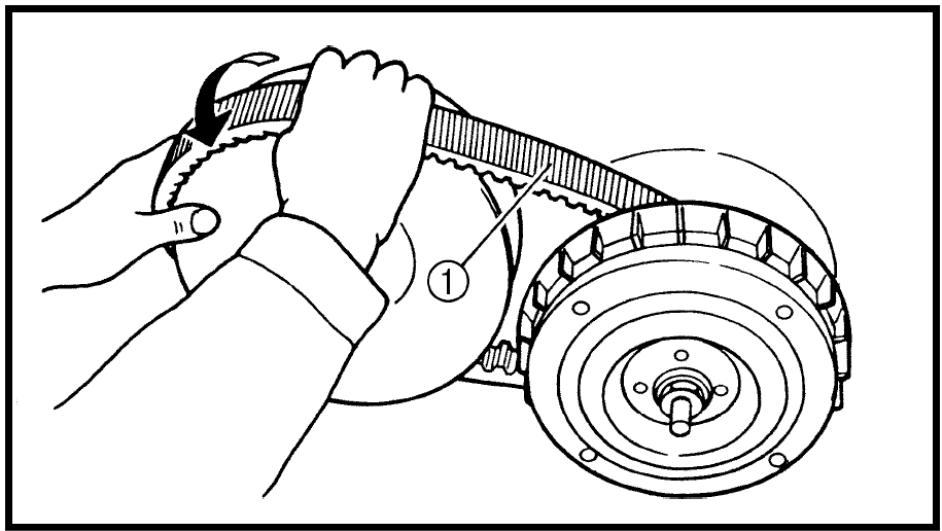

3. Снимите клиновый ремень

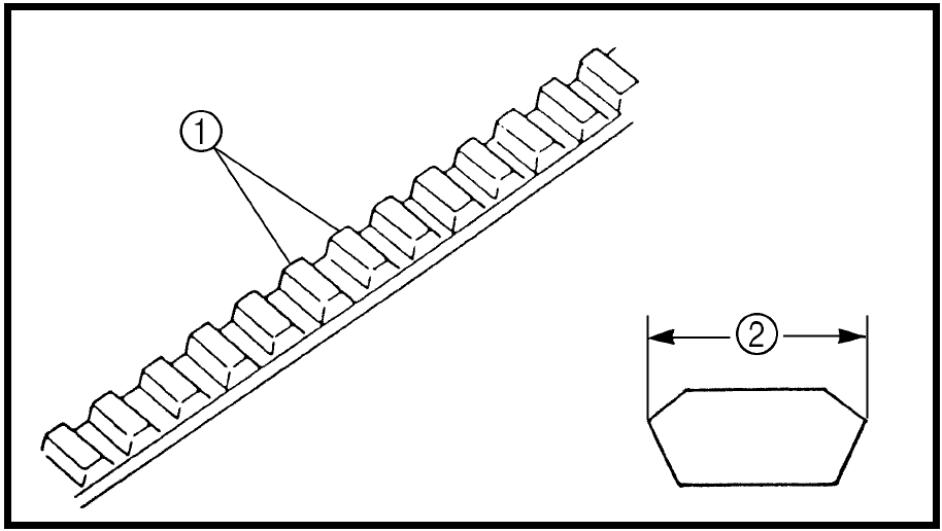

4. Проверьте клиновый ремень (1), если обнаружены
трещины, износ, расслоение, выкрашивание –
замените ремень.
5. Проверьте ведущий и ведомый шкивы вариатора,
если обнаружены следы масла, cмазочного
материала - устраните причину.
6. Проверьте ширину клинового ремня (2)
Ширина
клинового ремня должна быть:
стандарт
33.2мм
(1.31
дюйма)
мин.допустимая
29.9мм
(1.18
дюйма)
7. Установите клиновый ремень.

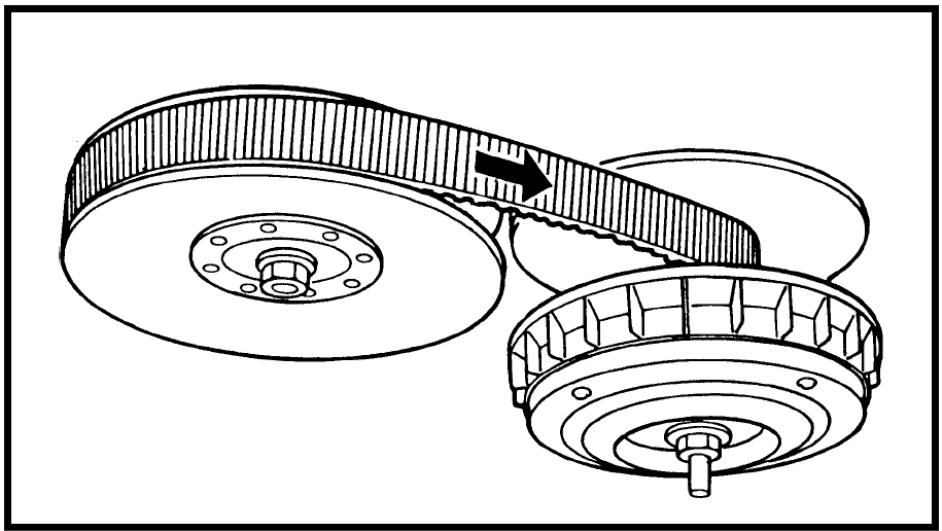

ПРИМЕЧАНИЕ:
Клиновой ремень следует устанавливать таким образом, чтобы стрелка на нем была расположена, как показано на иллюстрации.
8. Снимите болты (3)
9. Установите крышку вариатора и сиденье
водителя на свое место.
- 86 -
