- •Часть II
- •1. Лазерный нагрев материалов 6
- •2. Лазерное разрушение поглощающих материалов 83
- •3. Современные представления об оптическом пробое прозрачных сред 121
- •Введение
- •1. Лазерный нагрев материалов
- •1.1. Общая характеристика нагревания лазерным излучением
- •1.1.1. Тепловые эффекты в конденсированных средах
- •1.1.2. Основные особенности температурной кинетики при лазерном воздействии
- •1.1.3. Теплопроводностные механизмы отвода тепла. Уравнение теплопроводности, начальное и граничные условия
- •1.2. Термические эффекты, сопровождающие лазерный нагрев
- •1.2.1. Термомеханические эффекты
- •1.2.2. Фазовые переходы в твердом состоянии (лазерное упрочнение)
- •1.2.3. Эмиссионные процессы
- •1.2.4. Основные особенности лазерной активации процессов аррениусовского типа
- •1.2.5. Диффузионно-химические явления
- •1.2.6. Лазерное плавление поверхности
- •1.2.6.1. Вакансионная модель плавления.
- •1.3. Линейные режимы лазерного нагрева.
- •1.3.1. Нагрев полупространства экспоненциально спадающим с глубиной тепловым источником.
- •1.3.2. Нагрев металла импульсным излучением постоянной мощности
- •1.3.3. Нагрев материала лазерным пучком с гауссовым профилем
- •1.3.4. Нагрев материала постоянным лазерным излучением, луч сфокусирован в пятно круглого сечения.
- •1.3.7. Нагрев материалов в интерференционном лазерном поле.
- •1.3.8. Особенности нагрева материала движущимся световым пятном.
- •1.4. Нелинейные режимы лазерного нагрева.
- •1.4.1. Нагрев с учетом температурной зависимости поглощательной способности.
- •1.4.2. Нагрев окисляющихся металлов лазерным излучением. Термохимическая неустойчивость
- •1.4.3. Экзотермические эффекты при импульсном лазерном воздействии на металлы
- •2. Лазерное разрушение поглощающих материалов
- •2.5. Общая характеристика механизмов лазерного разрушения
- •2.1. Механическое низкотемпературное разрушение хрупких материалов.
- •2.1.1. Разрушение упругими напряжениями.
- •2.1.2. Разрушение остаточными напряжениями.
- •2.2. Химические механизмы разрушения
- •2.3. Высокотемпературные механизмы с участием испарения
- •2.4. Поляритонный механизм формирования лазерно-индуцированного поверхностного рельефа
- •2.5. Лазерное испарение.
- •2.5.1. Кинетика испарения плоской поверхности.
- •2.5.1.1. Испарение в вакуум и среду с противодавлением
- •2.5.1.2. Температурная граница перехода от нагрева к испарению
- •2.5.2. Теплофизика перехода от нагрева к испарению
- •2.5.3. Одномерная задача о лазерном нагреве с испарением.
- •2.5.3.1. Установление стационарного режима. Определение квазистационарных параметров.
- •2.5.3.2. Зависимость температуры и скорости лазерного разрушения от плотности светового потока.
- •2.5.4. Вытеснение расплава избыточным давлением паров
- •2.6. Свойства лазерного пара и плазмы, их влияние на процесс разрушения
- •3. Современные представления об оптическом пробое прозрачных сред
- •3.1. Физические представления об оптическом пробое идеальных диэлектриков
- •3.1.1. Оптический пробой газов
- •3.1.1.1. Многофотонная ионизация
- •3.1.1.2. Лавинная ударная ионизация
- •3.1.2. Оптический пробой идеально чистых твердых тел
- •3.1.2.1. Туннельное поглощение; переход Мотта диэлектрик-металл.
- •3.1.3. Роль вынужденного рассеяния Мандельштама Бриллюэна
- •3.2. Тепловой механизм оптического пробоя реальных сред
- •3.2.1. Роль микронеоднородностей в зарождении поглощения и пробое
- •3.2.1.1. Оптические свойства реальных оптических материалов и покрытий
- •3.2.1.2. Основные экспериментальные закономерности и особенности оптического пробоя и разрушения оптически неоднородных сред
- •3.2.2. Механизмы инициирования объемного поглощения в первоначально прозрачной среде
- •3.2.3. Тепловая неустойчивость
- •3.2.4. Статистическая концепция оптического пробоя
- •3.2.5. Размерная зависимость порогов пробоя
- •Контрольные вопросы Список рекомендуемой литературы История кафедры
- •Галина Дмитриевна Шандыбина Взаимодействие лазерного излучения с веществом (силовая оптика).
1.4.3. Экзотермические эффекты при импульсном лазерном воздействии на металлы
Наряду с ростом поглощения при окислении металлов, еще одним важным фактором, определяющим закономерности и специфику термохимического механизма взаимодействия с ними лазерного излучения, является экзотермичность реакции. Трудность обнаружения экзотермических эффектов при импульсном облучении окисляющихся металлов связана с тем, что в обычных условиях дополнительный тепловой поток от химической реакции мал по сравнению с используемым для нагрева металла падающим световым потоком . Вместе с тем, для металлов с большим тепловым эффектом окисления, а также для каталитического окисления на поверхности металлического катализатора экзотермичность реакции при ее протекании с высокой скоростью в течение импульса проявляется в тепловом последействии и может существенно изменить его характер.
На рис. .33 приведены
зависимости температуры от времени
центра зоны облучения титановой пластины
толщиной 50 мкм при различных плотностях
энергии излучения (
)
импульса свободной генерации неодимового
лазера (
мс). Видно, что при
Дж/см2 (кривая 3) температура образца
продолжает повышаться и после окончания
светового воздействия. Это можно
объяснить только экзотермичностью
окисления, тепловой эффект которого
оказывается достаточным для покрытия
всех видов теплопотерь. Вместе с тем
эти зависимости показывают, что через
несколько десятков миллисекунд возникшее
горение начинает затухать (кривые 3, 4
на рис. .33, б). Это естественно связать с
обеднением приповерхностного слоя
воздуха кислородом и малой эффективностью
диффузионного механизма его притока к
образцу. Другой возможный механизм
затухания горения титана в конденсированной
фазе – испарение металла и образующегося
окисла с оттеснением воздуха от
поверхности образца – не реализуется,
так как температура в зоне реакции во
всех режимах воздействия меньше
температуры кипения
титана и его окислов.
Рис.
1.33. Зависимости температуры от времени
в центре зоны облучения титановой
пластины толщиной 50 мкм, нагреваемой
импульсом излучения неодимового лазера
длительностью 1.3 мс при различных
плотностях энергии
в неподвижном воздухе (1–4) и при обдуве
(5): 1 —
Дж/см2; 2 — 40; 3 — 50; 4,5 — 75; а — ранние
моменты времени; б — поздние моменты
времени. Пунктиром на рис.3.24–а показана
форма импульса излучения.
Характер протекающих
процессов резко меняется при импульсном
облучении термически тонкой пластины
в воздушном потоке, когда при
возможно незатухающее горение термически
тонкого металлического слоя (рис. .33, б,
кривая 5). Область горения в таком режиме
постепенно (со скоростью до 1 см/с)
распространяется за пределы светового
пятна, внутри которого была инициирована
импульсная реакция, и сам процесс горения
становится автоволновым.
Рассмотрим условия
импульсного воспламенения термически
тонкой металлической пластины
теоретически. Как известно, в отсутствие
пространственных перепадов температуры
воспламенение происходит при таком
значении
,
когда тепловой поток от реакции
полностью компенсирует теплопотери
образца
в момент окончания светового импульса:
.
Если считать, что
окисление металла подчиняется обобщенному
степенному закону в форме (.80), то толщина
окисной пленки к моменту окончания
импульса
и скорость окисления
в этот момент могут быть выражены через
эквивалентное время изотермического
окисления при максимальной температуре
следующим образом:
;
,
где
;
,
Для прямоугольного
светового импульса, когда
,
при
и
.
Для наиболее
распространенного, параболического
закона окисления (
)
можно найти приближенное значение
температуры воспламенения:
,
.
Например, для
титана при
мс величина
составляет 1000–1200 К в зависимости от
экзотермичности реакции (при изменении
от 46 до 5 кДж/см3). Необходимо,
однако, подчеркнуть, что определенные
здесь значения
представляют собой минимальные
температуры воспламенения, поскольку
при оценках не учтены теплопроводностные
потери за пределы светового пятна,
играющие существенную роль в тепловом
балансе во многих реальных экспериментах.
Температура
воспламенения зависит от длительности
импульса и логарифмически уменьшается
по мере его укорочения. Эта неочевидная
особенность является прямым следствием
параболического закона окисления (
),
при котором тепловой эффект реакции
тем больше, чем тоньше слой окисла,
образовавшегося к моменту достижения
температуры
.
Естественно, что такая закономерность
сохраняется до определенных значений
,
пока нагрев образца можно рассматривать
в приближении термически тонкой пластины:
.

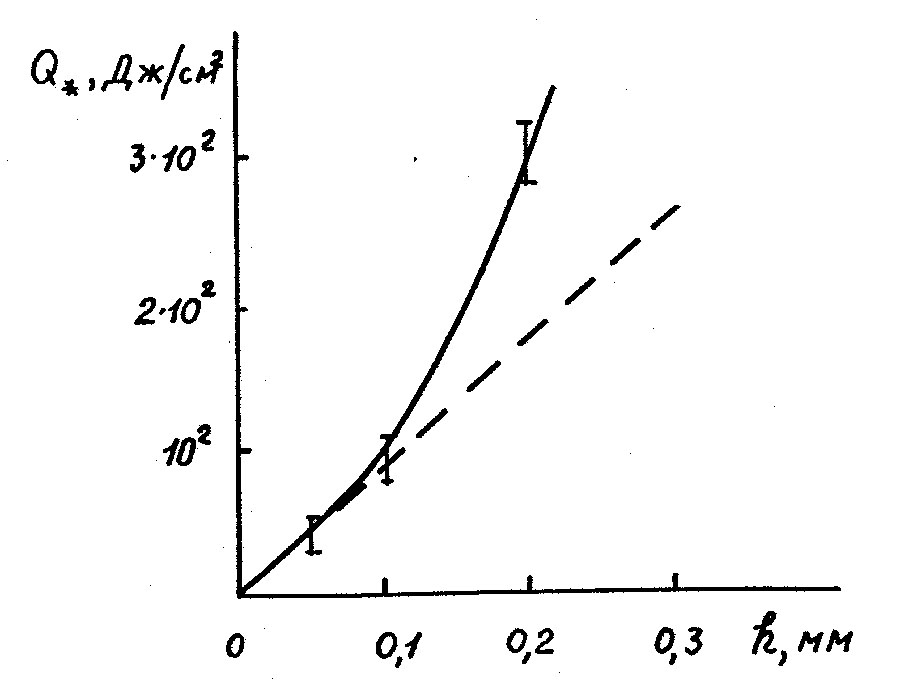

Рис.
1.34. Зависимость пороговой плотности
энергии
в импульсе излучения неодимового лазера
длительностью 1,3 мс, необходимой для
воспламенения титановой пластины, от
ее толщины
.
При отклонении от этого условия, имеющем место при исследовании воспламенения термически толстых слоев металла, определяющим механизмом теплоотвода становится теплопроводность в глубь образца. Пороговая плотность энергии здесь сверхлинейно растет с толщиной пластины (рис. .34), причем воспламенение возможно до тех пор (при данной длительности импульса), пока пороговая температура ниже температуры кипения металла.
