Шнековые питатели

Шнековые питатели применяются для равномерной подачи мелкокуско­вых или порошковых материалов (цемента и т. п.).

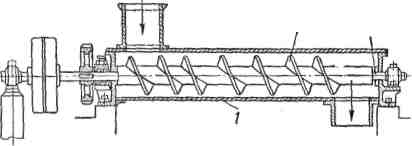

Рис. 198. Шнековый (винтовой) питатель

Питатель (рис. 198) состоит из металлического цилиндрического корпуса /, внутри которого вращается вал 2 с закрепленными на нем лопастями 3.

Производительность шнекового питателя подсчитывается по формуле

м²/ч, (771)

где D— диаметр винта, м;

S— шаг винта, м;

п— число оборотов вала, об/сек;

ψ — коэффициент заполнения корпуса, при подаче кусковых материа­лов ψ =0,2—0,33, при подаче цемента с подпором ψ = 1.

87. Адгезия, когезия, аутогезия.

Адгезия (прилипание) - возникновение связи между поверхностными слоями двух разнородных (твердых или жидких) тел (фаз), приведенных в соприкосновение.

Когезия сцепление между находящимися в контакте поверхностями двух однородных по составу тел

Аутогезия - связь одноименных (совместимых) материалов от момента приведения их в контакт до момента диффузионного исчезновения геометрической границы раздела.

88. Адсорбция, абсорбция.

Адсорбция — это, в широком смысле, процесс изменения концентрации у поверхности раздела двух фаз.

Абсорбция поглощение веществ из газовой смеси жидкостями.

Применяют в сепарации двухфазных потоков (например, методом мокрого адсорбционного пылеулавливания).

89.Процессы термической обработки в печах. Температурные зоны печи.

90. Движение материала и газов в печи.

91. Распределение тепла и теплообмен в печи.

Теплообменные устройства применяют для повышения теплообмена материала и нагреваемыми газами. Теплообменные устройства:

-цепные завесы вешаются в зоне подогрева и сушки, при вращении омываются газовым потоком и аккумулируют теплоту, погружаясь в материал. Применяют завесы: свободновисящие и гирляндные. Более рациональный 2-й вариант.

-ячейковые теплообменники. Печь разделена на ячейки и вдоль полок теплообменника происходит нагревание материала. Недостатки - значительная масса.

-звеньевые и гирляндные. Набор массивных звеньев, шарнирно соединенных между собой.

-в виде пересыпающих лопастей. Изготавливают из металла и керамики. Недостатки: замазывание поверхности теплообменника шламом.

-циклоидный. Набор трапецеидальных лопастей. Материал скользит по внешней поверхности элемента без отрыва, минимальное пылеобразование.

Теплообменные устройства, встроенные в печь, сокращают удельный расход топлива, однако в целом они проблему не решают.

95. Процессы охлаждения в охладителях.

Холодильники – последняя термическая зона. Охлаждение клинкера, ведется потоком холодного воздуха. Охлаждается до 50-80 град., а воздух нагревается до 600 град. При этом нагретый воздух в качестве вторичного поступает в печь для сжигания топлива.

Холодильники могут быть элементом вращ печи, либо отдельным узлом.

Барабанные, рекуператорные, колосниковые холодильники.

Тепл КПД бараб и рекупер 65-70%, колосн 90-95%.
