Тема 1.2 Принцип централизации управления мпс. Шинная связь
Вопросы темы:
1.2.1 Суть принципа централизации управления. Подключение устройств с помощью шин.
1.2.2 Принцип адресного управления. Пример схемы дешифратора адреса.
1.2.3 Вычисление объема адресного пространства МПС. Понятие формата адресного слова. Карта распределения адресов
1.2.1 Суть принципа централизации управления. Подключение устройств с помощью шин.
Основными узлами МПС являются МП, память, устройства ввода-вывода информации, связывающие МП с внешними устройствами системы. Из всех устройств системы только МП способен извлекать команды из памяти и их расшифровывать. Суть принципа централизации управления МПС заключается в том, что все устройства должны быть подключены к МП и работать под его управлением.
Для подключения к МП других устройств используется специальное архитектурное решение, называемое шинной связью. Традиционный способ подключения устройств к МП по типу «каждый с каждым» (рисунок 1) не годится, так как, во-первых, он требует значительного увеличения количества выводов МП, что противоречит требованию миниатюризации электронных устройств, во-вторых, подключение новых устройств, требует добавления новых выводов МП.
Рисунок 1- Традиционный способ подключения устройств к МП
Шинная связь позволяет подключать к МП множество устройств, не увеличивая количества выводов МП.
Шина представляет собой группу параллельных проводников, к которым все устройства МПС подключены параллельно.

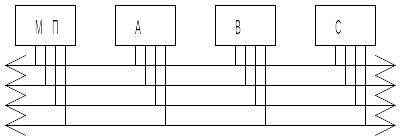

Рисунок 2 – Связь устройств с помощью шины
Состав шины неоднороден, в нее входят линии для передачи данных – шина данных, линии для передачи адресов – шина адреса и шина управления для передачи управляющих сигналов.
Шина данных – это основная шина, количество линий в шине данных, то есть ее разрядность, определяет скорость обмена и эффективность работы всей системы. Количество линий в ШД колеблется от 8 до 256. Обычно шина данных имеет 8, 16, линий или 32, 64 линии. Шина данных – двунаправленная шина. По шине данных передаются данные и коды команд. Чтобы повысить быстродействие системы, увеличивают разрядность ШД и повышают ее тактовую частоту.
Шина адреса используется для передачи адреса устройства, к которому МП обращается в процессе выполнения команды.
По шине управления передаются управляющие сигналы, главными из которых являются сигналы, задающие направления передачи данных:
а) запись (Write, Вывод) – МП передает данные в устройство (память или порты);
б) чтение (Read, Ввод) – МП принимает данные от адресуемого устройства.
Шины бывают одно- и двунаправленными. Шина адреса – однонаправленная шина, по которой адреса передаются в направлении от МП к устройствам. Шина данных двунаправленная. Шина управления может быть как одно- так и двунаправленной.
Основной характеристикой шины является разрядность – количество линий в шине.
1.2.2 Принцип адресного управления. Пример схемы дешифратора адреса.
Каждому устройству в МПС назначается адрес. Адрес – это двоичный номер, который МП передает при обращении к устройству. Все устройства, подключенные к шине, принимают адрес, но только одно из них - то, которому принадлежит адрес, идентифицирует его и продолжает обмен с МП, все остальные отключаются от шины электрически (переводят свои выходы в Z-состояние). Чтобы обеспечить идентификацию адреса в схему устройства вводят дешифратор адреса. Предположим, что МП имеет трехразрядную шину адреса (рисунок 3), что позволяет подключить к нему 8 устройств.
Рисунок 3 – МП с трехразрядной ША
Адреса передаются в двоичном коде, каждой линии соответствует разряд двоичного кода, причем по линии с младшим номером передается самый младший разряд. Всего по трехразрядной шине можно передать 8 адресов от 000 до 111.
ША 02 |
ША 01 |
ША 00 |
«4» |
«2» |
«1» |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
Чтобы выполнить идентификацию адреса, поступившего от МП, каждое устройство имеет селектор (дешифратор) адреса. Селектор настраивается на адрес устройства. Задача селектора – сравнить адрес, поступивший в шину от МП, с адресом, назначенным устройство. Если коды совпадают, на выходе селектора появляется сигнал.

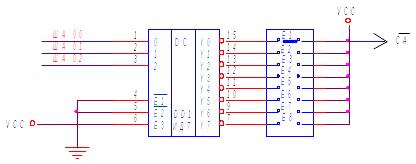

На рисунке 4 изображена схема простейшего селектора, выполненного на основе дешифратора 3→8. Настройка устройства на адрес производится путем установки перемычки в определенное положение (Е1-Е8).
Рисунок 4- Адресный дешифратор
Таблица 1- Адресная установка дешифратора.
-
Адрес в двоичном коде
Перемычки
Е8
Е7
Е6
Е5
Е4
Е3
Е2
Е1
000
-
-
-
-
-
-
-
+
001
-
-
-
-
-
-
+
-
010
-
-
-
-
-
+
-
-
011
-
-
-
-
+
-
-
-
100
-
-
-
+
-
-
-
-
101
-
-
+
-
-
-
-
-
110
-
+
-
-
-
-
-
-
111
+
-
-
-
-
-
-
-
Урок 4 Продолжение темы 1.2 .
1.2.3 Вычисление объема адресного пространства МПС. Понятие формата адресного слова. Карта распределения памяти
Количество линий в шине адреса определяет общее количество адресов, то есть объем адресного пространства МПС.
Количество адресов N, передаваемое по ША, определяется по формуле:
N=2n, (1)
где n – разрядность ША.
Как правило, устройства, подключенные к шине, имеют не один, а несколько или даже множество адресов, например, у памяти каждая ячейка имеет свой адрес, а количество ячеек в памяти достигает сотен тысяч.
Часто адресное пространство МП распределяется не между отдельными адресами, а между массивами, «банками» адресов. На рисунке 5 условно показано адресное пространство, разбитое на 8 банков по 4К=4096 адресов.

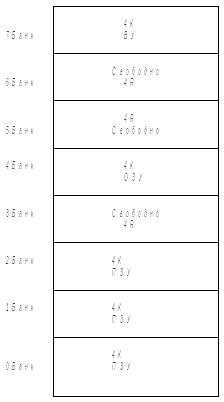

Рисунок 5 – Адресное пространство разбито на 8 банков
Не всегда банки имеют одинаковый размер. Знать адреса банков необходимо для того, чтобы настроить селекторы адреса, корректно использовать адреса памяти в программах. Распределить шину адреса между банками и определить адресную установку каждого банка помогает формат адресного слова.
Формат адресного слова показывает, как распределяются отдельные линии ША между всеми банками системы.
Пример 1.
Разбить адресное пространство 16-разрядной шины адреса на 4 банка.
В шине адреса МП 16 линий, следовательно, общий объем адресного пространства 216=65 536 =64К, где К=1024. Все адресное пространство разбито на 4 банка по 16К адресов каждый. Чтобы задать 16К адресов, достаточно 14 адресных линий (214=16К), оставшиеся 2 линии используются для выбора банка.
Формат адресного слова показывает распределение каждого бита адреса.
Рисунок 6 - Пример формата адресного слова для 16-разрядной шины
Распределение адресов шины по банкам:
0 банк: (000000000000000-0011111111111111)B= (0000-3FFF)H
1 банк: (0100000000000000-0111111111111111)B=(4000-7FFF)H
2 банк: (1000000000000000-1011111111111111)B= (8000-BFFF)H
3 банк: (1100000000000000-1111111111111111)B= (C000-FFFF)H
Каждый банк имеет свой дешифратор, настроенный таким образом, чтобы идентифицировать любой из 16К адресов банка.
Рисунок 7
-
№ банка
Е4
Е3
Е2
Е1
0
-
-
-
+
1
-
-
+
-
2
-
+
-
-
3
+
-
-
-
В микропроцессорной технике существует такое понятие, как карта распределения адресов или карта памяти. Карты памяти в графическом виде отображают структуру памяти, на ней указываются адреса каждой области. На рисунке 8 приведена карта адресов для шины адреса, приведенной в примере 1.
Рисунок 8- Карта распределения адресов
Контрольные вопросы и задания
1 В чем суть принципа централизации управления МПС?
2 Как принцип централизации повлиял на структуру МПС?
3 Назовите основные шины МПС
4 В чем заключается принцип адресного обращения?
5 Как определяется объем адресного пространства МПС?
6 Определите объем адресного пространства МПС, имеющей в ША:
а)16 линий, б) 20 линий, в) 36 линий
7 Определите адреса устройств, карты которых приведены на рисунках
8 На рисунке показано распределение адресов между банками. Какому банку принадлежат следующие адреса: 700h, 2fdh, 5a9h, c00h?
10 Объясните, как сформировались адреса таблицы векторов (рисунок 10)
Рекомендуемая литература:
Ю.В. Новиков, П.К. Скоробогатов. Основы микропроцессорной техники. Курс лекций. М.: Интернет-Университет информационных технологий, 2003.-440с.
с.23-28
