Урок №33
2.10.4 Примеры программ статической индикации
Пример 1
Составить программу «stat_1.asm» для схемы, изображенной на рисунке 8.
Постановка задачи: высветить на индикаторе HG1 символ «0».

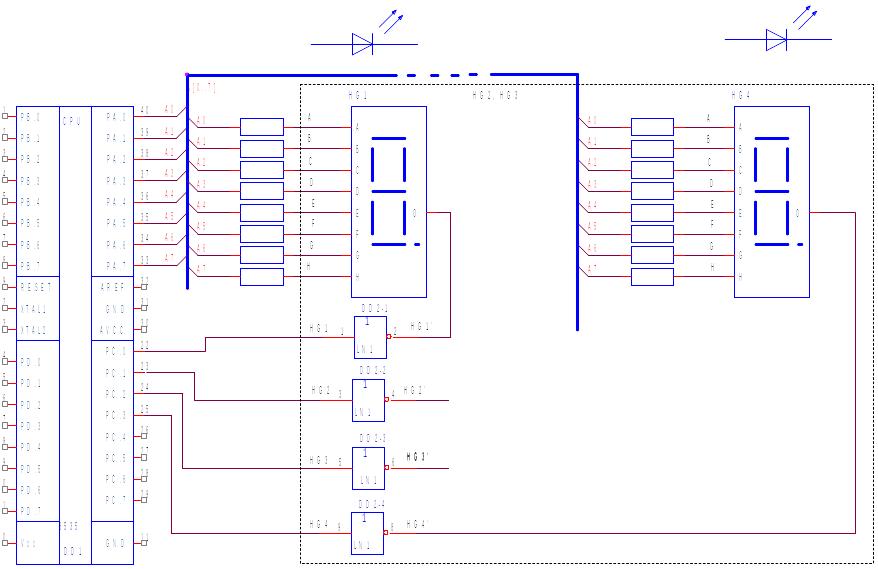

Рисунок 8 – Схема статической индикации

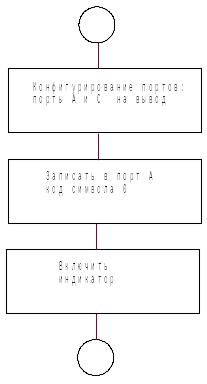

Рисунок 9 - Алгоритм программы «stat_1.asm»
;*********** stat_1.asm******
ldi r16,$ff
out ddra,r16 ;настроить порт A на вывод
sbi ddrc,0 ;настроить на вывод линию PC.0
ldi r16,$с0 ;код символа «0»
out porta,r16 ;вывести код на выходы порта A
sbi portc,0 ;подключить общий анод индикатора ;к питанию
Контрольные вопросы и задания:
1 Какие семисегментные индикаторы лучше использовать при подключении к микроконтроллеру: с общим анодом или общим катодом?
2 Как подключить к микроконтроллеру семисегментный индикатор с общим катодом?
3 Как подключить к одному порту микроконтроллера несколько семисегментных индикаторов?
Голубцов М.С., А.В. Киреченкова. Микроконтроллеры АVR : от простого к сложному. Изд. 2-е, испр. и доп.. М.: СОЛОН-Пресс, 2005. 304 с. с.167
Урок №34 Лабораторная работа № 7 Исследование работы схемы статической индикации на лабораторном стенде «Программирование мк aTmega8535
Цель работы: освоить методику разработки и отладки программ на стенде «Программирование МК ATmega8535»
1 Сведения из теории
Статическая индикация – это самый простой способ высвечивания символа на семисегментном индикаторе: каждый элемент изображения (сегмент) формируется на выходе МК постоянно. Если в схеме используется несколько индикаторов, то каждый подключается к отдельному порту.
В индикаторах с общим катодом общий вывод подключается к минусу источника питания. Чтобы включить сегмент, на его анод необходимо подключить к плюсу источника и подать положительный потенциал величиной 2-3В. В индикаторах с общим анодом на общий вывод подается положительный потенциал 2-3В, а высвечиваемый сегмент подключается к минусу.
а) б)
Рисунок 1 – Индикаторы а) с общим катодом, б) с общим анодом
В лабораторном стенде «Программирование МК ATmega8535» имеются 4 семисегментных индикатора HG1-HG4, сегменты которых соединены между собой и выведены на клеммы «A-H». Общие выводы индикаторов выведены на клеммы «HG1-HG4» (рисунок 2). Для включения индикатора необходимо подать лог. 1 на вход «HG1-HG4», для включения сегмента необходимо подать лог. 1 на вход «A-H».
Рисунок 2 – Подключение семисегментных индикаторов с общим анодом к выходам порта
2 Практические задания и методические указания по их выполнению.
Задание 1 Составьте коды символов цифр для схемы, изображенной на рисунке 2
Таблица 1 - Коды символов семисегментного индикатора (рисунок 2)
Символ |
Двоичный код |
Шестнадцатеричный код |
0 |
|
|
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
9 |
|
|
Задание 2 Разработайте и отладьте программу «stat_1.asm».
Постановка задачи: высветить на индикаторе HG1 заданный символ (по вариантам)
Таблица 2 – Символ
Вариант |
Символ |
Вариант |
Символ |
1 |
E |
8 |
L |
2 |
U |
9 |
C |
3 |
P |
10 |
_ |
4 |
A |
11 |
─ |
5 |
F |
12 |
∏ |
6 |
H |
13 |
Ч |
7 |
J |
14 |
6 |
Запустите программу AVR Studio. Наберите и откомпилируйте программу «stat_1.asm”
На лицевой панели стенда подключите индикатор в соответствии с программой
Запустите программу “USB progr”. Откройте файл «stat_1.hex”.
Нажмите кнопку «Запись».
Убедитесь, что символ высветился.
3 Оформление отчета
Отчет должен содержать:
3.1 Название, цель работы
3.2 Результаты выполнения задания 1: таблица кодов символов
3.3 Результаты выполнения задания 2: алгоритм и текст программ с комментариями
3.4 Выводы
4 Контрольные вопросы
4.1 Что представляет собой семисегментный индикатор?
4.2 Перечислите названия и укажите расположение сегментов
4.3 Чем индикаторы с общим анодом отличаются от индикаторов с общим катодом?
4.4 Что такое статическая индикация?
4.5 Объясните принцип работы схем, изображенных на рисунке 2
Рекомендуемая литература:
Голубцов М.С., А.В. Киреченкова. Микроконтроллеры АVR : от простого к сложному. Изд. 2-е, испр. и доп.. М.: СОЛОН-Пресс, 2005. 304 с. с.167
