Урок №28 Лабораторная работа № 6 Разработка и отладка программы «Copy»
Цель работы: Освоить методику отладки программ на стенде «Программирование МК ATmega8535»
1 Сведения из теории
Ошибки, которые возникают в процессе создания программ, можно разделить на два вида: синтаксические и логические. Синтаксические ошибки, например, неправильное написание команды, операндов и т.д. выявляются автоматически в процессе компиляции. Логические ошибки проявляются в виде «неправильного поведения» программы, обычно они выявляются на этапе отладки программы.
Разработка программы на языке ассемблера включает следующие этапы:
запись текста программы
компиляции и исправление синтаксических ошибок
отладка программы с помощью отладчика, исправление логических ошибок
запись исполняемого файла программы в память МК
заключительная отладка на макете или физической модели устройства, поиск ошибок в схеме или скрытых ошибок в программе
2 Практические задания и методические указания по их выполнению
Задание 1
В программе AVR Studio запишите и откомпилируйте текст программы «Copy”, выполняющей следующие действия: копировать данные со входов порта A микроконтроллера ATmeg8535 на выходы порта С.
Убедитесь в отсутствии синтаксических ошибок.
Задание 2
Выполните отладку программы в отладчике AVR Studio. Убедитесь в отсутствии логических ошибок.
Задание 3
Соберите на стенде «Программирование МК ATmega8535» схему для отладки программы
Задание 4
Запишите программу в память МК. Убедитесь в правильности ее функционирования
3 Оформление отчета
Отчет должен содержать:
3.1 Название, цель работы
3.2 Алгоритм и текст программы “copy.asm” с комментариями
3.3 Выводы
4 Контрольные вопросы
4.1 Как настроить порт на ввод?
4.2 Как настроить порт на вывод?
4.3 Как прочитать данные со входа порта?
4.4 В чем суть копирования данных?
4.5 Как скопировать данные со входов одного порта на выходы другого?
Урок № 29
Тема 2.9 Типичные схемы подключения светодиодов к выходам мк
Вопросы темы:
2.9.1 Типичные схемы подключения светодиодов
2.9.2 Особенности подключения светодиодов к микроконтроллерам семейства AVR
2.9.3 Расчет токоограничивающего резистора
2.9.1 Типичные схемы подключения светодиодов
Простейшими индикаторами являются светодиоды.
И меется огромный выбор светодиодов: обычных, сверхярких, мигающих, двух- и трехцветных. Основное достоинство светодиодов – экономичность и долговечность.

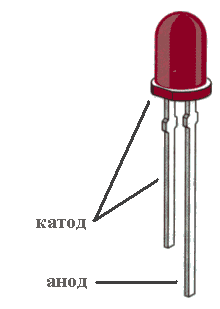

Рисунок 1
В таблице 1 приведены основные параметры обычных светодиодов.
Таблица 1 - Основные параметры обычных светодиодов
Тип |
Цвет |
Сила света, мкд |
Постоянный прямой ток, мА |
Постоянный прямой ток макс., мА |
Постоянное прямое напряжение макс., В |
АЛ307АМ |
красный |
0,15 |
10 |
22 |
2 |
АЛ307БМ |
красный |
0,9 |
10 |
22 |
2 |
АЛ307ВМ |
зеленый |
0,4 |
20 |
22 |
2,8 |
АЛ307ГМ |
зеленый |
1,5 |
20 |
22 |
2,8 |
АЛ30ДМ |
желтый |
4, |
10 |
22 |
2,5 |
АЛ307ЕМ |
желтый |
1,5 |
10 |
22 |
2,5 |
АЛ307ЖМ |
желтый |
6 |
10 |
22 |
2,5 |
АЛ307КМ |
красный |
2 |
20 |
22 |
2 |
АЛ307ЛМ |
красный |
6 |
20 |
22 |
2 |
АЛ307НМ |
зеленый |
6 |
10 |
22 |
2,8 |
АЛ307ПМ |
зеленый |
12 |
10 |
23 |
2,8 |
Рассмотрим три типичные схемы подключения светодиодов:
схема с транзисторным ключом;
две схемы с использованием буферного логического элемента: с инверсным управлением и прямым управлением.
Схема с транзисторным ключом
В схеме с транзисторным ключом для свечения светодиода используется ток от источника Vcc. Задача транзисторного ключа – коммутация цепи, по которой протекает ток: если транзистор включен, ток течет и светодиод светится, в противном случае цепь разомкнута и светодиод погашен. Управляет транзисторным ключом сигнал на выходе порта рb.0.
PB.0
HL1
Рисунок 1 – Схема включения светодиода с транзисторным ключом
Если на выходе порта рb.0 лог.1, транзистор открыт, и через светодиод течет ток по цепи: Vcc→R3→ (А-К)HL1→(К-Э)VT1→корпус. Светодиод светится. Резистор R3 ограничивает силу тока через светодиод. Если на выходе порта 0, транзистор закрыт, и ток через светодиод не течет.
Резистор R1 ограничивает ток базы, R2 обеспечивает надежное запирание VT при PВ.0=0.
Транзистор типа КТ315 способен обеспечить рабочий ток до 250 мА.
Схема с использованием буферного логического элемента с инверсным управлением
В качестве буферного элемента используется логический элемент с открытым коллектором, например ЛН2 – 6 элементов НЕ с ОК.
PB.0
HL1

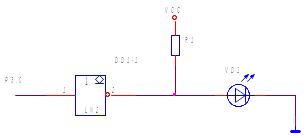

Рисунок 2 - Схема с инверсным управлением
В схеме с инверсным управлением светодиод включается по сигналу лог.0 на выходе порта. Если РВ.0=0, на выходе лог. элемента Z-состояние, и через светодиод течет ток от источника Vcc через нагрузочный резистор R1. Если на выходе порта лог.1: РB.0=1, на выходе лог. элемента лог.0, ток от источника течет на выход ЛЭ и светодиод выключен.
В этой схеме ток, текущий через светодиод, также как в схеме с транзисторным ключом «отбирается» от источника Vcc,а лог. элемент выполняет роль коммутатора тока.
Схема называется схемой с инверсным управлением, так как для включения светодиода используется лог.0 на выходе МК.
Схема с использованием буферного логического элемента с прямым управлением
HL1
PB.0
Рисунок 3 - Схема с прямым управлением
В схеме с прямым управлением светодиод включается по сигналу лог.1 на выходе порта МК. Если РВ.0=1, на выходе лог. элемента лог.0, ток течет по цепи Vcc→R1→(А-К)HL1→выход Л.Э. Светодиод светится. Если на выходе порта лог.0: Р3.0=0, на выходе лог. элемента Z-состояние, и через светодиод не течет ток. Cветодиод выключен.
2.9.2 Особенности подключения светодиодов к микроконтроллерам семейства AVR. Расчет токоограничивающих резисторов

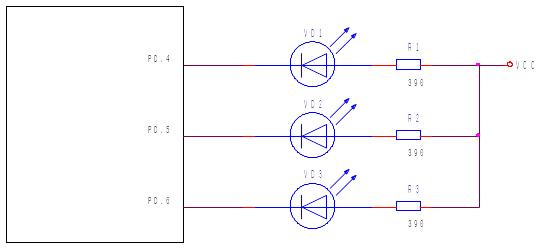

Параллельные порты микроконтроллеров AVR имеют большую нагрузочную способность – каждый выход способен «поглощать» ток силой до 20 мА, поэтому они допускают прямое подключение светодиодов, причем предпочтительно использовать подключение катодом к микроконтроллеру (рисунок 4).
HL1-HL3
Рисунок 4
Сумма всех выходных токов порта не должна превышать 200 мА, а суммарная сила токов портов В и С – 100 мА.
Контрольные вопросы
1 В каком направлении необходимо пропустить ток через светодиод, чтобы он светился?
2 Перечислите основные параметры светодиодов
3 Из схем, изображенных на рисунках 1-4 выберите те, в которых светодиод включается сигналом лог.0 на выходе МК
