Черт. 131. Фиксаторы однократного использования, обеспечивающие требуемое расстояние
а-в - между отдельными арматурными изделиями; г - между стержнями; 1 - разделитель из арматурной стали, устанавливаемый между рядами се. ток; 2 - фиксатор-подкладка для обеспечения защитного слоя бетона; 3 - удлиненные поперечные стержни каркаса, загибаемые вокруг стержней сетки; 4 - фиксатор для соединения перекрещивающихся стержней (пространственная спиральна пружинной проволоки) ; 5 - место связки

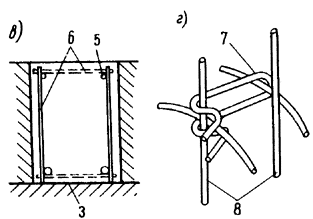

Черт. 132. Фиксаторы однократного использования, обеспечивающие одновременно требуемые толщину защитного слоя бетона и расстояние между отдельными арматурными элементами
а - в плоских плитах; б, в - в балках прямоугольного сечения; г - в элементах кольцевого сечения; 1 - фиксатор типа П-образного каркаса; 2 - арматурные сетки; 3 - рабочая поверхность формы; 4 - фиксатор типа каркаса-гребенки; 5 - плоский арматурный каркас; 6 - фиксаторы-стержни, дополнительно привариваемые к каркасам; 7 - фиксатор типа накидной скобы из арматурной проволоки; 8 - концентрически расположенные каркасы; 9 - место связки
Для фиксаторов однократного использования, выполняемых из арматурной стали, следует выполнять чертежи. На рабочих чертежах арматурных изделий и в случае необходимости на чертежах общих видов армирования железобетонных элементов следует показывать расположение этих фиксаторов или опорных стержней, а в спецификациях предусматривать расход стали на их изготовление.
Расположение и число неметаллических фиксаторов-подкладок в рабочих чертежах допускается не приводить.
Отдельные конструктивные требования
5.121 (5.47). Осадочные швы должны, как правило, предусматриваться в случаях возведения здания (сооружения) на неоднородных грунтах основания (просадочных и др.), в местах резкого изменения нагрузок и т.п.
Если в указанных случаях осадочные швы не предусматриваются, фундаменты должны обладать достаточной прочностью и жесткостью, предотвращающей повреждение вышележащих конструкций, или иметь специальную конструкцию, служащую для достижения этой же цели.
Осадочные швы, а также температурно-усадочные швы в сплошных бетонных и железобетонных конструкциях следует осуществлять сквозными, разрезая конструкцию до подошвы фундамента. Температурно-усадочные швы в железобетонных каркасах осуществляются посредством двойных колонн с доведением шва до верха фундамента.
Расстояния между температурно-усадочными швами в бетонных фундаментах и стенах подвалов допускается принимать в соответствии с расстояниями между швами, принятыми для вышележащих конструкций.
5.122 (5.48). В бетонных конструкциях должно предусматриваться конструктивное армирование:
а) в местах резкого изменения размеров сечения элементов;
б) в местах изменения высоты стен (на участке не менее 1 м) ;
в) в бетонных стенах под и над проемами каждого этажа;
г) в конструкциях, подвергающихся воздействию динамической нагрузки;
д) у менее напряженной грани внецентренно сжатых элементов, если наибольшее напряжение в сечении, определяемое как для упругого тела, превышает 0,8Rb, а наименьшее составляет менее 1 МПа или оказывается растягивающим, при этом коэффициент армирования принимается не менее 0,025 %.
Требования настоящего пункта не распространяются на сборные бетонные элементы, проверяемые в стадиях транспортирования и монтажа.
