Черт. 94. Приваривание дополнительного продольного стержня к сварной сетке

а — исходная сетка; б — приваривание дополнительного стержня вблизи основного поперечного стержня точечной сваркой; в  то же, к основному стержню вплотную электродуговой сваркой продольными швами; 1  основной стержень; 2  дополнительный стержень; 3  электродуговая сварка (при длине l  6 м допускается стержень 2 приваривать только по концам изделия)

5.25. При армировании стенок балок переменной высоты рекомендуется:

а) при уклоне не более 1:10 применять каркасы с группами стержней одной длины (черт. 95, а);

б) при уклоне более 1:10 применять раздельные прямоугольные каркасы (черт. 95, б) или прямоугольные сетки с последующей разрезкой по наклонной линии (черт. 95, в) с добавлением при необходимости окаймляющего стержня.

При армировании непрямоугольных плит рекомендуется применять сварные сетки, получаемые из прямоугольных в результате их разрезки (черт. 95, г).

Пространственные арматурные каркасы

5.26. Арматуру железобетонных элементов (линейных в особенности) следует проектировать преимущественно в виде пространственных каркасов.

Пространственные каркасы могут выполняться целиком на изделие или в виде пространственных блоков, применяемых в сочетании с плоскими или гнутыми сетками, отдельными стержнями и т. п.

Пространственные каркасы следует конструировать достаточно жесткими для возможности их складирования, транспортирования и соблюдения проектного положения в форме. Жесткость их должна обеспечиваться установкой в необходимых случаях связей в виде стержней, планок и т. п.

a)

6)

в)

Черт. 95. Армирование изделий переменных размеров

а — стенок балки сеткой с группами поперечных стержней одной длины; б  то же, раздельными прямоугольными сетками; в  то же, прямоугольной сеткой с разрезкой ее по наклонной линии и добавлением окаймляющих стержней; г  сварными сетками для плит переменной ширины, получаемыми разрезкой прямоугольной сетки

Закладные детали и строповочные устройства (петли, трубки и т. п.) допускается крепить к пространственному каркасу при условии обеспечения требуемой точности расположения. Если при этом отклонения от проектного положения закладных деталей могут снизить несущую способность стыков железобетонных изделий, следует предусматривать крепление этих деталей к форме.

5.27. При образовании пространственных каркасов с применением гнутых плоских сеток рекомендуется предусматривать гнутые сетки с очертанием по типу приведенных на черт. 96, а и получаемые на серийном гибочном оборудовании. При этом должны соблюдаться следующие требования:

длина сеток должна быть не более 6 м (при согласовании с заводом-изготовителем допускается до 9 м);

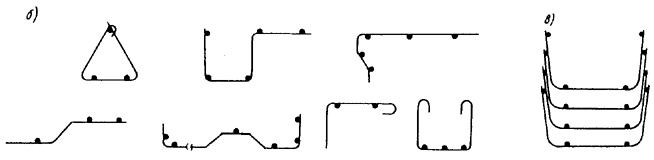

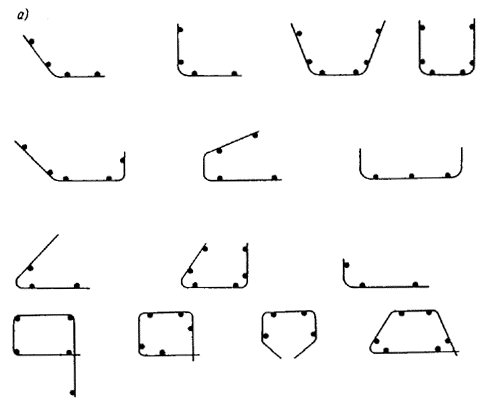

Черт. 96. Примеры очертания гнутых сварных сеток

а  рекомендуемые (сетки изготовляются на серийном оборудовании); б  допускаемые (требующие специального оборудования или приспособления); в — при пакетировании гнутых элементов пространственных каркасов для хранения и транспортирования (расположение прямых продольных стержней показано условно)

длина отгибаемого участка (см. черт. 97, е)  не менее 60 мм и не менее 8d,

диаметр отгибаемых стержней  не более 12 мм (по согласованию с заводом-изготовителем  до 32 мм).

При массовом изготовлении по согласованию с заводом-изготовителем допускаются гнутые сетки и других очертаний, например по типу приведенных на черт. 96, б, изготовление которых требует специального оборудования или приспособлений.

Пространственные каркасы, подлежащие транспортированию или хранению, рекомендуется проектировать из элементов, поддающихся плотному пакетированию (черт. 96, в).

Диаметры стержней гнутых сварных сеток, радиусы и углы загиба, расположение продольных стержней следует назначать с учетом классов применяемой стали в соответствии с черт. 97.
