- •Предисловие
- •1. Общие рекомендации основные положения
- •Основные расчетные требования
- •2. Материалы для бетонных и железобетонных конструкций бетон
- •Нормативные и расчетные характеристики бетона
- •Арматура
- •Нормативные и расчетные характеристики арматуры
- •3. Расчет бетонных и железобетонных элементов по предельным состояниям первой группы
- •Расчет бетонных элементов по прочности
- •Внецентренно сжатые элементы
- •Черт. 1. Схема усилий к эпюра напряжении в поперечном сечении внецентренно сжатого бетонного элемента без учета сопротивления бетона растянутой зоны
- •Черт. 2. К определению Ab1
- •Черт. 3. График несущей способности внецентренно сжатых бетонных элементов Изгибаемые элементы
- •Примеры расчета
- •Расчет железобетонных элементов по прочности
- •Изгибаемые элементы расчет сечений, нормальных к продольной оси элемента
- •Прямоугольные сечения
- •Черт. 4. Схема усилий в поперечном прямоугольном сечении изгибаемого железобетонного элемента
- •Тавровые и двутавровые сечения
- •Черт. 5. Положение границы сжатой зоны в тавровом сечении изгибаемого железобетонного элемента
- •Примеры расчета
- •Элементы, работающие на косой изгиб
- •Черт. 6. Форма сжатой зоны в поперечном сечения железобетонного элемента, работающего на косой изгиб
- •Черт. 7. Сечение с растянутыми арматурными стержнями в плоскости оси х
- •Черт. 8. Тавровое сечение со сжатой зоной, заходящей в наименее растянутый свес полки
- •Черт. 9. График несущей способности прямоугольного, таврового
- •Черт. 10. К примеру расчета 10
- •Черт. 11. К примеру расчета 12
- •Расчет сечений, наклонных к продольной оси элемента
- •Расчет наклонных сечений на действие поперечной силы по наклонной трещине
- •Черт. 13. Схема усилий в наклонном сечении элементов с хомутами при расчете его на действие поперечной силы
- •Черт. 14. Расположение расчетных наклонных сечений при сосредоточенных силах
- •Черт. 15. К расчету наклонных сечений при изменении интенсивности хомутов
- •Черт. 16. К определению наиболее опасной наклонной трещины для элементов с отгибами при расчете на действие поперечной силы
- •Черт. 17. Расположение расчетных наклонных сечений в элементе с отгибами
- •Черт. 18. Балки с переменной высотой сечения и наклонной гранью
- •Черт. 19. Консоль высотой, уменьшающейся от опоры к свободному концу
- •Черт. 20. Расположение невыгоднейших наклонных сечений в элементах без поперечной арматуры
- •Расчет наклонных сечений на действие изгибающего момента
- •Черт. 21. Схема усилий в наклонном сечении при расчете его по изгибающему моменту
- •Черт. 22. Определение расчетного значения момента при расчете наклонного сечения
- •Черт. 23. Обрыв растянутых стержней в пролете
- •Расчет наклонных сечений в подрезках
- •Черт. 24. Невыгодиейшие наклонные сечения в элементе с подрезкой
- •Примеры расчета
- •Черт. 25. К примеру расчета 13
- •Черт. 26. К примеру расчета 15
- •Черт. 27. К примеру расчета 16
- •Черт. 28. К примеру расчета 17
- •Черт. 29. К примеру расчета 18
- •Черт. 30. К примеру расчета 21
- •Черт. 31. К примеру расчета 22
- •Черт. 32. К примеру расчета 23
- •Внецентренно сжатые элементы общие положения
- •Учет влияния прогиба элемента
- •Учет влияния косвенного армирования
- •Черт. 33. Сжатые элементы с косвенным армированием
- •Расчет элементов симметричного сечения при расположении продольной силы в плоскости симметрии
- •Черт. 35. Графики несущей способности внецентренно сжатых элементов прямоугольного сечения с симметричной арматурой
- •Черт. 36. Схема, принимаемая при расчете внецентренно сжатого элемента прямоугольного сечения с арматурой, расположенной по высоте сечения
- •Прямоугольные сечения с несимметричной арматурой
- •Кольцевые сечения
- •Черт. 38. Схема, принимаемая при расчете кольцевого сечения внецентренно сжатого элемента
- •Черт. 39. Графики несущей способности внецентренно сжатых элементов кольцевого сечения
- •Круглые сечения
- •Черт. 40. Схема, принимаемая при расчете круглого сечения внецентренно сжатого элемента
- •Черт. 41. Графики несущей способности внецентренно сжатых элементов круглого сечения
- •Расчет элементов, работающих на косое внецентренное сжатие
- •Черт. 42. Графики несущей способности элементов прямоугольного сечения с симметричной арматурой, работающих на косое внецентренное сжатие
- •Черт. 43. Схемы расположения арматуры в прямоугольном сечении при расчете на косое внецентренное сжатие
- •Примеры расчета прямоугольные сечения с симметричной арматурой
- •Черт. 46. К примеру расчета 28
- •Черт. 47. К примеру расчета 29
- •Прямоугольные сечения с несимметричной арматурой
- •Элементы с косвенным армированием
- •Черт. 48. К примеру расчета 32
- •Черт. 49. К примерам расчета 33, 34 и 39
- •Черт. 50. К примерам расчета 38 и 40
- •I граница сжатой зоны в первом приближении; II окончательная
- •Центрально- и внецентренно растянутые элементы центрально-растянутые элементы
- •Внецентренно растянутые элементы
- •Черт. 51. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно растянутого железобетонного элемента, при расчете его по прочности
- •Элементы, работающие на кручение с изгибом (расчет пространственных сечений) элементы прямоугольного сечения
- •Черт. 52. Схема усилий в пространственном сечении
- •Черт. 53. Схема усилий в пространственном сечении
- •Черт. 54. Определение изгибающего и крутящего моментов поперечной силы, действующих в пространственном сечении
- •Черт. 55. Расположение расчетных пространственных сечений
- •1, 2 Расчетные пространственные сечения; m1, t1, q1
- •Элементы таврового, двутаврового и других сечений, имеющих входящие углы
- •Черт. 56. Разделение на прямоугольники сечений, имеющих входящие углы, при расчете на кручение с изгибом
- •Черт. 57. Схемы расположения сжатой зоны в пространственном сечении 1-й схемы железобетонного элемента двутаврового и таврового сечений, работающего на кручение с изгибом
- •Черт. 58. Схемы расположения сжатой зоны в пространственном сечении 2-й схемы железобетонного элемента двутаврового, таврового
- •Элементы кольцевого сечения с продольной арматурой, равномерно распределенной по окружности
- •Черт. 59 Пространственное сечение железобетонного элемента кольцевого поперечного сечения, работающего на кручение с изгибом
- •Черт. 60. График для определения коэффициента при расчете элементов кольцевого поперечного сечения на кручение с изгибом
- •Примеры расчета
- •Черт. 61. К примеру расчета 46
- •Черт. 62. К примеру расчета 47
- •Расчет железобетонных элементов на местное действие нагрузок расчет на местное сжатие
- •Черт. 63. Определение расчетной площади Aloc2 при расчете на местное сжатие при местной нагрузке
- •Черт. 64. К примеру расчета 48
- •Расчет на продавливание
- •Черт. 65. Схема пирамиды продавливания при угле наклона ее боковых граней к горизонтали
- •Расчет на отрыв
- •Черт. 66. Схема для определения длины зоны отрыва
- •Черт. 67. Армирование входящего угла, расположенного в растянутой зоне железобетонного элемента Расчет коротких консолей
- •Черт. 68. Расчетная схема для короткой консоли при действии поперечной силы
- •Черт. 69. Расчетная схема для короткой консоли при шарнирном опирании сборной балки, идущей вдоль вылета консоли
- •Примеры расчета
- •Черт. 70. К примеру расчета 49
- •Расчет закладных деталей и соединений элементов расчет закладных деталей
- •Черт. 71. Схема усилий, действующих на закладную деталь
- •Черт. 72. Схема выкалывания бетона анкерами закладной детали с усилениями на концах при nan 0
- •1 Точка приложения нормальной силы n; 2 поверхность выкалывания; 3 — проекция поверхности выкалывания на плоскость, нормальную к анкерам
- •Черт. 73. Схема выкалывания бетона анкерами закладной детали без усилений на концах при n'an 0
- •1 Точка приложения нормальной силы n; 2 поверхность выкалывания; 3 проекция поверхности выкалывания на плоскость, нормальную к анкерам
- •Черт. 75. Конструкция закладной детали, не требующей расчета на выкалывание
- •Черт. 76. Схема для расчета на откалывание бетона нормальными анкерами закладной детали
- •Черт. 77. К примеру расчета 50
- •Черт. 78. К примеру расчета 51
- •Расчет стыков сборных колонн
- •Черт. 79. Незамоноличенный стык колонны
- •1 Центрирующая прокладка; 2 распределительный лист; 3 ванная сварка арматурных выпусков; 4 — сетки косвенного армирования торца колонны
- •Черт. 80. Расчетное сечение замоноличенного стыка колонны с сетками косвенного армирования в бетоне колонны и в бетоне замоноличивания
- •1 Бетон колонны; 2 бетон замоноличивания; 3 сетки косвенного армирования
- •Черт. 81. К примеру расчета 52
- •1 Арматурные выпуски; 2 — распределительный лист; 3 центрирующая прокладка
- •Расчет бетонных шпонок
- •Черт. 82. Схема для расчета шпонок, передающих сдвигающие усилия от сборного элемента монолитному бетону
- •1 Сборный элемент; 2 монолитный бетон
- •4. Расчет бетонных и железобетонных элементов по предельным состояниям второй группы расчет железобетонных элементов по образованию трещин
- •Черт. 83. Схемы усилий и эпюры напряжений в поперечном сечении элемента при расчете его по образованию трещин, нормальных к продольной оси элемента
- •Расчет железобетонных элементов по раскрытию трещин
- •Расчет по раскрытию трещин, нормальных к продольной оси элемента
- •Черт. 84. Положение опорных реакций в жестких узлах, принимаемое для определения коэффициента loc
- •Черт. 85. Расчетные схемы для определения коэффициента loc
- •Расчет по раскрытию трещин, наклонных к продольной оси элемента
- •Примеры расчета
- •Черт. 86. К примеру расчета 53
- •Расчет элементов железобетонных конструкций по деформациям
- •Определение кривизны железобетонных элементов на участках без трещин в растянутой зоне
- •Определение кривизны железобетонных элементов на участках с трещинами в растянутой зоне
- •Определение прогибов
- •Черт. 87. Эпюра кривизны в железобетонном элементе с переменным по длине сечением
- •Черт. 88. Эпюры изгибающих моментов и кривизны в железобетонном элементе постоянного сечения
- •Определение продольных деформаций
- •Приближенные методы расчета деформаций
- •Определение кривизны
- •Определение прогибов
- •Примеры расчета
- •Черт. 89. К примеру расчета 59
- •5. Конструктивные требования общие положения
- •Минимальные размеры сечения элементов
- •Габариты и очертания элементов конструкций
- •Черт. 90. Закругления и фаски
- •Черт. 91. Технологические уклоны
- •Арматура, сетки и каркасы Отдельные арматурные стержни
- •Черт. 92. Размеры крюков на концах стержней гладкой рабочей арматуры Сварные соединения арматуры
- •Черт. 93. Дуговая ванная сварка выпусков арматуры.
- •Плоские сварные сетки1
- •Черт. 94. Приваривание дополнительного продольного стержня к сварной сетке
- •Пространственные арматурные каркасы
- •Черт. 95. Армирование изделий переменных размеров
- •Черт. 96. Примеры очертания гнутых сварных сеток
- •Черт. 97. Параметры гнутых сварных сеток
- •Черт. 98. Примеры пространственных каркасов железобетонных элементов, изготовляемых с применением сварки сварочными клещами
- •Черт. 99. Примеры конструкций пространственных каркасов линейных элементов, изготовляемых с применением контактной точечной сварки
- •Черт. 100. Примеры пространственных каркасов линейных элементов, изготовляемых без применения контактной точечной сварки
- •Черт. 101. Примеры конструкций пространственных каркасов для армирования плоских элеметов
- •Расположение арматуры, анкеровка, стыки Защитный слой бетона
- •Минимальные расстояния между стержнями арматуры
- •Анкеровка арматуры
- •Черт. 103. Анкеровка арматуры путем устройства на концах специальных анкеров
- •Черт. 104. Анкеровка арматуры путем отгиба
- •Черт. 105. Дополнительная анкеровка арматуры привариванием поперечных анкерующих стержней
- •Стыки арматуры внахлестку (без сварки)
- •Черт. 106. Расположение стержней, стыкуемых внахлестку, и стыков
- •Черт. 107. Стыки сварных сеток внахлестку в направления рабочей арматуры, выполненной из гладких стержней
- •Черт. 108. Стыки сварных сеток внахлестку в направлении рабочей арматуры периодического профиля
- •Черт. 109. Стыки сварных сеток в нерабочем направления
- •Армирование железобетонных элементов Общие положения
- •Армирование сжатых элементов продольная арма тура
- •Поперечная арматура
- •Черт. 110. Конструкция пространственных каркасов в сжатых элементах
- •Армирование изгибаемых элементов продольная арматура
- •Черт. 111. Армирование балок плоскими сварными каркасами
- •Черт. 112. Установка конструктивной продольной арматуры по высоте сечения балки
- •Черт. 113. Армирование приопорных участков плит, монолитно связанных с балками
- •Поперечная и отогнутая арматура
- •Черт. 114. Конструкция хомутов вязаных каркасов балок
- •Черт. 115. Конструкция отгибов арматуры
- •Черт. 116. Положения отгибов, определяемые эпюрой изгибающих моментов в балке
- •Черт. 117. „Плавающий" стержень Армирование элементов, работающих на изгиб с кручением
- •Особые случаи армирования армирование в местах отверстий
- •Армирование плит в зоне продавливания
- •Конструирование коротких консолей
- •Косвенное армирование
- •Особенности сборных конструкций Общие положения
- •Стыки элементов сборных конструкций
- •Черт. 122. Жесткий стык сборных колонн с ванной сваркой арматурных выпусков
- •Черт. 123. Типы контактных стыков сборных колонн
- •Строповочные устройства
- •Черт. 124. Примеры строповочных устройств без петель
- •Черт. 125. Типы строповочных петель
- •Черт. 126. Размеры лунок для заглубленного расположения проушин строповочных петель
- •Закладные детали Общие положения
- •Черт. 127. Примеры конструкций сварных закладных деталей
- •Пластины
- •Черт. 129. Наименьшие расстояния между анкерами и от анкеров до края бетона
- •Сварные соединения закладных деталей
- •Фиксация арматуры
- •Черт. 130. Фиксаторы однократного использования, обеспечивающие требуемую толщину s защитного слоя бетона
- •Черт. 131. Фиксаторы однократного использования, обеспечивающие требуемое расстояние
- •Черт. 132. Фиксаторы однократного использования, обеспечивающие одновременно требуемые толщину защитного слоя бетона и расстояние между отдельными арматурными элементами
- •Отдельные конструктивные требования
- •Требования, указываемые на рабочих чертежах железобетонных конструкций Общие требования
- •Дополнительные требования, указываемые на рабочих чертежах элементов сборных конструкций
- •Приложение 1 вид легких и поризованных бетонов и область их применения
- •Приложение 2 значения и Ao для расчета прочности изгибаемых элементов
- •Приложение 3 графики несущей способности внецентренно сжатых элементов прямоугольного сечения с симметричной арматурой из тяжелого и легкого бетонов
- •Приложение 4 сортамент арматуры
- •Приложение 5 основные буквенные обозначения величин усилия от внешних нагрузок и воздействий в поперечном сечении элемента
- •Характеристики материалов
- •Характеристика положения продольной арматуры в поперечном сечении элемента
- •Геометрические характеристики
Черт. 22. Определение расчетного значения момента при расчете наклонного сечения
а — для свободно опертой балки; б — для консоли
3.43 (3.35). Расчет наклонных сечений на действие момента производится в местах обрыва или отгиба продольной арматуры, а также у грани крайней свободной опоры балок и у свободного конца консолей при отсутствии у продольной арматуры специальных анкеров.
Кроме того, расчет наклонных сечений на действие момента производится в местах резкого изменения конфигурации элементов (подрезок, узлов и т. п.).
Расчет наклонных сечений на действие момента допускается не производить при выполнении условий (71) и (72) с умножением их правых частей на 0,8 и при значении с не более 0,8cmax.
3.44. При пересечении наклонного сечения с продольной растянутой арматурой, не имеющей анкеров, в пределах зоны анкеровки расчетное сопротивление этой арматуры Rs снижается путем умножения на коэффициент условий работы s5, равный:
(80)
где lx — расстояние от конца арматуры до точки пересечения наклонного сечения с продольной арматурой;
lan — длина зоны анкеровки, определяемая по формуле
(81)
здесь an, an — коэффициенты, принимаемые равными:
для крайних свободных опор балок an = 0,5, an = 8;
для свободных концов консолей an = 0,7; an = 11.
В случае применения гладких стержней коэффициент an принимается равным для опор балок и концов консолей соответственно 0,8 и 1,2.
При наличии на крайних свободных опорах
косвенной или поперечной арматуры,
охватывающей без приваривания
продольную арматуру, коэффициент an
делится на величину 1 +12v,
а коэффициент an
уменьшается на величину 10b/Rb,
здесь v
—
объемный коэффициент армирования,
определяемый для сварных сеток по
формуле (99), для хомутов
—
по формуле
(где Asw
и s —
соответственно площадь сечения огибающего
хомута и его шаг), в любом
случае значение v
принимается не более 0,06.
Напряжение сжатия бетона на опоре b определяется делением опорной реакции на площадь опирания элемента и принимается не более 0,5Rb.
Длина lan принимается для свободных концов консолей не менее 20d или 250 мм, при этом длину анкеровки lan можно определить с учетом данных табл. 45 (поз. 1).
В случае приваривания к продольным растянутым стержням поперечной или распределительной арматуры учитываемое в расчете усилие в продольной арматуре RsАs увеличивается на величину
(82)
принимаемую не более
В формуле (82):
пw - число приваренных стержней по длине lx;
w — коэффициент, принимаемый по табл. 22;
dw — диаметр приваренных стержней.
Таблица 22
dw |
6 |
8 |
10 |
12 |
14 |
w |
200 |
150 |
120 |
100 |
80 |
Окончательно значение RsАs принимается не более значения RsАs, определенного без учета s5 и Nw.
3.45. Для свободно опертых балок невыгоднейшее наклонное сечение начинается от грани опоры и имеет длину проекции с для балок с постоянной высотой сечения, равную:
(83)
но не более максимальной длины приопорного участка, за пределами которого выполняется условие (72) с умножением правой части на 0,8 и при значении с не более 0,8cmax.
В формуле (83):
Q — поперечная сила в опорном сечении;
Fi, q — нагрузки соответственно сосредоточенная и равномерно распределенная в пределах наклонного сечения;
As,inc — площадь сечения отгибов, пересекающих наклонное сечение;
— угол наклона отгибов к продольной оси элемента;
qsw — то же, что в формуле (55).
Если значение с, определенное с учетом сосредоточенной силы Fi, будет меньше расстояния от грани опоры до силы Fi, а определенное без учета силы Fi — больше этого расстояния, за значение с следует принимать расстояние до силы Fi.
Если в пределах длины с хомуты изменяют свою интенсивность с qsw1 у начала наклонного сечения на qsw2, значение с определяется по формуле (83) при qsw = qsw2 и при уменьшении числителя на величину (qsw1 – qsw2)l1 (где l1 — длина участка с интенсивностью хомутов qsw1).
Для балок, нагруженных равномерно распределенной нагрузкой q, с постоянной интенсивностью хомутов без отгибов условие (77) можно заменить условием
(84)
где Q — поперечная сила в опорном сечении;
М0 — момент в сечении по грани опоры.
Для консолей, нагруженных сосредоточенными силами (черт. 22, б), невыгоднейшее наклонное сечение начинается от мест приложения сосредоточенных сил вблизи свободного конца и имеет длину проекции с для консолей с постоянной высотой, равную:
(85)
но не более расстояния от начала наклонного сечения до опоры (здесь Q1 — поперечная сила в начале наклонного сечения).
Для консолей, нагруженных только равномерно распределенной нагрузкой q, невыгоднейшее наклонное сечение заканчивается в опорном сечении и имеет длину проекции с, равную:
(86)
при этом, если с < l – lan, расчет наклонного сечения можно не производить.
В формуле (86):
Аs — площадь сечения арматуры, доводимой до свободного конца;
zs — см. п. 3.42; значение zs определяется для опорного сечения;
lan — длина зоны анкеровки (см. п. 3.44).
Для элементов с высотой сечения, увеличивающейся с увеличением изгибающего момента, при определении длины проекции невыгоднейшего сечения по формулам (83) или (85) числители этих формул уменьшаются на величину RsAstg — при наклонной сжатой грани и на величину RsAssin — при наклонной растянутой грани (где ) — угол наклона грани к горизонтали) .

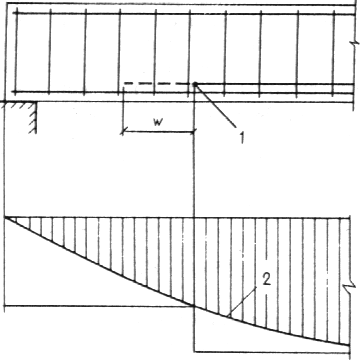

3.46. Для обеспечения прочности наклонных сечений на действие изгибающего момента в элементах постоянной высоты с хомутами продольные растянутые стержни, обрываемые в пролете, должны заводиться за точку теоретического обрыва (т. е. за нормальное сечение, в котором внешний момент становится равным несущей способности сечения без учета обрываемых стержней; черт. 23) на длину не менее величины w, определяемой по формуле
(87)
где Q — поперечная сила в нормальном сечении, проходящем через точку теоретического обрыва;
As,inc, — обозначения те же, что в формуле (83);
d — диаметр обрываемого стержня;
qsw — см. п. 3.31.
Для балок с наклонной сжатой гранью числитель формулы (87) уменьшается на RsAstg, а для балок с наклонной растянутой гранью — на RsAssin (где — угол наклона грани к горизонтали). Кроме того, должны быть учтены требования п. 5.44.
Для элементов без поперечной арматуры значение w принимается равным 10d, при этом место теоретического обрыва должно находиться на участке элемента, на котором выполняется условие (72), с умножением правой части на 0,8 и при значении с не более 0,8сmax.
