5.2 Конструкція і електрична структурна схема підсилювача потужності.
Підсилювач потужності виконаний в виді збірної конструкції, яка закрита знизу і зверху з’ємними кришками. На бічних сінках і передній панелі передбаченні вентиляційні отвори. Транзистори вихідного каскаду розташовані на радіаторах, що знаходяться всередині корпуса підсилювача і обдуваються вентилятором постійного струму. На днищі корпуса розташовані силовий і вихідний трансформатори.

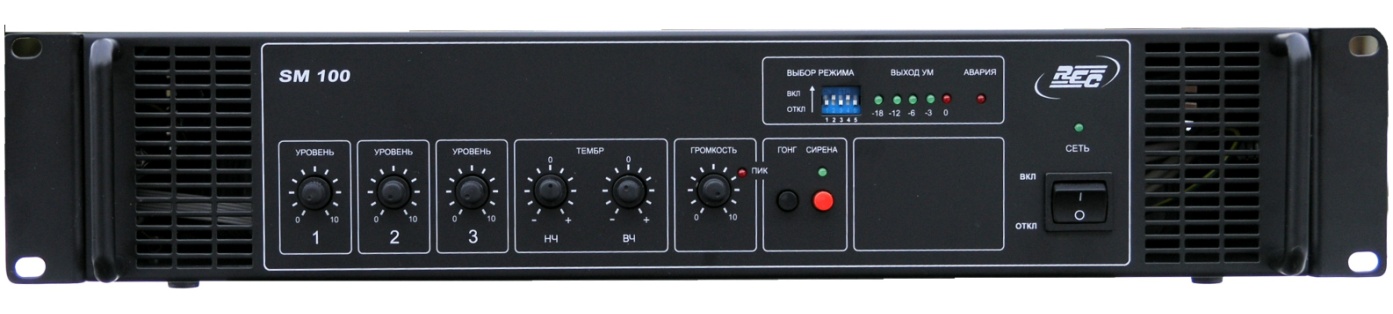

Передня панель підсилювача потужності показана на рис.17, де:
Рис.17
1, 2, 3 – регулятори ВХОД1/УРОВЕНЬ, ВХОД2/УРОВЕНЬ, ВХОД3/УРОВЕНЬ, призначені для плавного регулювання підсилення по кожному з сигнальних входів підсилювача;
4, 5 – регулятори ТЕМБР/ВЧ, ТЕМБР/НЧ, призначені для регулювання тембру ( амлітудно - частотної характеристики) відповідно по високим( ВЧ) і низьким (НЧ) частотам;
6 – регулятор ГРОМКОСТЬ, призначений для регулювання загального підсилення підсилювача;
7 – індикатор ПИК, призначений для сигналізації про перевантаження вхідного підсилювача;
8 – кнопка ГОНГ, призначена для включення тонального сигналу «Бим - бом»;
9, 10 – кнопковий перемикач СИРЕНА і відповідний йому однойменний індикатор, призначені для включення і індикації ввімкнення звукового сигналу тривожного оповіщення;
11, 12 – клавішний перемикач СЕТЬ і відповідний йому однойменний індикатор, призначені для включення і індикації ввімкнення електроживлення підсилювача;
13 – індикатор АВАРИЯ, призначений для сигналізації про аварійний стан підсилювача;
14 – індикатори « -18/-12/-6/-3/0», призначені для контролю вихідної напруги в лінії;
15 – перемикачі задавача пріоритетами.
На рисунку 18 показана задня панель підсилювача потужності, де:
Рис.18
клема захисного заземлення;
2 – ввід мережевого живлення СЕТЬ;
3 – тримач вставки плавкої мережевого живлення Т 2,0А;
4 – колодка клемна ВЫХОД, призначена для підключення зовнішніх гучномовців;
5 – гніздо РОЗРЫВ, призначено для підключення зовнішніх пристроїв обробки звукових сигналів( еквалайзер, подавлювач зворотного акустичного зв’язку і т. і.);
6 – гніздо ЛИН. ВЫХОД, призначений для підключення зовнішніх пристроїв до виходу попереднього підсилювача( несиметричний вихід);
7, 10, 12 – гнізда ВХОД1, ВХОД2, ВХОД3, призначені для підключення до підсилювача джерел аудіо – сигналів (симетричні універсальні входи);
8, 11, 13 – кнопкові перемикачі МИКР./ЛИНИЯ, призначені для вибору типу вхідного сигналу( мікрофон/лінія);
9 – колодка клемна УПР, призначена для підключення до підсилювача зовнішнього сигналу управління пріоритетом входу ВХОД 2.
На рисунку 14 приведена структурна електрична схема підсилювача потужності.
ПВПП – плата входів підсилювача потужності;
ПРІ – плата регулювань і індикації;
ПТС – плата тонального сигналу;
БЖ – блок живлення;
ТВ – трансформатор вихідний;
ВП1, ВП2, ВП3 – вхідні підсилювачі;
АРП – схема автоматичного регулювання підсилення;
ПП – підсилювач потужності;
СЗПП – схема захисту підсилювача потужності;
ПЛВ – підсилювач лінійного виходу;
РЧ1, РЧ2, РЧ3 – регулятори чутливості сигнальних входів;
СУМКК – схема управління мікшером - комутатором каналів;
МКК – мікшер – комутатор каналів;
ЗУП – задавач управління пріоритетами;
РТ – регулятор тембру;
РГ – регулятор гучності;
СІ – схема індикації.
Структурна електрична схема підсилювача потужності наведена на рисунку 19.
Принцип роботи підсилювача потужності полягає в мікшуванні звукових сигналів в відповідності з заданими рівнями пріоритету і наступним підсиленням сумарного сигналу.
Вхідні сигнали, попередньо підсиленні в ВП1, ВП2, ВП3, поступають на регулятори чутливості РЧ1, РЧ2, РЧ3, за допомогою яких встановлюються потрібні рівні сигналів незалежно по кожному з трьох каналів. Мікшер – комутатор МКК виконує наступне мікшування ( сумування) і комутацію сигналів в залежності від керуючих дій, які формуються схемою управління СУМКК в залежності від положення перемикачів задавача ЗУП ( таблиця 25).
Рис. 19
Таблиця 25
Номера перемикачів задавача ЗУП |
Положення перемикачів задавача ЗУП і відповідні їм режими роботи і конфігурації підсилювача потужності. |
|
OFF |
ON |
|
1 |
Вхід 2 відкритий постійно |
Вхід 2 закритий. Відкривається при подачі керуючого сигналу. |
2 |
Відключення пріоритету входу 1 над входами 2 і 3 |
Ввімкнення пріоритету входу 1 над входами 2 і 3 |
3 |
Відключення пріоритету входу 2 над входами 1 і 3 |
Ввімкнення пріоритету входу 2 над входами 1 і 3 |
4 |
Заборона на роботу генератору тонального сигналу «Бим-Бом» |
Дозвіл на роботу генератору тонального сигналу «Бим-Бом» |
5 |
Дозвіл роботи вбудованого зонного комутатора підсилювача потужності під час роботи зовнішнього пульта керування (сумування вибраних зон оповіщення) |
Заборона роботи вбудованого зонного комутатора підсилювача потужності під час роботи зовнішнього пульта керування (пріоритет вибору зон оповіщення з зовнішнього пульта керування) |
Примітка. 1. Вхід ВХІД3 являється без пріоритетним. 2. Пріоритет входу ВХІД1 активізується при подачі на даний вхід звукового сигналу ( пріоритет по НЧ – сигналу). 3. Пріоритет входу ВХІД2 спрацьовує при замкнені контактів ВХ. ОБЩ. Колодки клемної УПР або при подачі на вхід ВХ. тієї ж колодки керуючого сигналу «нульового» рівня( пріоритет по зовнішньому керуючому сигналу). 4. Перемикач 5 задавача ЗУП в підсилювачі потужності без вбудованого зонного комутатора не використовується. |
Виробник підсилювачів потужності при постачанні встановлює наступні рівні пріоритетів сигнальних входів:
перший( найвищий) рівні – ВХОД 1(пріоритет по НЧ – сигналу);
другий рівень пріоритету – ВХОД 2 ( по керуючому сигналу).
При вказаних рівнях пріоритету блокуються:
входи ВХОД 2 і ВХОД 3 при надходженні НЧ – сигналу на вхід ВХОД 1;
вхід ВХОД 3 при відсутності НЧ – сигналу на вході ВХОД 1 і надходженні керуючого сигналу на вхід УПР.
Вихідний сигнал МКК поступає в схему індикації СІ (для індикації перевантаження попередніх підсилювачів), підсилювач ПЛВ ( для організації лінійного виходу, призначеного для нарощування трансляційної потужності при використані підсилювача потужності в складі системи звукового мовлення) і регулятори РТ і РГ ( для плавного регулювання тембру і гучності сумарного сигналу). Сигнал з виходу РГ, через схему АРП подається на вихідний підсилювач потужності ПП, а з виходу ПП – на вихідний трансформатор ТВ.
Схема СЗПП захищає транзистори вихідного каскаду від перегріву, перевантажень по струму і короткого замикання виходу підсилювача потужності.
