4.2 Конструкція підсилювача потужності um (um-200, um-600) і підсилювально-комутаційної станції sm (sm 200n, sm 600n)
Підсилювач потужності UM і підсилювально-комутаційна станція(ПКС) SM
виконанні в виді збірної конструкції, закриті зверху і знизу кришками, які знімаються. На бокових стінках і передній панелі передбаченні вентиляційні отвори. Транзистори вихідного каскаду розташовані на корпусі радіатору, що розташований всередині корпусу, який обдувається вентилятором постійного струму. На дні корпусу (шасі) розташовані силовий та вихідний трансформатори.
Передні панелі підсилювача потужності UM і підсилювально-комутаційної станції SM показані відповідно на рисунку 12 та рисунку 13.

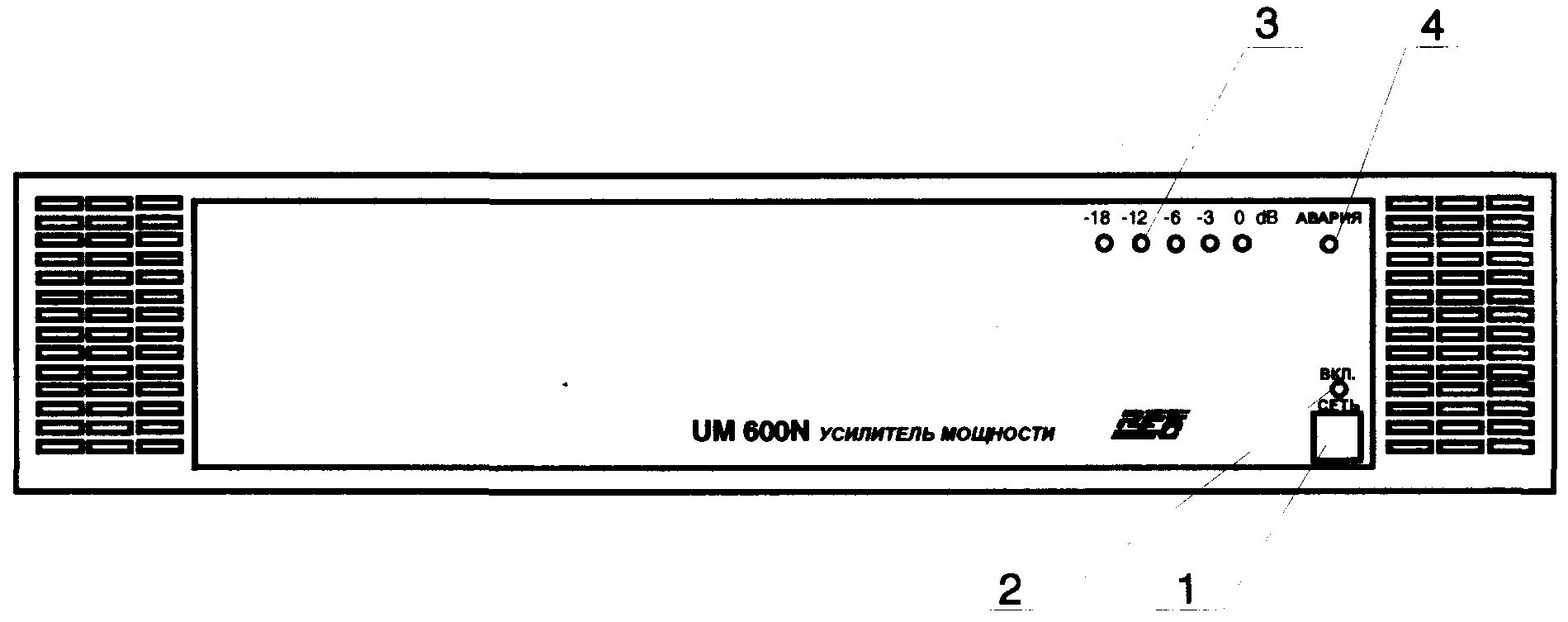

Рис. 12

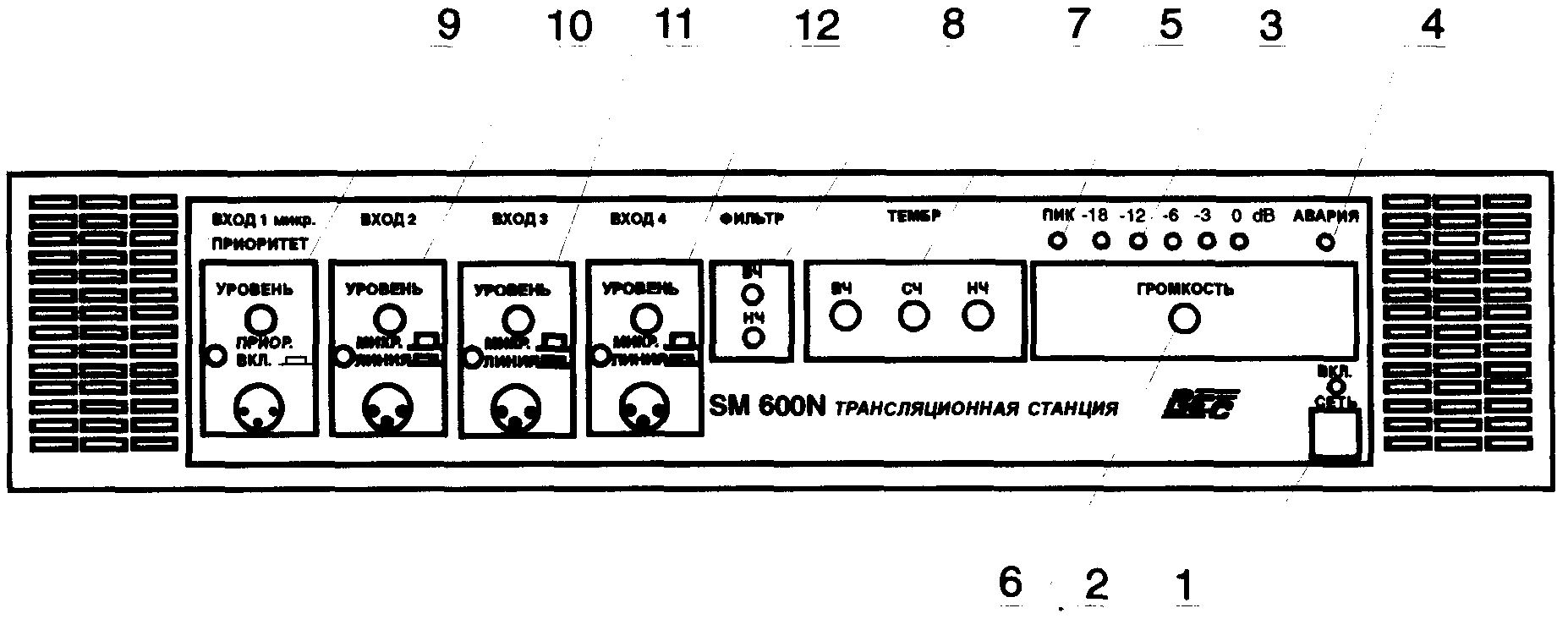

Рис. 13
На передній панелі ПКС і UM розташовані:
1,2 - клавішний вимикач СЕТЬ і відповідний йому однойменний індикатор, призначенні для включення і індикації включення напруги живлення;
3 - індикатори « -18/-12/-6/-3/0 dB», призначенні для контролю вихідного рівня сигналу в лінії;
4 - індикатор АВАРИЯ, призначений для сигналізації аварійного стану роботи;
Крім того, на передній панелі ПКС розташовані:
5 - індикатор ПИК, призначений для сигналізації про перевантаження вхідного підсилювача;
6 - регулятор ГРОМКОСТЬ, призначений для регулювання загального підсилення ( встановлення рівня вихідного сигналу) ПКС;
7 - регулятори ТЕМБР/ВЧ, ТЕМБР/СЧ, ТЕМБР/НЧ, призначенні для регулювання тембру (амплітудно-частотної характеристики) по високим ВЧ, середнім СЧ і низьким НЧ частотам;
8 - кнопкові вимикачі ФИЛЬТР/ВЧ, ТЕМБР/НЧ, призначенні для включення корегуючих фільтрів по низьким (НЧ) та високим (ВЧ) частотам;
9 - гніздо ВХОД 1 ПРИОРИТЕТ з кнопковим вимикачем ПРИОР і регулятором УРОВЕНЬ, призначений для підключення мікрофону;
10, 11, 12 – гнізда ВХОД 2, ВХОД 3, ВХОД 4 з кнопковими перемикачами МИКР/ЛИНИЯ і регуляторами УРОВЕНЬ, призначенні для підключення мікрофонів і лінійних джерел сигналів.
Задня панель UM і ПКС показані на рисунку 14.
Рис.14
На задній панелі розташовані:
1—клема захисного заземлення;
2 – роз’ємний ввід напруги живлення;
3, 4 – гніздо ЛИН. ВХ. з регулятором УРОВЕНЬ, призначено для підключення джерел звукових сигналів;
5 – гніздо ЛИН. ВЫХ. призначено для підключення зовнішніх пристроїв до виходу попереднього підсилювача;
6 – гнізда РАЗРЫВ/ВХ і РАЗРЫВ/ВЫХ, призначено для підключення еквалайзера або іншого пристрою обробки звукових сигналів;
7, 8 – гнізда ПРИОРИТЕТ/ВХОД з регулятором ЧУСТВ., призначено для підключення джерел звукових сигналів з вищим рівнем пріоритету;
9 - роз’єднувач, призначений для підключення пристроїв керування
10 – колодка клемна ВЫХОД ЛИНИИ, призначена для підключення гучномовців.
Контрольні запитання
1 Призначення підсилювально-комутаційних станцій і підсилювачів потужності серії «Перрон».
2 Перерахуйте основні технічні характеристики підсилювачів серії «Перрон».
3 Яка різниця в конструкції підсилювачів типів SM 600N і UM 600N?
