4.3 Структурні електричні схеми підсилювача потужності um і підсилювально-комутаційної станції (пкс)

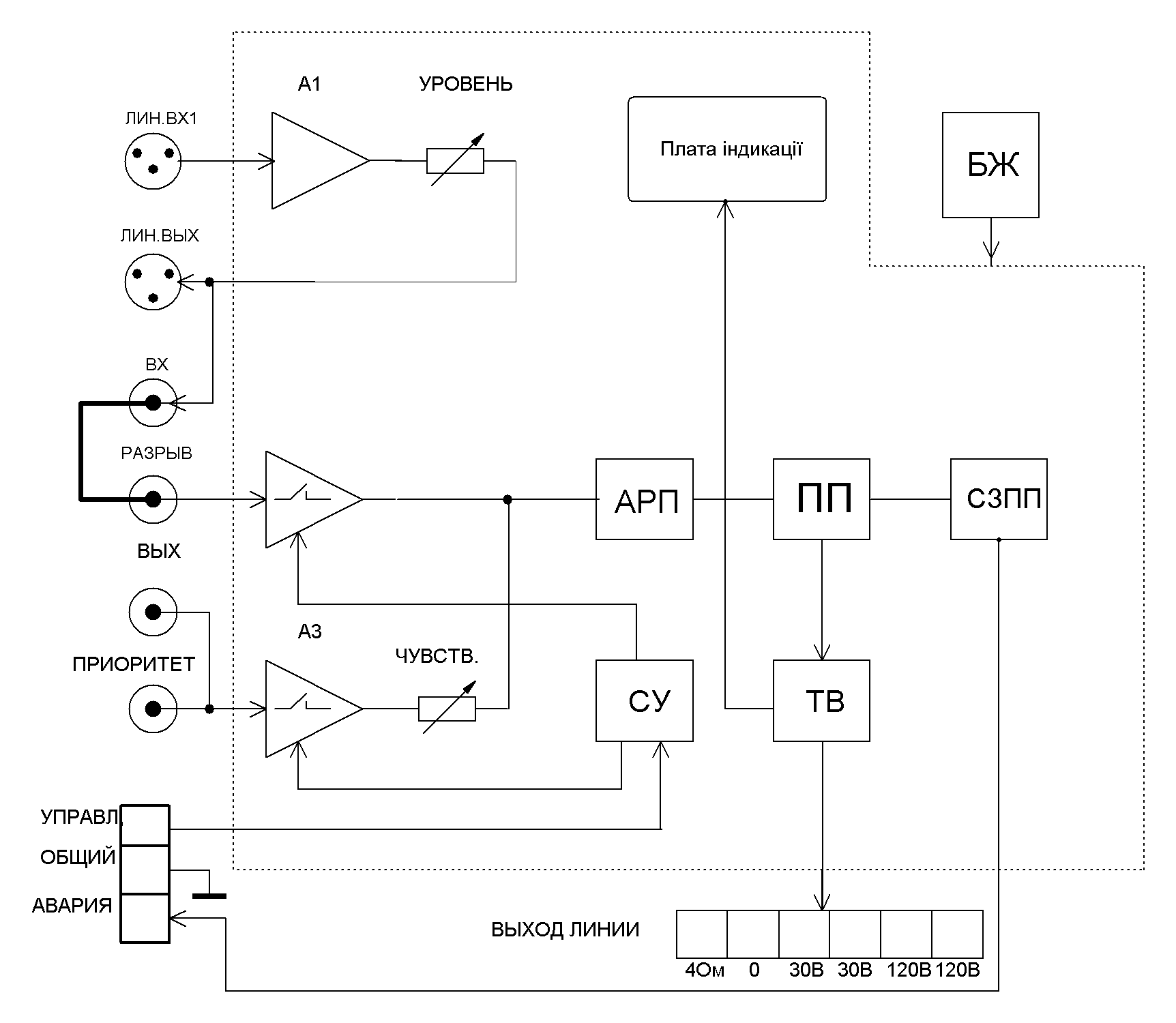

Структурна електрична схема підсилювача потужності UM показана на
рисунку 15, де:
А1- вхідний підсилювач входу ЛИН.ВХ.;
А2- підсилювач-комутатор сигналу з входу ПРИОРИТЕТ;
СУ- схема управління пріоритетами;
АРП- схема автоматичного регулювання підсилення;
ПП- підсилювач потужності;
СЗПП- схема захисту підсилювача потужності;
БЖ- блок живлення;
ТВ- трансформатор вихідний.
Принцип роботи UM полягає в комутації в відповідності з заданими рівнями пріоритету і наступним підсиленням сигналів звукової частоти.
Сигнал звукової частоти з входу ЛИН.ВХ., в випадку коли відсутня керуюча напруга на контакті УПРАВЛ., після підсилення в А1 і А2 поступає через схему АРП на підсилювач потужності ПП. Коло проходження сигналу з входу ПРИОРИТЕТ при цьому блокований. З виходу ПП підсилений сигнал поступає на плату індикації для контролю рівня вихідного сигналу, що вказує на працездатний стан ПП, а також через вихідний трансформатор ТВ на клемну колодку ВЫХОД ЛИНИИ.
Рис. 15
В випадку, коли на контакт УПРАВЛ. поступає керуюча напруга «нульового» рівня, тоді блокується коло проходження сигналу з входу ЛИН.ВХ. і на вхід ПП поступає сигнал з входу ПРИОРИТЕТ. Блокування проходження сигналу здійснюється за допомогою схеми СУ.
Схема СЗПП забезпечує захист транзисторів вихідного каскаду від перегріву, перевантажень по струму і короткого замикання на виході.

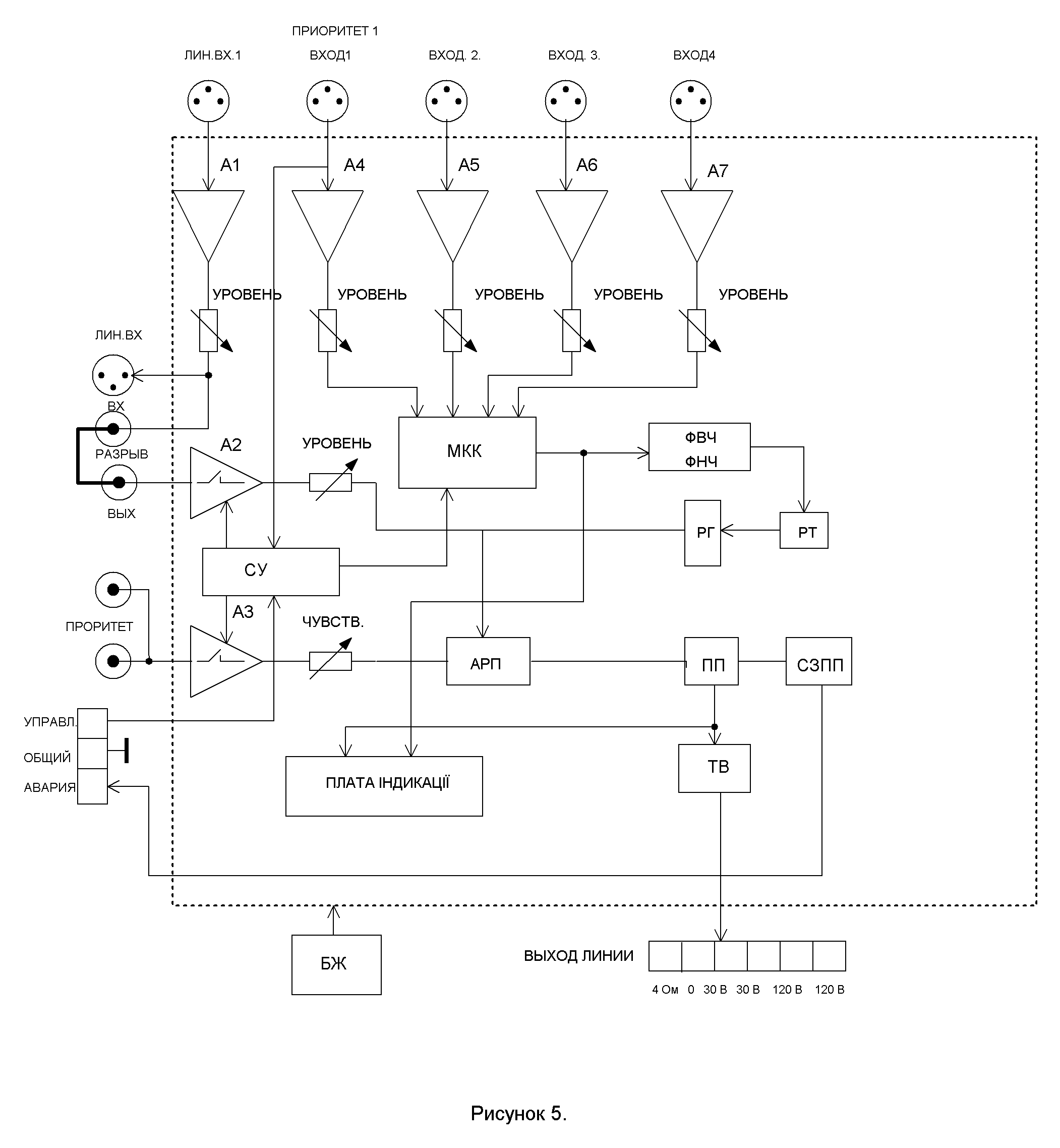

Структурна електрична схема ПКС показана на рисунку 16, де
А4-А7-вхідні підсилювачі входів ВХОД1-ВХОД4;
МКК- мікшер-комутатор каналів;
СУ- схема управління роботою ПКС;
ФВЧ, ФНЧ- корегуючі фільтри високої і низької частоти;
РТ- регулятори тембру низьких, середніх і високих частот;
РГ- регулятор гучності.
Принцип роботи ПКС полягає в мікшеруванні вхідних звукових сигналів в відповідності з заданими рівнями пріоритету і наступним підсилені сумарного (результуючого) сигналу.
Вхідні сигнали, попередньо підсилені в А4-А7, поступають на регулятори УРОВЕНЬ, за допомогою яких встановлюють потрібні рівні сигналів незалежно по кожному з каналів. Мікшер-комутатор МКК виконує сумування сигналів і їх комутацію в залежності від керуючої дії, що формується схемою управління СУ.
В СУ реалізована наступна схема вхідних пріоритетів. Входи ЛИН.ВХ., ВХОД2, ВХОД3, ВХОД4 є безпріоритетними. Також входи 2-4, в залежності від положення перемикача МИКР/ЛИНИЯ, допускають роботу від мікрофонів або лінійних джерел сигналів ( магнітофон, CD- програвач і інші) незалежно по кожному з входів. Вхід ВХОД1 ПРИОРИТЕТ призначений для підключення мікрофона. Пріоритет входу ВХОД1 активізується при подачі на даний вхід звукового сигналу (пріоритет по звуковому сигналу), при цьому входи ЛИН.ВХ. і 2-4 блокуються, тобто сигнали з виходів підсилювачів А5, А6, А7 на вході МКК будуть відсутні. Пріоритет входу ПРИОРИТЕТ спрацьовує при подачі на контакт УПРАВЛ. роз’єма сигналу « нульового» рівня (пріоритет по зовнішньому керуючому сигналу), при цьому настає блокування інших входів.
Вихідний сигнал з МКК через фільтри ФНЧ, ФВЧ (при їх включені) і регулятори тембру подається на схему АРП і плату індикації для індикації перевантаження вхідних підсилювачів.
В останньому робота ПКС аналогічна роботі UM.
Контрольні запитання
1 Які функції виконує в структурній схемі підсилювача UM АРП і СЗПП?
2 Які функції виконує в структурній схемі ПКС МКК, ФВЧ і НВЧ?
3 Яким чином в схемі ПКС задається режим пріоритету?
Рис.16
