Конфігурування системи
Для конкретній станції конфігурація СДГЗО встановлюється за допомогою блоку перемикачів
ЗАДАТЧИК , (рисунок 11) , і кнопки ТИП ПОЛЯ, розташованих на задній панелі УКС-100.

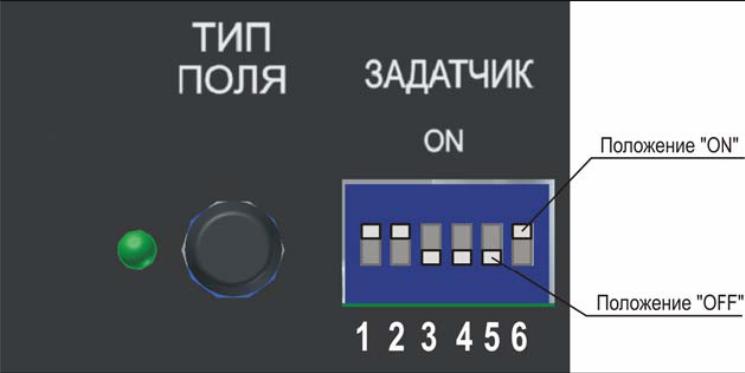

Рисунок 11
В таблсчиці 22 риведено положення перемикачів для встановлення потрібної конфігурації СДГЗО.
Таблиця 22
-
№ п/п
ON
OFF
1
Приналежність фідера 1 до системи
ДГЗ даної станції
Приналежність фідера 1 до
системі ГО даної станції
2
Приналежність фідера 2 до
системі ДГЗ даної станції
Приналежність фідера 2 до
системі ГО даної станції
3
Трансляція із входу ІНФОРМАТОР по
фідерам передачі ГО
Трансляція із входу
ІНФОРМАТОР по всіх фідерах
передачі
4
Робота фідера 1 із внутрішнім УМ
Робота фідера 1 із зовнішнім УМ
5
Робота фідера 2 із внутрішнім УМ
Робота фідера 2 із зовнішнім УМ
6
Робота фідера ГГО із внутрішнім УМ
Робота фідера ГГО із зовнішнім УМ
При використанні СДГЗО з ППУМ2 кнопка «ТИП ПОЛЯ» повинна бути у віджатому стані, що супроводжується світінням відповідного індикатора. При натиснутому стані використається тип
поля із ППУ-Р, індикатор при цьому не світиться.
У такий спосіб можливі 5 конфігурацій СДГГСО:
1 - один-два фідера ДГЗ. ППУ.М2;
2 - один-два фідера ДГЗ (ППУ.Р1(2));
3 - один-два фідера ДГЗ (ППУ.М2) і відповідно один - два фідери ДГЗ;
4 - один-два фідера ДГЗ (ППУ.Р1(2)) і один - два фідери ДГЗ;
5 - один-три фідера ГО.
Для конкретної конфігурації тільки один з фідерів може працювати з зовнішнім підсилювачем потужності, тобто забороняється одноразове включення в положення OFF більше двох задатчиків секцій 4-6.
Не допускається спільне використання ППУ.М2 і ППУ-Р, а також робота ППУ.М2 у режимі «тип поля ППУ-Р» і робота ППУ-Р у режимі «тип поля ППУ.М2».
3.5 Підготовка до роботи і порядок встановлення режимів роботи системи
Регулятором УРОВЕНЬ на УКС-100 установлюється вихідна напруга, що подається в вибрану фідерну лінію. Контроль рівня напруги здійснюється по лінійці індикаторів ПЕРЕДАЧА. При номінальних значеннях напруг вхідних сигналів, навантаження й рівні вихідної напруги 0 дб, УКС-100 буде передавати у фідерні лінії номінальну потужність - 100 Вт. Контроль вихідного струму УКС-100 здійснюється по лінійці
індикаторів НАГРУЗКА. Це дозволяє операторові (командирові) суб'єктивно оцінювати стан фідерів передачі. При номінальному навантаженні й вихідній напрузі «0 дб», індикатор НАГРУЗКА повинен показувати той же рівень 0 дб, що й індикатор ПЕРЕДАЧА. Крайні положення лінійки дають підстави припускати про несправності:
- не горять індикатори НАГРУЗКА при високому рівні ПЕРЕДАЧА - можливий обрив лінії;
- рівень «+3дб при високому рівні ПЕРЕДАЧА - перевантаження УКС;
- рівень «+3дб при низькому рівні ПЕРЕДАЧА - коротке замикання в фідерної лінії.
Режим «оповіщення».
Для реалізації зазначеного режиму необхідно:
- нажати кнопку (кнопки) ВЫБОР ФИДЕРА на пульті ПКП-М. Загоряється індикатор (індикатори) ВИБІР ФИДЕРА рівними зеленими кольорами;
- нажати кнопку МИКРОФОН і втримуючи її в натиснутому положенні передати повідомлення.
- після закінчення повідомлення нажати кнопку ОТБОЙ.
Режим «командир - фідер» (тільки для фідерів ДГЗ)
Для реалізації зазначеного режиму необхідно:
- нажати кнопку (кнопки) ВЫБОР ФИДЕРА на пульті ПКП-М, загоряється індикатор (індикатори) ВИБОР ФИДЕРА рівними зеленими кольорами;
- нажати кнопку МИКРОФОН і втримуючи її в натиснутому положенні передати повідомлення.
Для виклику і передачі повідомлення в фідерну лінію в режимі «Тихо», потрібно нажати кнопку ТИХО/ГРОМКО, на пульті загоряється індикатор ТИХО зеленого світла. При конфігураціях 2, 4, 5 кнопка і індикатор ТИХО не працюють.
- прийняти відповідь виконавця.
- для завершення сеансу зв'язку нажати кнопку ОТБОЙ.
Режим «Гонг»
Даний режим може використатися разом з режимами«оповіщення» і «командир - фідер».
Для реалізації зазначеного режиму необхідно:
- нажати кнопку ГОНГ. Загоряється індикатор ГОНГ зеленим кольором;
- здійснюється вибір фідерної лінії і режим передачі ГРОМКО;
Відразу після натискання кнопки МИКРОФОН відтворюється тональний сигнал «Бим-бом», який супроводжується миготінням індикатора ГОНГ. На час відтворення тонального сигналу мікрофони блокуються. Для фідерів ДГЗ повторне відтворення тонального сигналу можливо тільки після натискання кнопки ОТБОЙ.
Режим «фідер-командир (тільки для фідерів ДГЗ конфігурацій 1, 3).
Даний режим здійснюється тільки із ППУ.М2»
Для встановлення сеансу зв'язку нажати на ППУ кнопку ТИХО й утримуючи її в натиснутому положенні викликати голосом командира, після чого відпустити кнопку й чекати відповіді на виклик. При здійсненні даної операції:
- у гучномовці пульта командира буде чутно короткочасний тональний сигнал і голосовий виклик виконавця, які супроводжуються переривчастим зеленим світінням відповідного індикатора ВЫБОР ФИДЕРА.
- коли на пульті командира раніше був ввімкнений інший фідер, то переривчасте світіння відповідного індикатора ВЫБОР ФИДЕРА зберігається, а проходження тонального й голосового викликів на гучномовець пульта командира блокується.
Для відповіді натискається кнопка того фідера з якого поступив виклик, потім натиснути кнопку МИКРОФОН і передати повідомлення. Подальша підтримка сеансу зв'язку аналогічно режиму «командир - фідер».
Для завершення сеансу зв'язку нажати кнопку ОТБОЙ.
Режим «фідер-командир (тільки для фідерів ДГЗ конфігурацій 2, 4).
Режим «фідер-командир» здійснюється тільки із ППУ.P2»
Для встановлення сеансу зв'язку нажати на ППУ кнопку ВИКЛИК і утримувати в натиснутому положенні 1-3 с. У гучномовці ПКП-М чутний тональний сигнал, а відповідний індикатор ВЫБОР ФИДЕРА мигає переривчастим зеленим кольором. Коли на пульті командира раніше був ввімкнений інший фідер, то переривчасте світіння відповідного індикатора ВЫБОР ФИДЕРА зберігається, а проходження тонального сигналу блокується.
Для відповіді натискається кнопка того фідера з якого поступив виклик, потім натиснути кнопку МИКРОФОН і передати повідомлення. Подальша підтримка сеансу зв'язку аналогічно режиму «командир - фідер». Для завершення сеансу зв'язку нажати кнопку ОТБОЙ.
При використанні ППУ.Р1 виклик командира відсутній, а режим «фідер-командир» аналогічний режиму «фідер».
Режим «фідер»
Даний режим здійснюється тільки для фідерів ДГЗ. Режим можливий, якщо на ПКП-М не обраний жоден фідер.
Для встановлення сеансу зв'язку на ППУ виконавця натискається кнопка ГРОМКО і втримуючи її в натиснутому положенні, викликати голосом необхідного виконавця, після чого відпустити кнопку й чекати відповіді на виклик.
Для підтримки сеансу зв'язку на ППУ виконавця, що викликається натиснути кнопку ГРОМКО або ТИХО й утримуючи її в натиснутому положенні, дати відповідь на виклик.
Підтримка зв'язку забезпечується поперемінним натисканням кнопок ГРОМКО або ТИХО.
Завершення режиму «фідер» наступає автоматично через 15 секунд (час контрольної паузи) після останнього натискання кнопок на ППУ. При здійснені режиму «Фідер» потрібно мати на увазі наступне:
- переговори між виконавцями по «тихій» зв'язку можливі тільки в випадку використання ППУ.М2;
- натискання кнопок ГРОМКО або ТИХО (ППУ.М2) супроводжується переривчастим зеленим світінням індикатора ВИБІР ФІДЕРА на ПКП-М.;
- командир має право примусового завершення сеансу зв'язку в режимі «фідер», для чого необхідно на пульті ПКП-М нажати хоча б одну з кнопок ВЫБОР ФИДЕРА.
Режим «Інформатор»
Даний режим реалізується автоматично при надходженні сигналу на рознімач ВХОД/ИНФОРМАТОР, розташований на задній панелі УКС-100), від зовнішнього джерела, наприклад, інформатора аварійної ситуації. При появі керуючого сигналу на входах керування (контакти 4 і 5) Нч-сигнал від інформатора (контакти 1-3) транслюється по всіх фідерах передачі або тільки по фідерах передачі ДГЗ (секція 3 перемикачі ЗАДАТЧИК у положенні ON) і прослуховується в гучномовці пульта командира. Індикація режиму – здійснюється переривчастим одночасним світінням зеленими кольорами всіх індикаторів ВЫБОР ФИДЕРА. Потрібно мати на увазі, що в даному режимі між мікрофоном пульта командира й інформатором установлений плаваючий пріоритет, що полягає в безумовній передачі інформаторові найвищого пріоритету (права перебою) у момент надходження від нього керуючого сигналу з наступним перепризначенням найвищого пріоритету мікрофону пульта командира.
Режим «Реєстрація» і збільшення потужності системи.
Для забезпечення реєстрації переговорів на УКС-100 передбачений рознімач ВЫХОД / РЕГИСТРАТОР для підключення до виробу пристрою реєстрації (контакти 1-3 - Нч-выход, контакти 4 і 5 - вихід керування).
Для збільшення потужності системи, передбачена можливість застосування зовнішній УМ, наприклад UM 200N серії «Перрон». Фідер в якому підвищується потужність визначається при конфігурації СДГЗО. Вхід зовнішнього УМ підключається до виходу УКС-100 ЛИН. ВЫХОД, а виходи зовнішній УМ 0В, 120В до клем «0В», «ГРОМКО» фідера, в якому підвищується потужність, на ВЗУ-П3.
Аварійні ситуації в системі
У системі передбачена індикація наступних аварійних ситуацій:
- Аварія УМ. При виході з ладу УКС-100 загоряються індикатори: на пульті ПКП-М «АВАРИЯ УМ», на УКС-100 «АВАРІЯ ».
- «Залипання» кнопок ППУ. Утримання в натиснутому стані більше 25...30 секунд кожної із кнопок ТИХО або ГРОМКО, розташованих на ППУ одного фідера, класифікується як «залипання» кнопок ППУ даного фідера, що приводить на пульті командира до загоряння червоними кольорами відповідного індикатора ВЫБОР ФИДЕРА.
- При виході з ладу основного мікрофона пульта ПКП-М є можливість перемикання на резервний (внутрішній) мікрофон. Перемикач знаходиться на задній панелі пульта ПКП-М (рис.4)
- Несправність трактів передачі фідерних ліній. Дану ситуацію можна оцінити по показу індикаторів ПЕРЕДАЧА і НАГРУЗКА на УКС-100 ( дивись розділ «Установка і контроль рівня сигналу на виході УКС-100).
Контрольні запитання
1 Що входить в склад системи «Парк-3»?
2 Які елементи знаходяться на передній і задній панелях УКС-100?
3 Перерахуйте режими роботи системи.
4 Чим задається конфігурація системи?
5 Перерахуйте аварійні ситуації системи.
