6.6.2. Изделия с фильтрами

Изделия с фильтрами (рис. 57) – фильтрующие воронки без конусов и с конусами, с отводами, обратные воронки, тигли, сосуды и стаканы – находят широкое применение в лабораторной практике. Стеклянные фильтры часто используют также в конструкциях различных приборов и аппаратов.

В соответствии с ГОСТ 25336 стеклянные изделия с фильтрами изготавливают следующих типов: ВФ – воронки фильтрующие без взаимозаменяемых конусов (исполнение 1) и со шлифами (исполнение 2); ВФО – воронки фильтрующие с отводом и взаимозаменяемым конусом; ВФОТ – воронки фильтрующие обратные; ТФ – тигли фильтрующие; ГФП – газопромыватели с прямым отводом; ГФИ – газопромыватели с изогнутым отводом; ФГ – фильтры газовые.

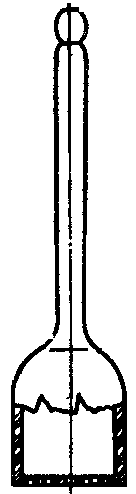

Воронка фильтрующая типа ВФ исполнения 1 Пример обозначения: воронка ВФ-1-32-ПОР 100	Воронка фильтрующая типа ВФ исполнения 2 Пример обозначения: воронка ВФ-2-90-ПОР 160	Воронка фильтрующая типа ВФО Пример обозначения: воронка ВФО-20 -ПОР 100	Воронка фильтрующая типа ВФОТ Пример обозначения: воронка ВФОТ-32 -ПОР 16

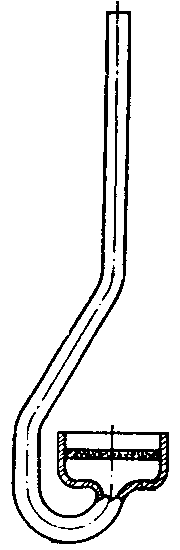

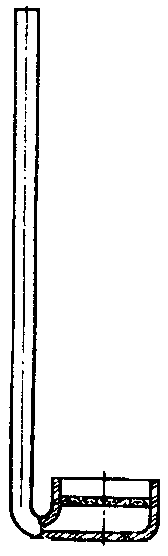

Тигель фильтрующий типа ТФ	Газопромыватель типа ГФП	Газопромыватель типа ГФИ	Фильтр газовый типа ФГ

Рис. 57. Изделия с фильтрами

6.7. Стаканчики для взвешивания

Стаканчики для взвешивания (бюксы) (рис. 58) предназначены для взвешивания и хранения веществ при лабораторных работах. В соот-ветствии с ГОСТ 25336 выпускают бюксы следующих типов: СВ – высокие; СН – низкие

Высокий типа СВ Пример обозначения: стаканчик СВ-14/8

Низкий типа СН Пример обозначения: стаканчик СН-34/12

Рис. 58. Стаканчики для взвешивания (бюксы)
