6.4.8. Чашки и сосуды
Чашки (рис. 53) применяют для проведения различных химических и биологических работ. По ГОСТ 25336 чашки изготавливают следующих типов: ЧКЦ – кристаллизационные цилиндрические; ЧВП – выпарные плоскодонные сферические; ЧВК – выпарные круглодонные сферические; ЧБВ – биологические (Коха), с крышками, высокие; ЧБН – биологические (Петри), с крышками, низкие.
При проведении лабораторных и исследовательских работ применяют сосуды (рис. 53) различных форм и размеров. По ГОСТ 25336 сосуды изготавливают следующих типов: СЦ – сосуды цилиндрические; СП – сосуды прямоугольные; ВП – ванны прямоугольные; КЦ – кюветы цилиндрические; КП – кюветы прямоугольные.

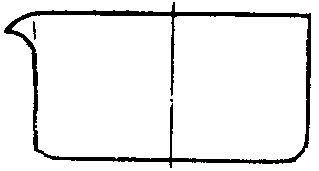

Чашки кристал-лизационные типа ЧКЦ исполнения 1 Пример обозначения: чашка ЧКЦ-1-1000 |
Чашки кристал-лизационные типа ЧКЦ исполнения 2 Пример обозначения: чашка ЧКЦ-2-100 |
Чашки выпарные плоскодонные сферические типа ЧВП исполнения 1 Пример обозначения: чашка ЧВП-1-100 |
Чашки выпарные круглодонные сферические типа ЧВК исполнения 2 Пример обозначения: чашка ЧВК-2-100 |

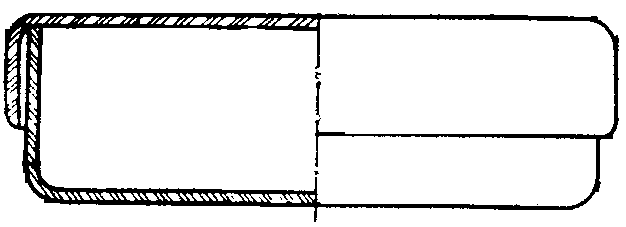

Чашка Коха типа ЧБВ (биологическая) Пример обозначения: чашка ЧБВ-100 |

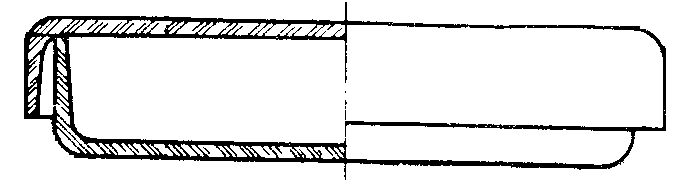

Чашка Петри типа ЧБН (биологическая) Пример обозначения: чашка ЧБН-100 |

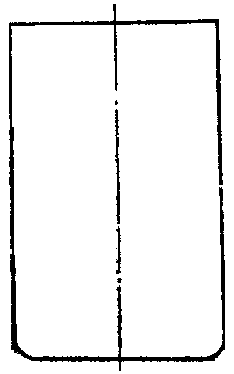

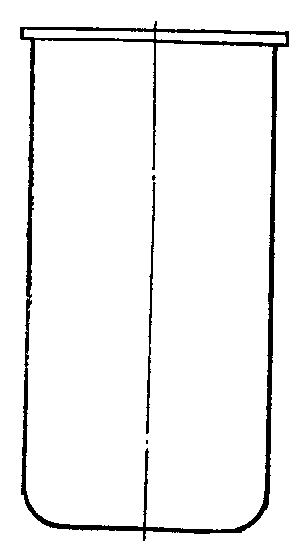

Сосуд цилиндрический типа СЦ Пример обозначения: сосуд СЦ-0,5 |
Кювета цилиндрическая типа КЦ Пример обозначения: кювета КЦ |
Рис. 53. Чашки и сосуды
6.4.9. Каплеуловители
Каплеуловители (рис. 54) предназначены для улавливания капель, уносимых парами кипящей жидкости, а также для улавливания воды при определении её с помощью различных приборов.
По ГОСТ 25336 каплеуловитель изготавливают следующих исполнений: КП-14/23 – прямой с взаимозаменяемыми конусами; КО-14/23-60 – с отводной трубкой под углом 60 с взаимозаменяемыми конусами; КО-60 – с отводной трубкой под углом 60 без взаимозаменя-емых конусов; КО-14/23-100 – с отводной трубкой под углом 100о с взаимозаменяемыми конусами; КО-100 – с отводной трубкой под углом 100 без взаимозаменяемых конусов.
Прямой типа КП Пример обозначения: каплеуловитель КП-14/23 |

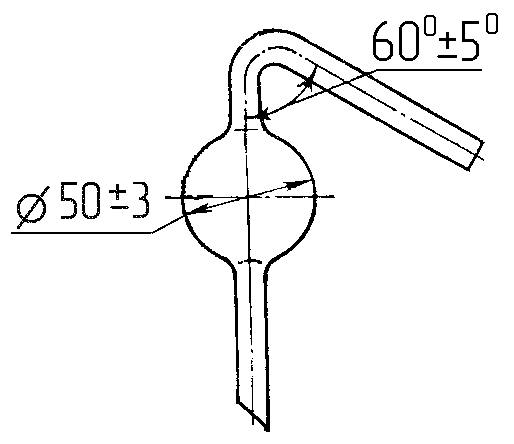

С отводной трубкой под углом 60 без шлифов типа КО Пример обозначения: каплеуловитель КО-60 |

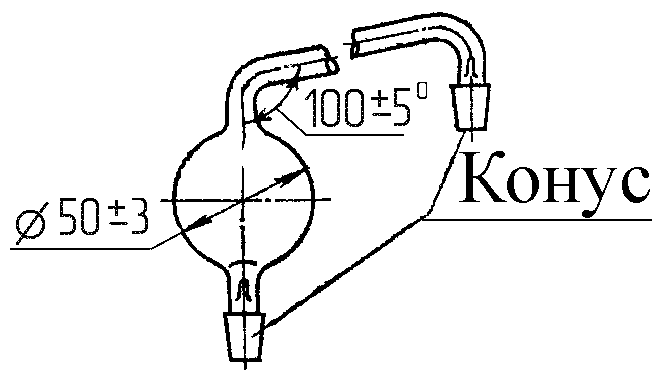

С отводной трубкой под углом 100 со шлифами типа КО Пример обозначения: каплеуловитель КО-14/23-100 |
Рис. 54. Каплеуловители
