6.4. Лабораторные посуда и оборудование
6.4.1. Пробирки
Пробирки (рис. 45) предназначены для проведения лабораторных работ. Они бывают различной формы, высоты и диаметра. В соответствии с ГОСТ 25336 пробирки выпускают следующих типов: П1 – цилиндрические с развёрнутым краем (химические); П2 – цилиндрические (биологические); П2Т – цилиндрические толстостенные; П3 – остродонные; П4 – с взаимозаменяемым конусом; П4Щ – с взаимозаменяемым конусом и отводом.
Условные обозначения пробирок типа П1 (химическая) диаметром 16 мм, высотой 150 мм из химически стойкого стекла группы ХС: пробирка П1-16-150 ХС.
6.4.2. Воронки
Воронки предназначены для проведения лабораторных работ. Они бывают различной формы и размеров (рис. 46). В соответствии с ГОСТ 25336 воронки выпускают следующих типов: В – лабораторные; ВД – де-лительные исполнения 1, 2, 3; ВК – капельные; ВП – для порошков; ВПр – предохранительные исполнения 1, 2; ВС – для сахарного производства; ВСП – для собирания паров; ВФ – для фильтрования исполнения 1, 2, 3.
Пример условного обозначения воронки типа В диаметром 36 мм, высотой 80 мм из химически стойкого стекла группы ХС: воронка В-36-80 ХС.
Цилиндрическая химическая
Пример обозначения: пробирка П1-15-150 ХС |
Цилиндрическая биологическая
Пример обозначения: пробирка П2-10-90 ХС |
Остродонная
Пример обозначения: пробирка П3-5 ХС |

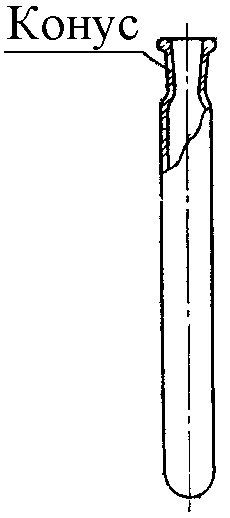

С взаимозаме-няемым конусом
Пример обозначения: пробирка П4-5-14/23 ХС |

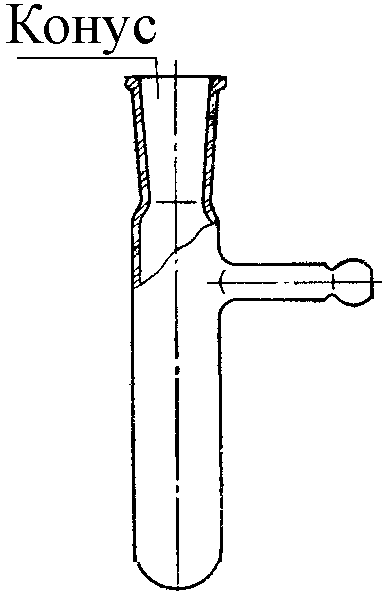

С взаимозаме-няемым конусом и отводом Пример обозначения: пробирка П4О-17-80-14/23 ХС |
Рис. 45. Пробирки
Лабораторная типа В
Пример обозначения: воронка В-56-80 ХС |
Делительная типа ВД исполнения 1 Пример обозначения: воронка ВД-1-100 ХС |
Делительная типа ВД исполнения 2 Пример обозначения: воронка ВД-2-250 ХС |
Делительная типа ВД исполнения 3 Пример обозначения: воронка ВД-3-250 ХС |
Капельная
Пример обозначения: воронка ВК-50 ХС |
|||
Рис. 46. Воронки
|
|||||||
|
|||||||
ВП для порошков
Пример обозначения: воронка ВП ХС |
ВС для сахарного производства Пример обозначения: воронка ВС ХС |
Предохранительная ВПр исполнения 1 Пример обозначения: воронка ВПр 1 ХС |
Предохранительная ВПр исполнения 2 Пример обозначения: воронка ВПр 2 ХС |
||||
Для собирания паров ВСП Пример обозначения: воронка ВСП ХС |
Для фильтрования ВФ исполнения 1 Пример обозначения: воронка ВФ-1-100 ХС |
Для фильтрования ВФ исполнения 2 Пример обозначения: воронка ВФ-2-56 ХС |
Для фильтрования ВФ исполнения 3 Пример обозначения: воронка ВФ-3-110 ХС |
||||
Рис. 46. Продолжение
