6.3.3. Шлифы сферические, плоские, цилиндрические
6.3.3.1. Шлифы сферические взаимозаменяемые. Сборка узлов из стекла на конусных соединениях придает жесткость всей конструкции, что особенно неблагоприятно сказывается на крупногабаритных приборах и аппаратах, где малейшее отклонение детали может привести к ее поломке. Эти конструктивные недостатки конусных соединений исключены у сферических шлифов (рис. 39). Сферический шлиф никогда не заклинивается и не «заедает». Соединения на сферических шлифах (шар – чашка) представляют собой гибкие шарниры, позволяющие поворачи-ваться деталям на угол до 20. Плотность, являющаяся существенным фактором соединительных элементов, у сферических шлифов больше, чем у конусных, даже при изгибе до 15. Благодаря взаимозаменяемости сферических шлифов смена отдельных узлов и деталей в приборах и аппаратах производится быстрее и легче.
Условное обозначение сферического шлифа S с диаметром 7,144 мм: S7 ГОСТ 9737.
6.3.3.2. Шлифы плоские. Плоские шлифы (рис. 39) применяют в эксикаторах, колоколах, ротационных и циркуляционных выпарных аппаратах, плёночных роторных испарителях и других приборах. Хорошо отшлифованные и притёртые поверхности шлифов (с тонким слоем смазки или без неё) обеспечивают достаточную герметичность.
Крепление плоских шлифов осуществляют зажимами или специальными фланцами (рис. 39).
Сферический 1-шар; 2-чашка |
Плоский |

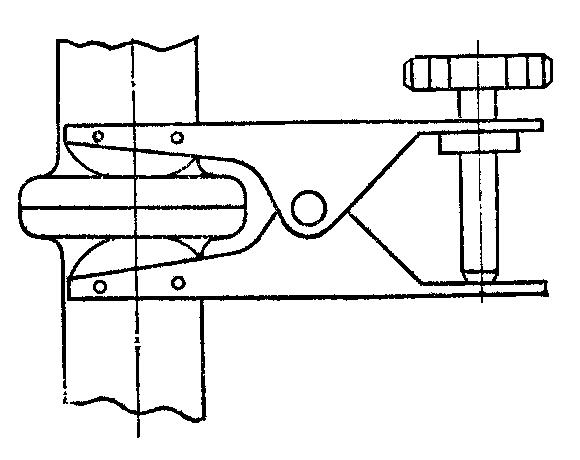

Крепление плоского шлифа зажимом
|
Фланцевое крепление плоского шлифа 1 - фланец; 2 - манжета из фторопласта; 3,4 - прок-ладки резиновые; 5 - болт; 6 - гайка; 7 - шайба |
Рис. 39. Шлифы
6.3.4. Краны
6.3.4.1. Краны соединительные. Соединительные краны (рис. 40) различной формы и размеров широко используют в приборах и аппаратах. Стандартные краны согласно ГОСТ 7995 выпускают следующих типов: К1Х – одноходовые с индивидуальной пришлифовкой; К1ХКШ – одноходовые с взаимозаменяемыми конусами; К2Х – двухходовые с индивидуальной пришлифовкой; К3Х – трёхходовые с индивидуальной пришлифовкой; КС – серповидные с индивидуальной пришлифовкой; КБ – бюреточные с индивидуальной пришлифовкой. Краны типов К1Х, К1ХКШ, К2Х, К3Х, КС изготавливают следующих исполнений: 1 – с тонкостенными боковыми трубками; 2 – с толстостенными боковыми трубками. Краны КБ выпускают следующих исполнений: 1 – с прямым проходным отверстием; 2 – с боковым проходным отверстием.
Условное обозначение двухходового крана с тонкостенными боковыми трубками, длиной муфты 50 мм и проходным отверстием 2,5 мм: кран К2Х-1-50-2,5 ГОСТ 7995.

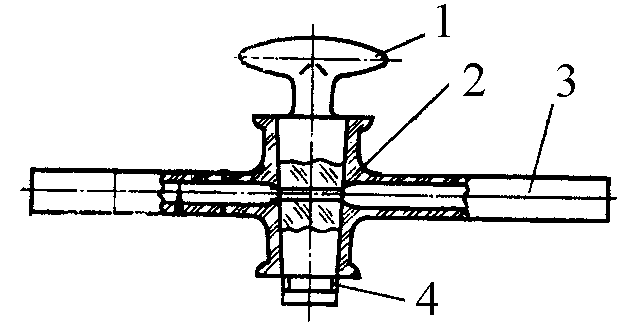

Одноходовые Пример обозначения: кран К1Х-1-28-1,6 |

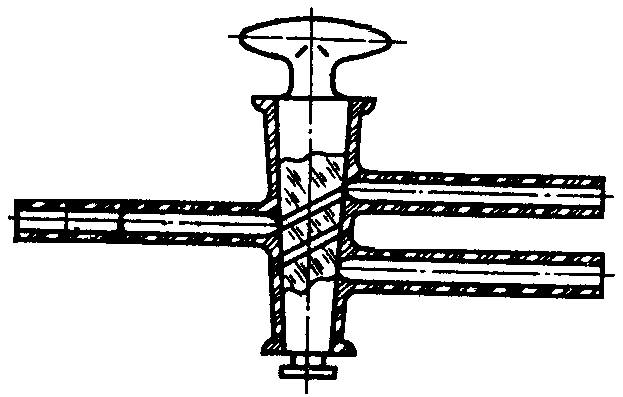

Двухходовые Пример обозначения: кран К2Х-1-50-2,5 |
Трехходовые Пример обозначения: кран К3Х-1-32-2,5 |

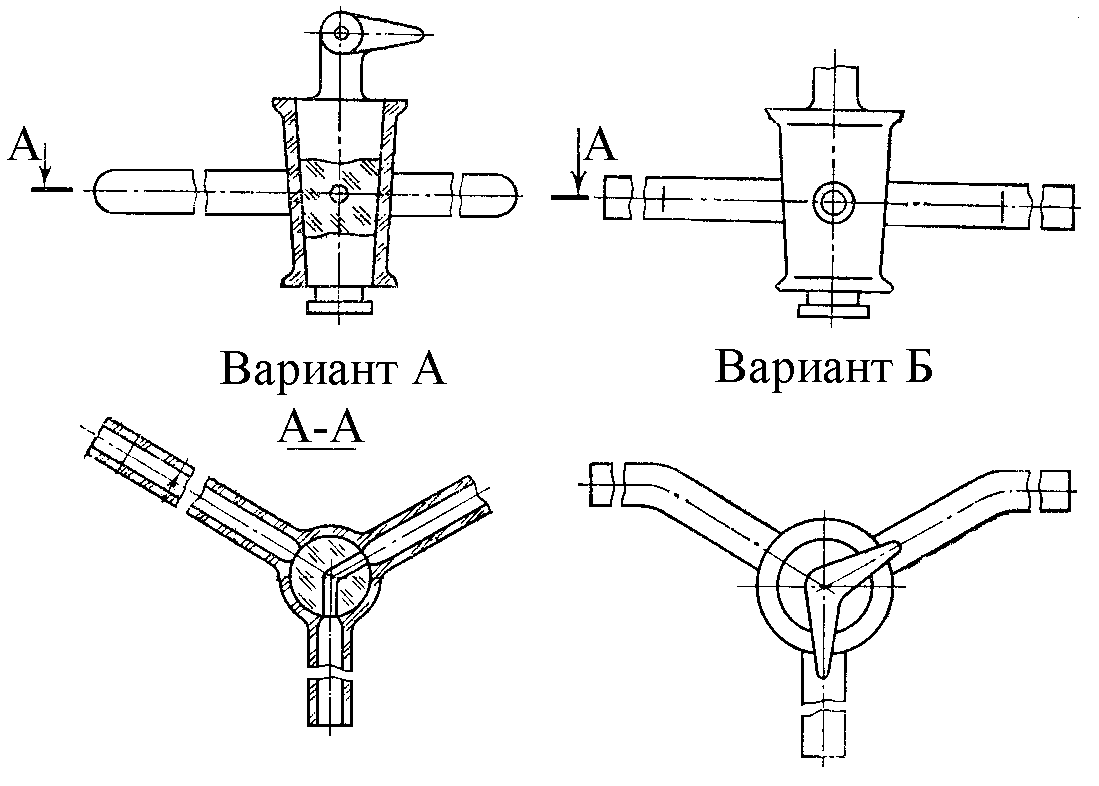

Серповидные типа КС Пример обозначения: кран КС-1Б-32-1,6 |

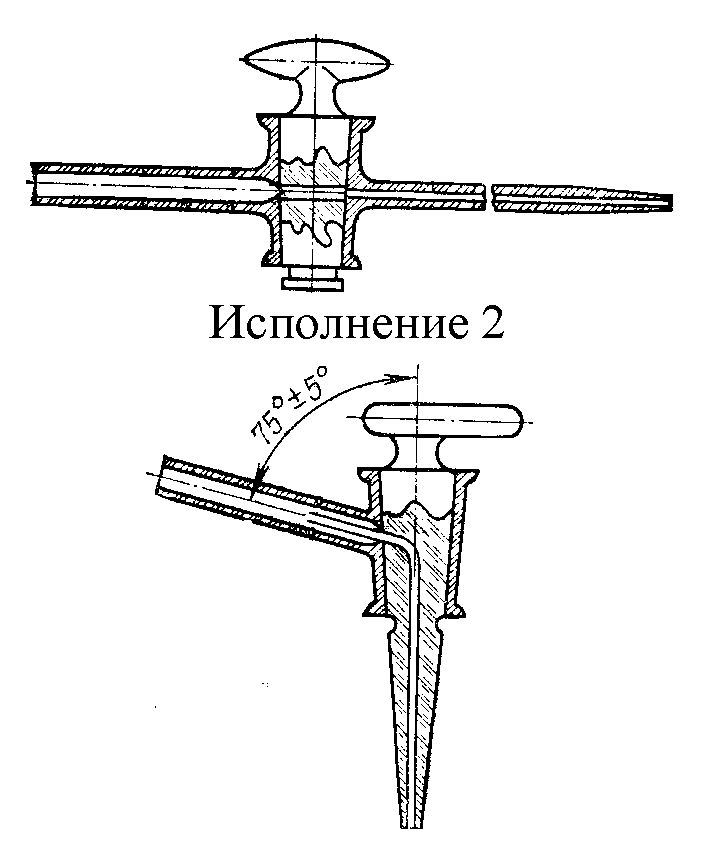

Бюреточные типа КБ Пример обозначения: кран КБ-2-30-1,6 |
Рис. 40. Краны соединительные
6.3.4.2. Краны вакуумные конусные. Вакуумные краны применяют в различных вакуумных установках, приборах, аппаратах для соединения или разобщения отдельных частей вакуумной системы. Краны, впаянные в систему и смазанные вакуумной смазкой, при постоянной работе диффузионного насоса позволяют получать вакуум до 0,0133 Па.

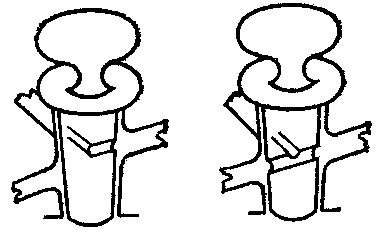

Краны имеют различную форму (рис. 41). Пробка крана может быть сплошной или полой. Если пробка сплошная, то соединительное отверстие просверливается в ее теле. Полая пробка изготавливается из трубки, в стенке которой делается отверстие, или же внутрь пробки впаивается соединительная трубка.
Одноходовые |
Двухходовые |
Трехходовые |
Четырёхходовой |
Рис. 41. Краны вакуумные конусные
6 .3.4.3. Краны с фторопластовыми (тефлоновыми) пробками (рис. 42). Применяют в бюретках, делительных воронках, приборах и аппаратах в тех случаях, когда работу проводят с агрессивными реагентами и применение смазки недопустимо (фторопластовая масса действует сама как смазка). Работают они без рывков и заеданий.
6.3.4.4. Краны плоские. Их применяют в приборах, аппаратах, бюретках, воронках (рис. 43). Они надёжны в эксплуатации, взаимозаменяемы, работают без смазки, просты в изготовлении.
6.3.4.5. Краны вакуумные плоские. Они в последнее время получили широкое распространение (рис. 44). Они удобны в работе, просты в изготовлении, могут работать без смазки и не заклиниваются. Позволяют получать вакуум до 0,0133 Па. Выпускают одно-, двух- и трёхходовые краны с проходным отверстием до 5 мм.
