6.4.3. Трубки соединительные и хлоркальциевые

Трубки соединительные (рис. 47) и хлоркальциевые (рис. 48) предназначены для сбора различных лабораторных установок, приборов, аппаратов, оборудования и предохранения различных веществ и растворов от попадания в них примесей из воздуха. С помощью оливок и резиновых шлангов они соединяются с различными деталями и узлами изделий.

Трубки соединительные изготавливают следующих типов в соответствии с ГОСТ 25336: ТС-Т – Т-образная; ТС-У – У-образная; ТС-В – вилкообразная; ТС-П – прямая с различными диаметрами.

Условные обозначения соединительных трубок типа ТС-Т диаметром 10 мм: трубка ТС-Т.

Трубки хлоркальциевые изготавливают следующих типов в соответствии с ГОСТ 25336: ТХ-П – прямая с одним шаром под пробку (исполнение 1) и с взаимозаменяемым конусом (исполнение 2); ТХ45^о – изогнутая под углом 45^о с взаимозаменяемым конусом; ТХ-U – U-образная без отводов под резиновую пробку (исполнение 1), с отводами под резиновую пробку (исполнение 2) и с отводом и пришлифованной пробкой (исполнение 3).

Условное обозначение хлоркальциевых трубок типа ТХ-П исполнения 1 диаметром 17 мм: трубка ТХ-П-1-17.

Т-образная типа ТС-Т Пример обозначения: ТС-Т - 15

У-образная типа ТС-У Пример обозначения: ТС-У - 6

Вилкообразная типа ТС-В Пример обозначения: ТС-В - 10

Прямая с разными диаметрами типа ТС-П Пример обозначения: ТС-П - 5

Рис. 47. Соединительные трубки

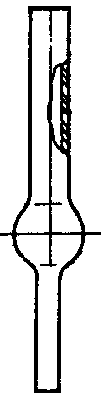

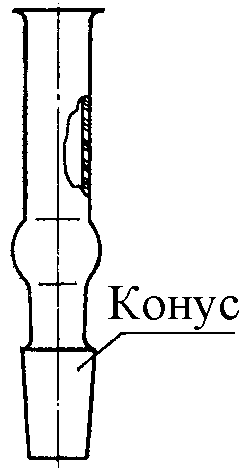

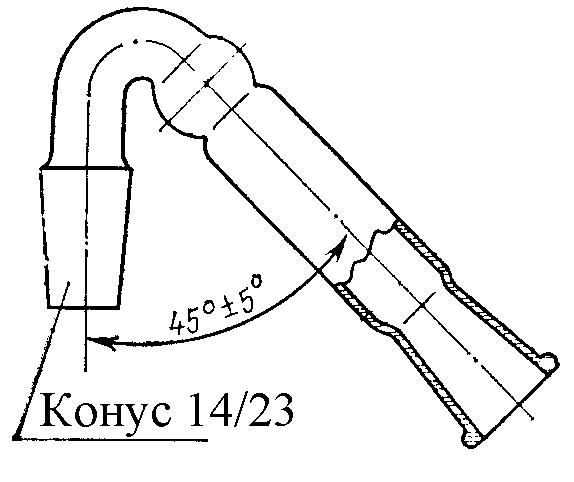

Прямые с одним шаром под пробку типа ТХ-П исполнения 1 Пример обозначения: трубка ТХ-П-1-25	Прямые с взаимозаменяемым конусом типа ТХ-А исполнения 2 Пример обозначения: трубка ТХ-А-2-19	Изогнутые под углом 45о с взаимозаменяемым конусом типа ТХ45о Пример обозначения: трубка ТХ45о-14/23

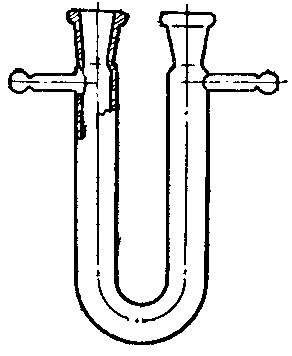

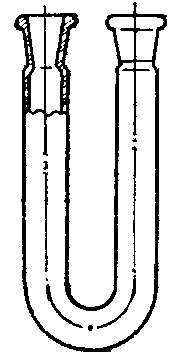

Без отводов под резиновую пробку типа ТХ-U исполнения 1 Пример обозначения: трубка ТХ-U-1-100	С отводами под резиновую пробку типа ТХ-U исполнения 2 Пример обозначения: трубка ТХ-U-2-150	С отводами и пришлифованной пробкой типа ХИ-U исполнения 3 Пример обозначения: трубка ТХ-U-3-200

Рис. 48. Трубки хлоркальциевые
