6 .4.4 Стаканы
Лабораторные стаканы представляют собой тонкостенные цилиндры различной вместимости. Они делятся на низкие и высокие, с носиком и без носика. В соответствии с ГОСТ 25336 стаканы изготавливают следующих типов: В – высокие; Н – низкие; исполнений: 1 – с носиком; 2 – без носика (рис. 49).
Условное обозначение стаканов высоких (тип В) с носиком (исполнение 1) вместимостью 250 мл из термически стойкого стекла группы ТС: стакан В-1-250 ТС.
6.4.5. Колбы
Колбы предназначены для проведения различных препаративных и аналитических работ. Колбы (рис. 50) изготавливают следующих типов в соответствии с ГОСТ 25336:
К – круглодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
П – плоскодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
КГУ-2 – круглодонные с двумя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГУ-3 – круглодонные с тремя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГП-3 – круглодонные с тремя горловинами, расположенными параллельно, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГП-4 – круглодонные с четырьмя горловинами, расположенными параллельно, с взаимозаменяемыми конусами;
КН – конические с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
ГР – грушевидные с взаимозаменяемыми конусами;
Кьельдаля – грушевидные с взаимозаменяемыми конусами (исполнение 1) и с цилиндрическими горловинами (исполнение 2);
О – остродонные с взаимозаменяемыми конусами;
ОГ-2 – остродонные с двумя горловинами с взаимозаменяемыми конусами;
ОГ-3 – остродонные с тремя горловинами с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КП (Вюрца) – круглодонные для перегонки с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
ОП – остродонные для перегонки с взаимозаменяемыми конусами;
КРН – круглодонные для разгонки нефти и нефтепродуктов.
Условное обозначение колб типа К (круглодонная) исполнения 1 (с взаимозаменяемыми конусом 29/32) вместимостью 250 мл из термически стойкого стекла группы ТС: колба К-1-250-29/32.
Колбы с тубусом (рис. 50) предназначены для фильтрования в вакууме. В соответствии с ГОСТ 25336 их изготавливают двух исполнений: 1 – без взаимозаменяемого конуса; 2 – с взаимозаменяемым конусом.
Колбы Фаворовского (рис. 50) применяют в лаборатории для перегонки при атмосферном давлении и при остаточном давлении 13,3 гПа (10 мм рт.ст.).

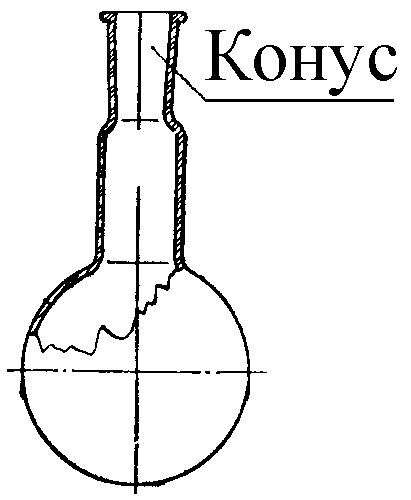

Круглодонная типа К со шлифами
Пример обозначения: колба К-1-50-14/23 |

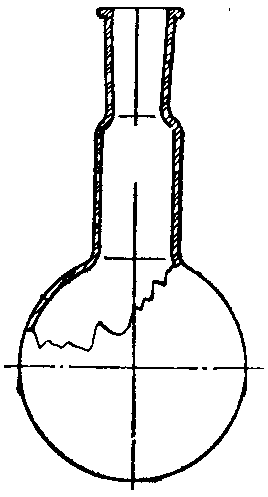

Круглодонная типа К без шлифов
Пример обозначения: колба К-2-100 |

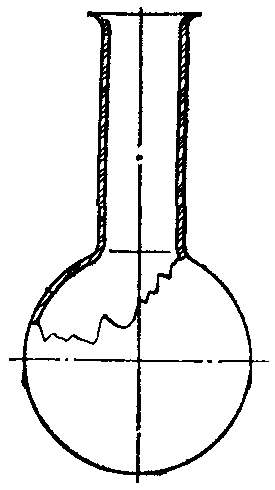

Круглодонная типа К с цилиндри-ческой горловиной Пример обозначения: колба К-3-100 |
Плоскодонная типа П со шлифами
Пример обозначения: колба П-1-50-29/32 |
Плоскодонная типа П без шлифов
Пример обозначения: колба П-2-1000 |
Плоскодонная типа П с цилинд-рическими горловинами
Пример обозначения: колба П-3-1000 |

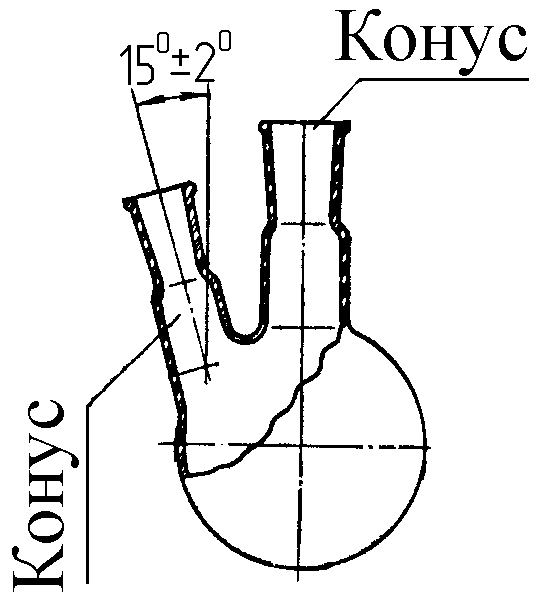

Круглодонная с двумя горловинами, расположенными под углом, типа КГУ-2 со шлифами Пример обозначения: колба КГУ-2-1-500-14/23 |

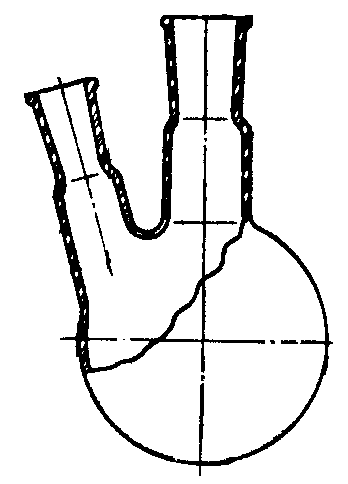

Круглодонная с двумя горловинами, расположенными под углом, типа КГУ-2 без шлифов Пример обозначения: колба КГУ-2-2-500-14/23 |
|
|
|
|
Рис. 50. Колбы |
|||

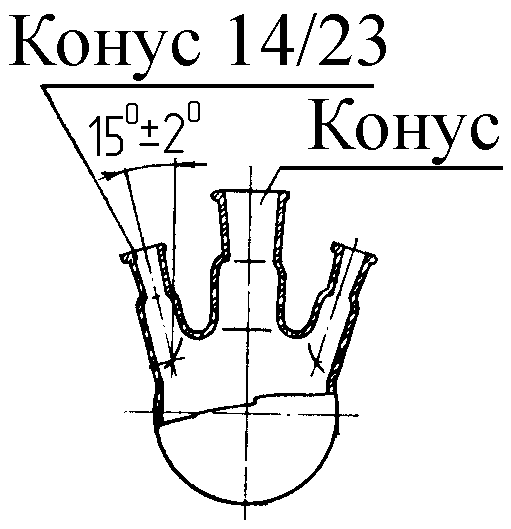

Круглодонная с тремя горловинами, расположенными под углом типа КГУ-3 со шлифами Пример обозначения: колба КГУ-3-1-250-29/32-14/23-14/23 |

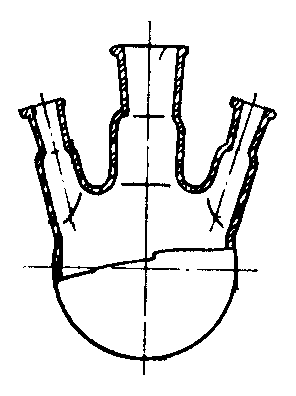

Круглодонная с тремя горловинами, расположенными под углом типа КГУ-3 без шлифов Пример обозначения: колба КГУ-3-2-500 |

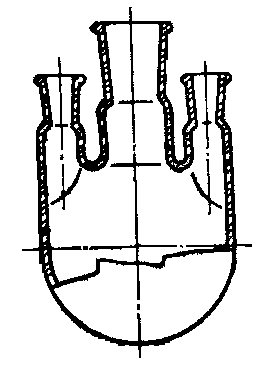

Круглодонная с тремя горловинами, расположенными параллельно типа КГП-3 со шлифами Пример обозначения: колба КГП-3-1-250-29/32-14/23-14/23 |
Круглодонная с тремя горловинами, расположенными параллельно типа КГП-3 без шлифов Пример обозначения: колба КГП-3-2-1000 |

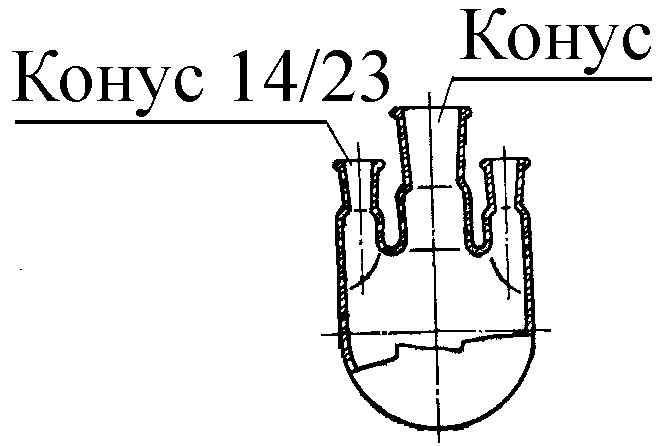

Круглодонная с четырьмя горловинами, расположенными параллельно типа КГП-3 со шлифами Пример обозначения: колба КГП-4-1-500-29/32-14/23-14/23-14/23 |

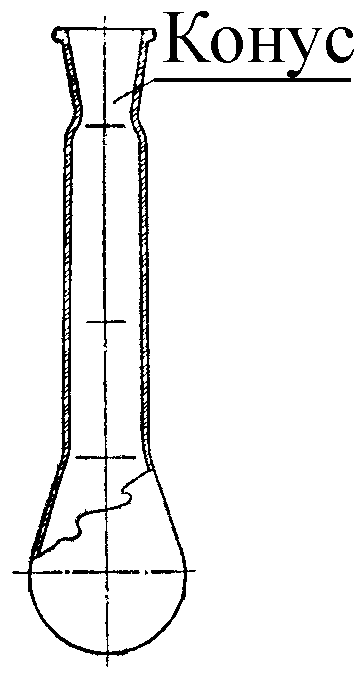

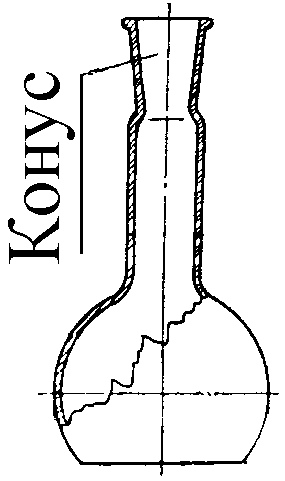

Кьельдаля с взаимозаменяе-мыми конусами исполнения 1
Пример обозначения: колба Кьельдаля-1-250-29/32 |
Кьельдаля с цилиндрическими горловинами исполнения 2
Пример обозначения: колба Кьельдаля-2-100-29 |

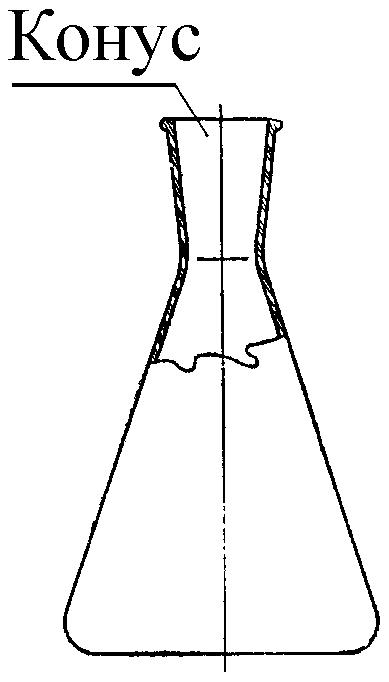

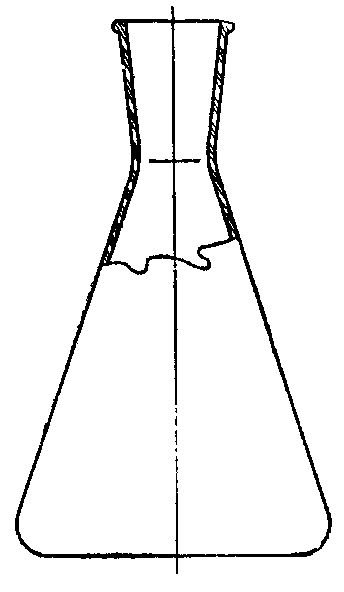

Коническая типа Кн (Эрленмейера) с взаимозаменяемыми конусами исполнения 1
Пример обозначения: колба Кн-1-100-29/32 |
Рис. 50. Продолжение
|
|||
Коническая типа Кн (Эрленмейера) без шлифов исполнения 2 Пример обозначения: колба Кн-2-50-19/26 |

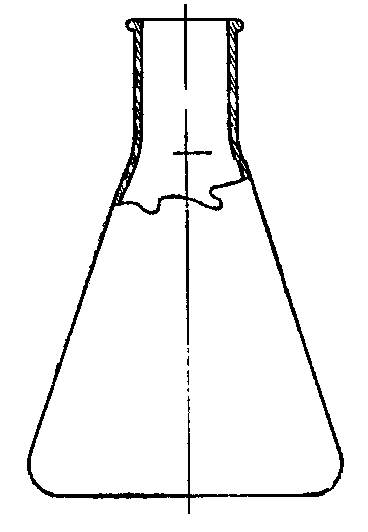

Коническая типа Кн с цилиндрическими горловинами исполнения 2 Пример обозначения: колба Кн-3-25-14/23 |

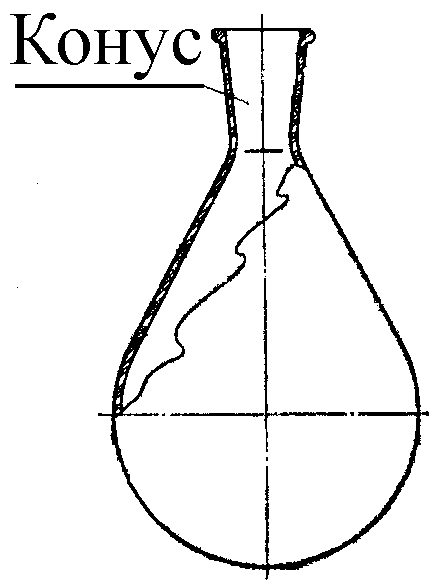

Грушевидная типа Гр
Пример обозначения: колба Гр-50-14/23 |
Остродонная типа О
Пример обозначения: колба О-250-29/32 |

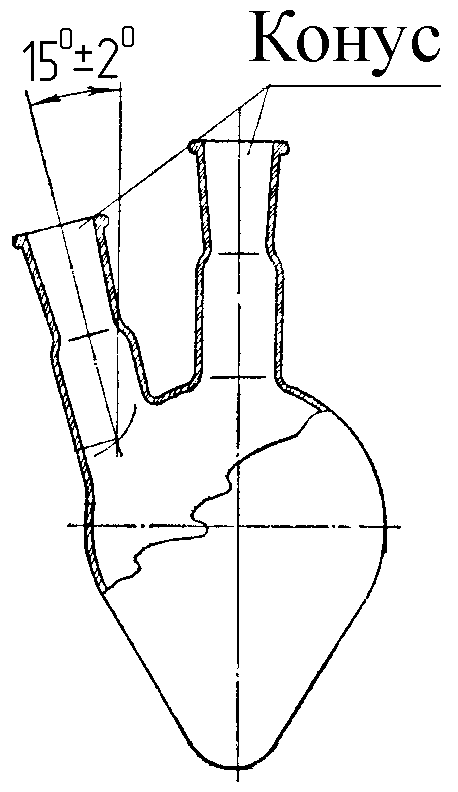

Остродонная с двумя горловинами со шлифами типа ОГ-2 Пример обозначения: колба ОГ-2-100-14/23 |
Остродонная с тремя горловинами со шлифами типа ОГ-3 Пример обозначения: колба ОГ-3-1-100-14/23 |
Остродонная с тремя горловинами без шлифов типа ОГ-3 Пример обозначения: колба ОГ-3-2-50-14 |

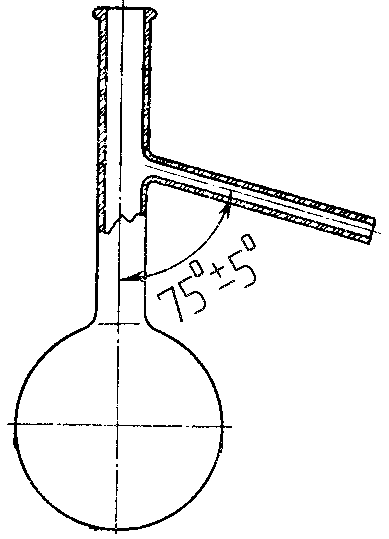

Круглодонная для перегонки типа КП (Вюрца) со шлифами
Пример обозначения: колба КП-1-100-29/32 |
Рис. 50. Продолжение
|
|||
|
|||

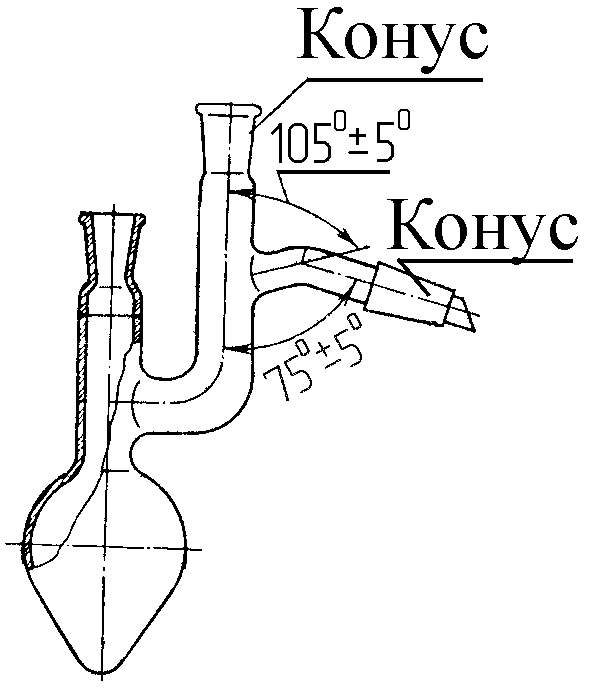

Остродонная для перегонки, типа ОП (Кляйзена) Пример обозначения: колба ОП-100-14/23 |
Круглодонная для разгонки нефти и нефтепродуктов, типа КРН Пример обозначения: колба КРН-100 |
С тубусом без шлифа
Пример обозначения: колба 1-500 |
Фаворовского
Пример обозначения: колба Фаворовского-250 |
Рис. 50. Окончание
