6.3.2. Соединительные элементы с взаимозаменяемыми конусами
Соединительные элементы – переходы, керны, муфты, аллонжи, затворы, насадки – применяют при сборке различных лабораторных приборов, аппаратов и установок. Соединительные элементы изготавливают в соответствии с ГОСТ 25336.
6.3.2.1. Переходы. Их изготавливают следующих типов (рис. 32): П1 – переход с одной горловиной (исполнения 1 и 2); П1О – переход с одной горловиной и отводом; П1И – переход с одной горловиной изогнутый; П2П – переход с двумя параллельными горловинами (двурогий форштос); П2У – переход с двумя горловинами под углом (двурогий форштос); П3П – переход с тремя параллельными горловинами (трехрогий форштос).
Условное обозначение перехода: переход П1-1-14/23-12/21 ТС ГОСТ 25336-82 – тип П1 исполнения 1 с взаимозаменяемыми конусами керна 14/23 и муфты 12/21 из термически стойкого стекла группы ТС.
П1 исполнения 1 Пример обозначения: переход П1-1-14/23-12/21 ТС |
П1 исполнения 2 Пример обозначения: переход П1-2-14/23-19-26 Симакс |
П10 Пример обозначения: переход П10-14/23-14/23 ХС3 |

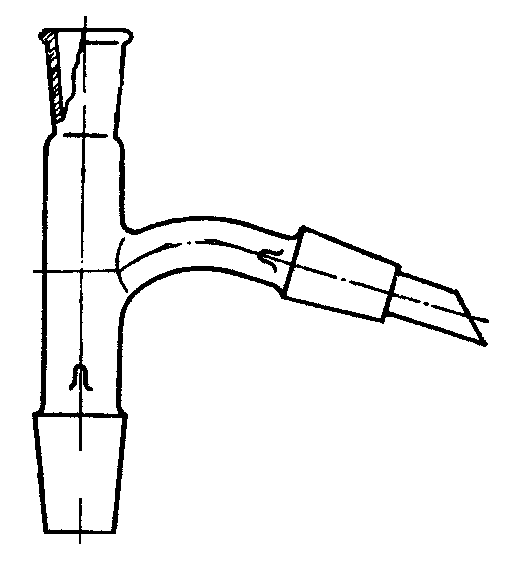

П1И Пример обозначения: переход П1И-14/23-14/23 ТС |
||
П2П Пример обозначения: переход П2П-19/26-14/23-14/23 Симакс |

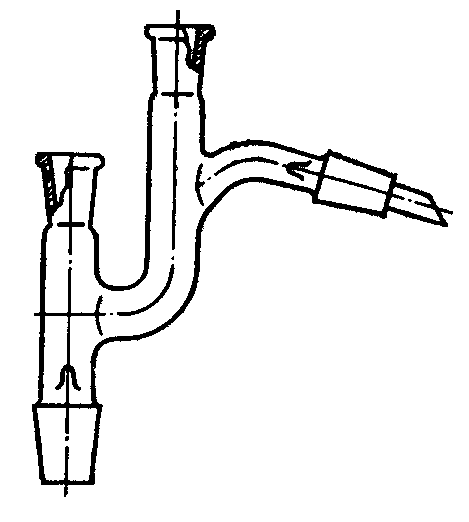

П2У Пример обозначения: переход П2У-14/23-14/23 ТС |
П3П Пример обозначения: переход П3П-14/23-14/23-10/19 ТС |
|||
Рис. 32. Переходы
6.3.2.2. Изгибы.
Изготавливают следующих типов (рис.
33): И
75о2К
– изгиб под углом 75о с двумя
кернами; И
75оКМ
– изгиб под углом 75о с керном и
муфтой; И
90оКМ
– изгиб под углом 90о с керном и
муфтой; И
105оКМ
– изгиб под углом 105о с керном и
муфтой.
Условное обозначение изгиба: изгиб И 75оКМ-14/23-14/23 ТС ГОСТ 25336-82 – тип И 75о2КМ с взаимозаменяемыми конусами керна 14/23 и муфты 14/23 из термически стойкого стекла группы ТС
И 75о2К Пример обозначения: изгиб И 75о2К-19/26-14/23 ТС |

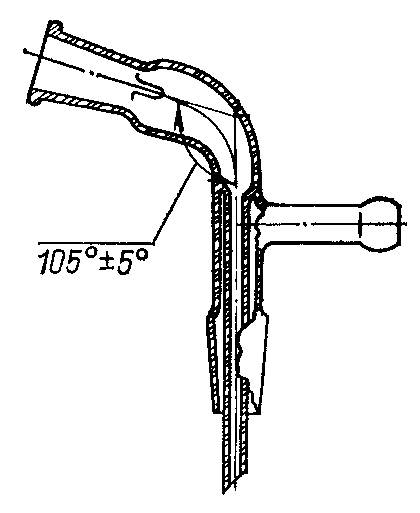

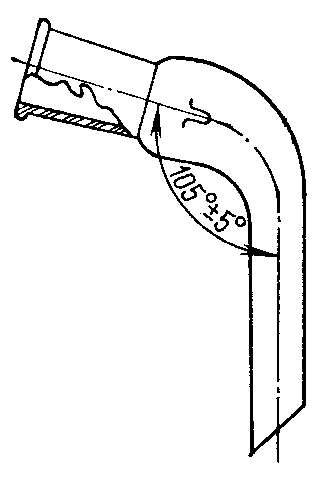

И 75оКМ, И 90оКМ, И 105оКМ Пример обозначения: изгиб И 75оКМ-14/23-14/23 ТС |
Рис. 33. Изгибы

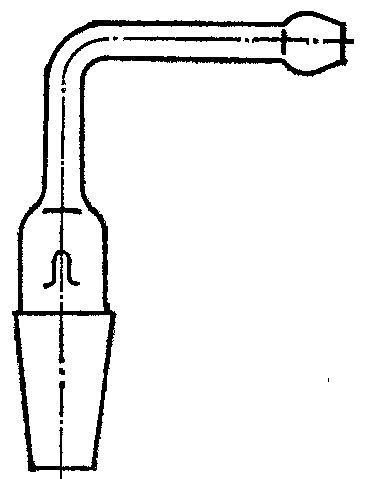

6.3.2.3. Керны. Изготавливают следующих типов (рис. 34): КПО – керн с прямым отводом; КИО – керн с изогнутым отводом.
КПО |
КИО |
Рис. 34. Керны
Условные обозначения кернов типа КПО и КИО с взаимозаменяемыми конусами 14/23 из термически стойкого стекла группы ТС: керн КПО-14/23 ТС ГОСТ 25336-82; керн КИО-14/23 ТС ГОСТ 25336-82.
6.3.2.4. Муфты. Изготавливают следующих типов (рис. 35): МПО – муфта с прямым отводом; МИО – муфта с изогнутым отводом.
МПО |

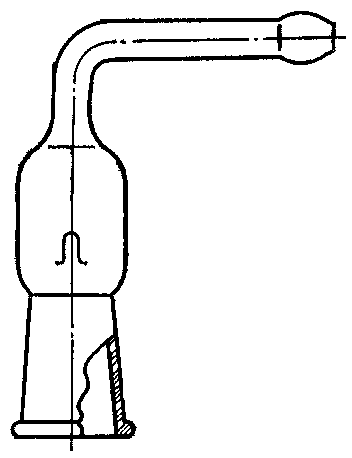

МИО |
Рис. 35. Муфты
Условные обозначения муфт типа МПО и МИО с взаимозаменяемыми конусами 14/23 из термически стойкого стекла группы ТС: муфта МПО-14/23 ТС ГОСТ 25336-82; муфта МИО-14/23 ТС ГОСТ 25336-82.
6.3.2.5. Аллонжи. Изготавливают следующих типов (рис. 36): АИ – аллонж изогнутый с отводом; АО – аллонж прямой с отводом; АП – аллонж «паук»; АКП – аллонж в комплекте с «пауком»; АКП – аллонж; АКП – «паук».
Условные обозначения аллонжей: типа АИО с взаимозаменяемыми конусами керна 19/26 и муфты 14/23 с длиной аллонжа 60 мм из термически стойкого стекла группы ТС: аллонж АИО-19/26-14/23-60 ТС ГОСТ 25336-82.
АИ Пример обозначения: АИ-16/26-60 ТС |
АИО Пример обозначения: АИО-19/26-14/23-60 |
АО Пример обозначения: АО-14/23-14/23 ТС |
|
АП Пример обозначения: АП-14/23-14/23 ТС |

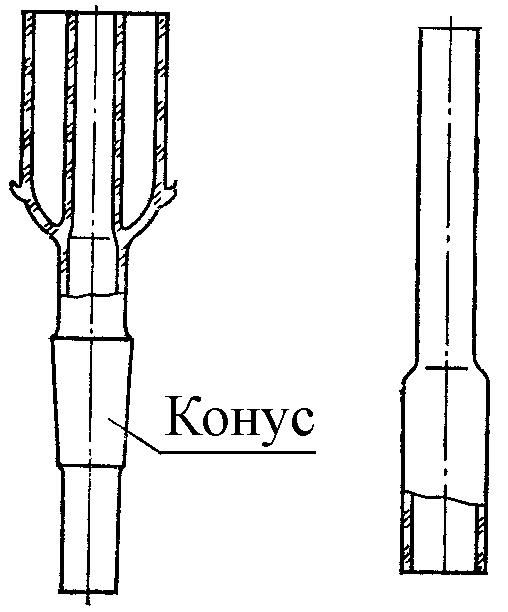

АКП Пример обозначения: комплект АКП-14/23-14/23 ТС |
||
Рис. 36. Аллонжи

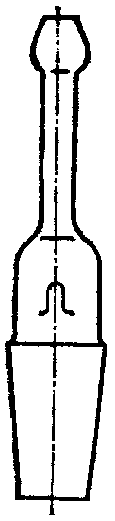

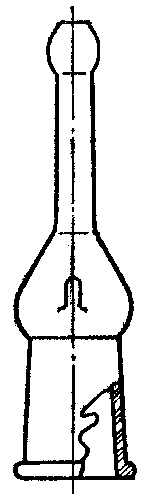

6.3.2.6. Затворы. Изготавливают следующих типов (рис. 37): ЗВ – затворы высокие; ЗН – затворы низкие.
Условное обозначение затворов типа ЗВ с взаимозаменяемым конусом керна 19/26 из термически стойкого стекла группы ТС: затвор ЗВ-19/26 ТС ГОСТ 25336-82.
ЗВ Пример обозначения: затвор ЗВ-19/26 ТС |
ЗН Пример обозначения: затвор ЗН-29/32 ТС |
Рис. 37. Затворы
6.3.2.7. Насадки. Изготавливают следующих типов (рис. 38): Н1 – насадка с одной горловиной (насадка Вюрца); Н2: насадка с двумя горловинами (насадка Кляйзена).
Условное обозначение насадок типа Н1 с взаимозаменяемыми конусами керна насадки 18/2, муфты насадки 14/23 и керна отводной трубки 14/23 из термически стойкого стекла группы ТС: насадка Н1-19/26-14/23-14/23 ТС ГОСТ 25336-82.
Н1 (Вюрца) Пример обозначения: насадка Н1-19/26-14/23-14/23 ТС |
Н2 (Кляйзена) Пример обозначения: насадка Н2-19/26-14/23 ТС |
Рис. 38. Насадки
