Монолитные опускные колодца. Опалубки. Технология бетонирования.
Сущность опускного колодца состоит в том, что конструкцию вначале устанавливают или бетонируют на поверхности земли, а затем внутри ее разрабатывают грунт в направлении от центра к ножу. Оболочка колодца по мере разработки грунта внутри ее под действием собственного веса опускается, выдавливая оставшийся грунт из-под ножа внутрь колодца.
Пo своему назначению опускные колодцы делятся на два вида:
применяемые для строительства фундаментов сооружений и для устройства заглубленных помещений.
Первые применяются для фундаментов ответственных сооружений. Такие фундаменты должны опираться на плотные надежные грунты, которые часто залегают на значительной глубине от поверхности земли, под слоем слабых водонасыщенных пород. Поэтому их, как правило, опускают на значительную глубину (до 80 м и более), и они в основном имеют небольшие размеры в плане.
Вторые используются для размещения в них разнообразного технологического оборудования и служебных помещений. Поэтому такие колодцы отличаются значительными размерами в плане и несколько меньшей глубиной опускания (до 60 м). Известны сооружения опускных колодцев с размером в плане до 260 х 52 м или диаметром до 60 м.
По форме в плане бывают круглые, прямоугольные, овальные, треугольные и пр. Лучше всего опускаются и работают круглые. Исключительно важное значение для успешного погружения опускного колодца имеет сопротивление, возникающее от сил трения о грунт его наружной поверхности. Это зависит от характеристики грунта, глубины погружения, формы наружных стен.
Погружение опускного колодца в грунт происходит в результате преодоления сил трения по грунту силами собственного веса колодца, а в некоторых случаях с использованием дополнительной пригрузки или дополнительного усилия, передаваемого на колодец.
Для успешного погружения колодца требуется соблюдение следующего условия:
G + Gп ≥ Кп ∑ Тст (2.16)
где G - собственный вес колодца; Gп - дополнительная пригрузка или усилие, передаваемое на колодец; Кп = 1,15 - коэффициент условий работы при погружении; ∑ Тст - силы трения стен по грунту. Сила трения стен о грунт определяется по формуле
∑ Тст = L (H – 1.5)f 0 (2.17)
где L - внешний периметр опускного колодца, м; Н - общая глубина
погружения, м; f0 - средневзвешенное значение удельных сил трения, т/м2,
Работы по возведению опускных колодцев включают следующие этапы: подготовка строительной площадки и приспособлений для погружения; сооружение стен колодца; выемка грунта и погружение колодца; заполнение полости бетоном или устройство днища.
Для уменьшения и равномерной передачи на поверхность грунта давления от первого яруса опускного колодца до начала работ по бетонированию или монтажу под ножевую часть колодца подготавливают временное основание в виде песчано-щебеночных призм, деревянных или железобетонных подкладок, железобетонных монолитных или сборных колец (рис. 2.14).
Рис. 2.14. Схемы установки ножа опускного колодца на временное основание:
а - песчаную подушку; б - насыпную грунтовую или щебеночную призму; в - песчаную подушку и деревянные опоры; г - траншею; д - опорное кольцо из железобетонных элементов; I - нож; 2 - деревянная подкладка; 3 - песчаная подушка; 4 - грунтовая призма; 5 - деревянная опора; 6 - траншея; 7 - опалубка; 8 - фор-шахта; 9 - опорная стойка; 10 - песчаная засыпка; 11 - опорное кольцо; 12 - уплотненный щебень; 13 -разделительные доски
При устройстве монолитных опускных колодцев в качестве опалубки применяются разборно-переставные опалубки; железобетонные тонкостенные плиты-оболочки; переставные металлические опалубки и стационарные деревянные опалубки.
Для бетонирования применяют бетон класса В20 с водоцементным отношением 0,4 - 0,45, с осадкой конуса 40 - 60 мм.
Арматура поставляется на строительную площадку в виде укрупненных элементов: армокаркасов, армосеток и армоблоков.
В начале на подготовленное временное основание монтируют армокаркас ножа (рис. 2.15). Затем на армокаркас закрепляют опалубку. Возможно бетонирование ножа колодца в траншее в распор. При этом форма траншеи должна соответствовать форме ножа.

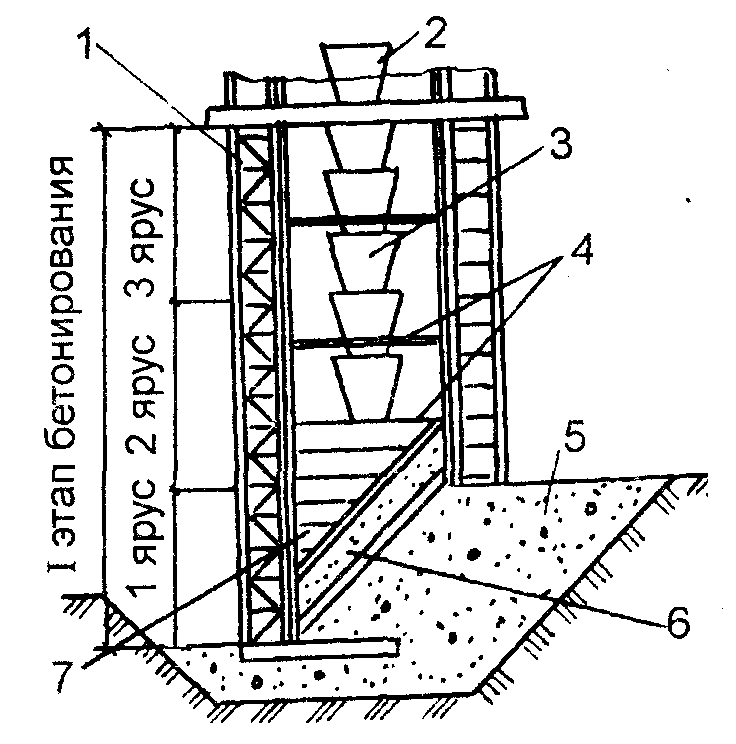

Рис 2.15. Схема возведения стены опускного колодца:
1 - опалубка стены колодца; 2 -воронка для приема бетонной смеси: 3 - гибкий хобот; 4 - арматурный каркас; 5 - щебеночная призма; 6 - плиты опалубки; 7 -нож колодца
Стены колодца при бетонировании разбивают на ярусы, а ярусы на блоки. Высота яруса определяется расчетным сопротивлением грунта под ножом, конструкцией временного основания и производительностью крана.
Укладку бетонной смеси в стены опускных колодцев выполняют следующим образом: при вст = 0,5 м, hукл< 2 м смесь подается на площадки лесов, затем по лоткам к месту укладки; при вст = = 0,5 - 1,2 м, hук >.3 бетонирование ведут через звеньевые хоботы с шагом 3 м по"периметру стены; при вст > 1,2 м разгрузку бадей производят непосредственно у места укладки.
Распалубку ножа и нижнего яруса колодца начинают только после достижения бетоном 100%-й проектной прочности. Верхние ярусы колодца можно распалубливать при 70%-й проектной прочности.
