Монтаж балочных, ферменных конструкций.
Выполняют с предварительной раскладкой балок и ферм или непосредственно с транспортных средств. Раскладку ферм и балок производят вдоль пролета таким образом, чтобы кран с монтажной стоянки мог устанавливать их в проектное положение без изменения вылета стрелы. Для обеспечения устойчивости монтируемых элементов их складируют в специальных кассетах. Подстропильные фермы обычно монтируют в одном потоке с подкрановыми балками. Перед подъемом балки и фермы обустраивают люльками и лестницами устанавливают струбцины для временного крепления, навешивают страховочный канат, расчалки и оттяжки. В зависимости от линейных размеров ферм и балок для их строповки используют различные системы траверс, с захватом конструкции за 2иди 4 точки Все захваты являются полуавтоматическими, позволяющими дистанционно расстропить конструкцию ( выдергиванием запорного замка ) Посте подъема, установки и выверки 1-ую ферму раскрепляют расчалками, а последующие крепят специальными распорками. Затем производят монтаж плит покрытия. Более индустриальным является использование кондуктора распорки, состоящего из распорки с захватом установленной на ходовой тележке. Для закрепления кондуктора в рабочем положении тележка снабжена фиксирующими упорами и натяжным устройством. Опускание и подъем распорки осуществляют при помощи электропривода. Кондуктор - распорку устанавливают на смонтированное покрытие из плит. После установки фермы на колонны распорку кондуктора опускают и захватывают верхний пояс фермы. Выверку производят за счет перемещения каретки. Для монтажа балок и ферм часто используют передвижные и самоходные телескопические и шарнирные вышки и подъемники.
№ 32
Монтаж перекрестно-стержневых и рамных конструкций.
Перекрестно-стержневые системы, называемые структурами, состоят из многократно повторяющихся линейных элементов, образующих систему часто расположенных пересекающихся ферм. Такие системы покрытий обладают повышенной жесткостью, меньшей (примерно в два раза) строительной высотой по сравнено с плоскими фермами, что позволяет сократить объем здания и связанные с ним эксплуатационные расходы.
Покрытие
здания рынка решено в виде четырехгранной
пирамиды, имеющей в плане размеры 60Х60
и высоту 26,8 м. Пирамида образована из
четырех попарно симметричных структурных
плит соединенных в ребрах пирамиды.
Структурные плиты-грани собирали на
строительной площадке из отдельных
короткомерных стержневых трубчатых
элементов.

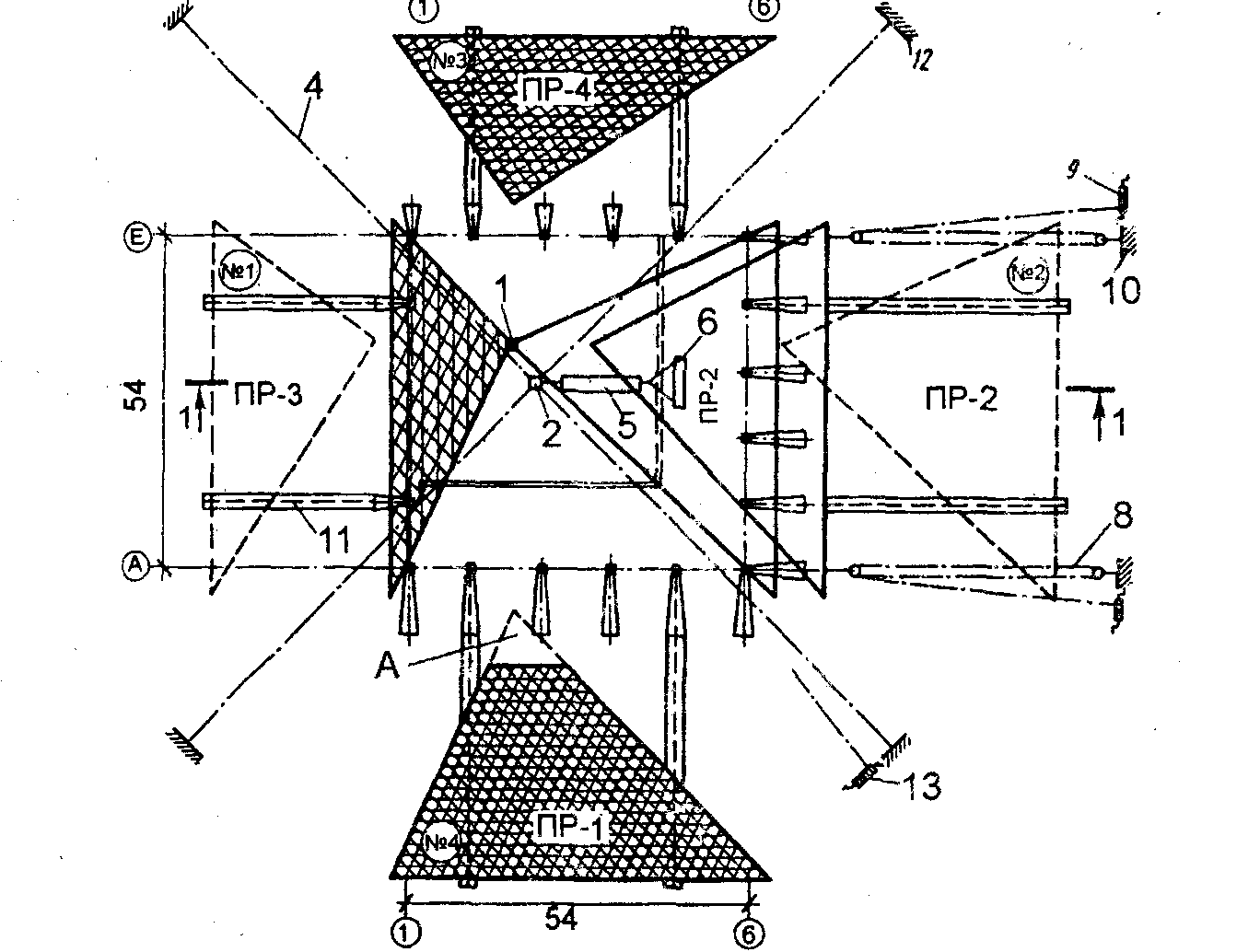

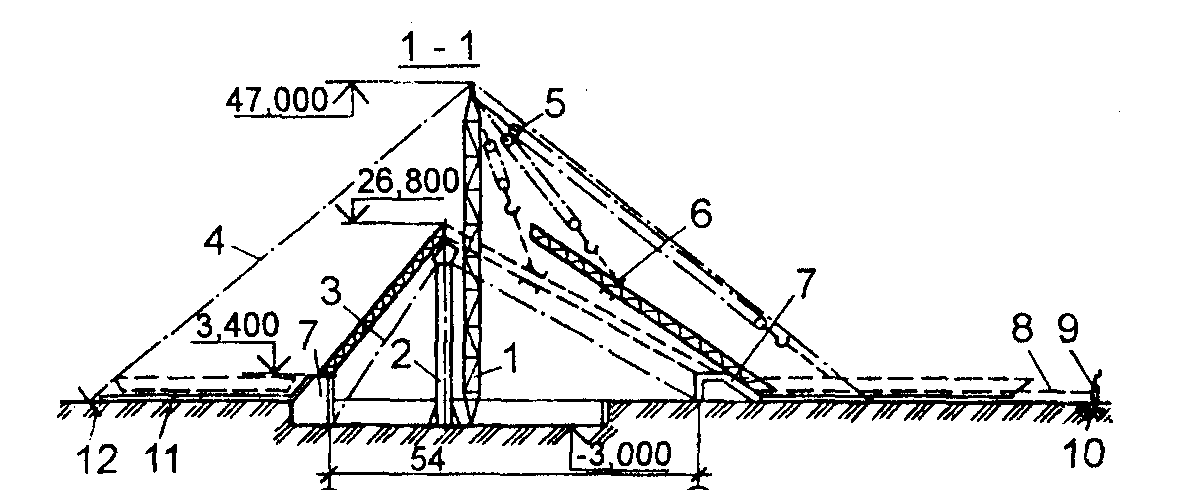

Рис. 3.28. Схема монтажа граней покрытия пирамидальной формы с применением такелажной оснастки:
I - монтажная мачта; 2 - временная опора; 3 - расчалки времен-нойопоры; 4-расчалки монтажной мачты; 5 - грузовой полиспаст монтажной мачты; б - распределительная траверса; 7 - железобетонные опоры-пилоны; 8 - тормозной полиспаст; 9 - тормозная ручная лебедка; 10-якоръ тормозного полиспаста; 11 -рельсовые направляющие по шпалам; 12 - якоря расчалок; 13 - грузовая электрическая лебедка; № 1...4 - положение граней в период укрупни-теяьной сборки и последовательность ихмотажа (участок А грани ПР-1 монтируют после демонтажа мачты)
Рамные конструкции большепролетных зданий характеризуются значительными габаритами и массой ригеля, в связи, с чем на монтажную площадку ригель поступает отдельными элементами длиной до 12....13 м. Перед монтажом элементы ригеля укрупняют.
При монтаже ригеля частями каждую из них устанавливают на две опоры — постоянную и временную (при числе временных опор более одной—на несколько временных). Во избежание работы нижнего пояса на местный изгиб опоры располагают только под узлами ригеля. Достоинством такого способа монтажа является возможность применения кранов относительно небольшой грузоподъемности, недостатками — дополнительный расход стали на временные опоры, значительный объем работ, выполняемый наверху, увеличенная продолжительность монтажа.
При подъеме полностью собранного ригеля одним краном происходит изменение расчетной статической схемы его работы — он превращается в двухконсольную балку. При этом меняются знаки усилий в поясных и раскосных элементах. Достоинства монтажа цельнособранного ригеля заключаются в выполнении
большинства работ на земле и ускорении темпов монтаж. При монтаже блоков рамного покрытия с использованием системы полиспастов и лебедок стойки рамы предусматривали большей высоты с консолями для возможности подвески к ним неподвижных блоков полиспастов. Ригели собирали непосредственно в зоне подъема блока в горизонтальном положение
Схема монтажа ригелей рамных конструкций:
а.б- монтаж частями на временных опорах (два верхн рис) ; в – двумя мачтами.
№ 33
