Крылья обратной стреловидности (кос)
Они обладают рядом преимуществ, но также и недостатков, что сдерживает их широкое применение. Только небольшое число самолетов (истребитель F29VS, Learjet LRXX…) имеют такие крылья, но они не играют заметной роли ни в боевом потенциале США, ни в пассажирских перевозках.
1

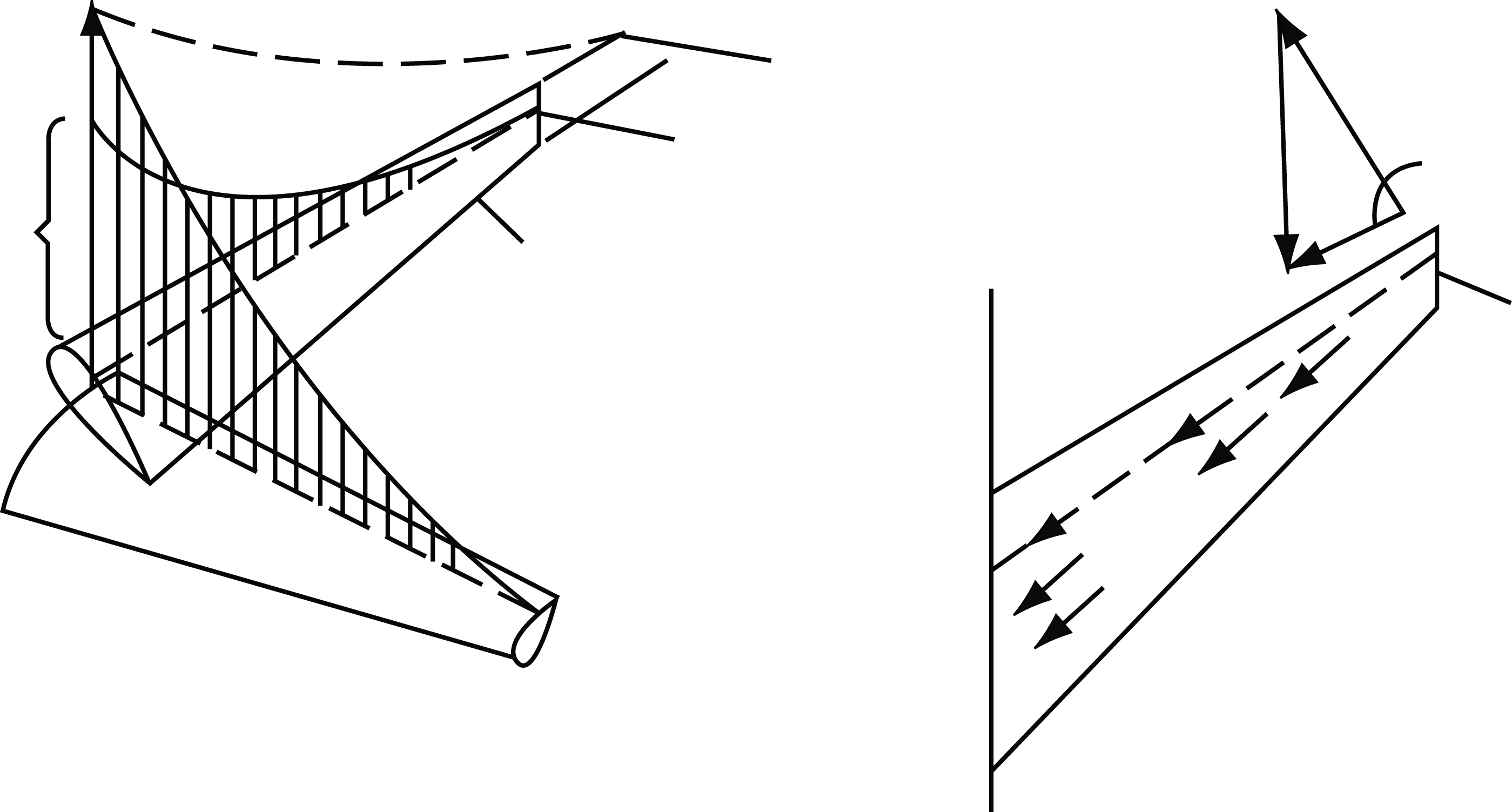

а) циркуляция
сразу близка к эллипсу, поэтому крылья
КОС имеют меньшее индуктивное
сопротивление
.
б) изгибающий
момент в корне крыла КОС поэтому меньше,
что приводит либо к уменьшению массы
КОС, либо при той же массе сделать КОС
большего удлинения, с меньшим
.
“П”
вихри
КОС

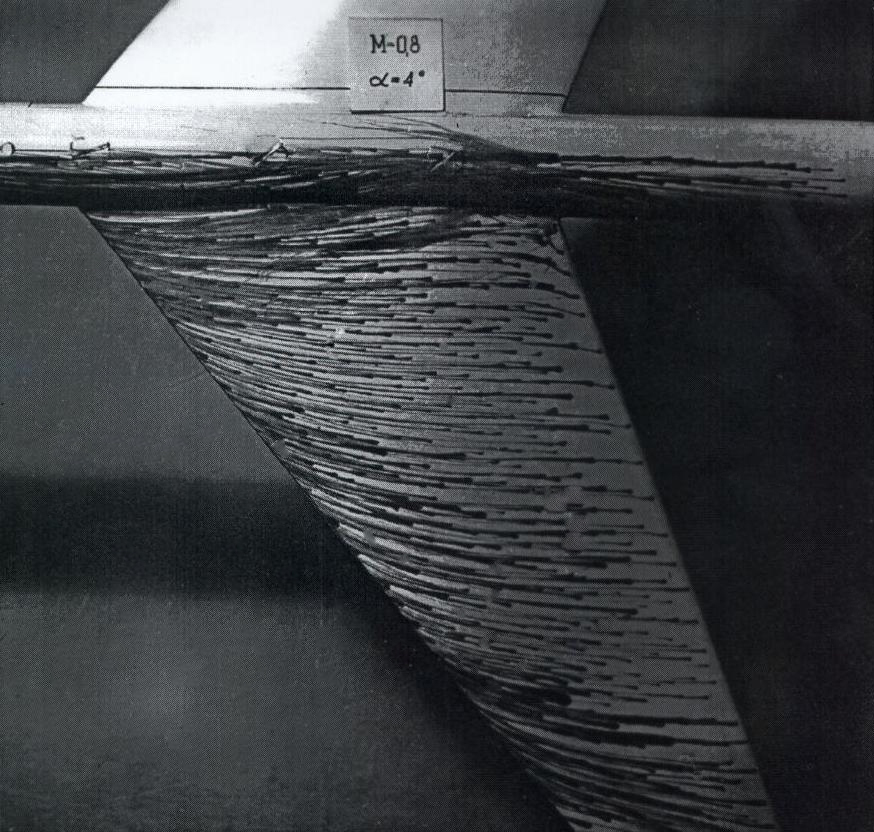

в) составляющая
скорости вдоль размаха у КОС направлена
к корневому сечению
,
что приводит к накоплению пограничного
слоя и отрыву потока в центре.
В случае КОС борьба
с отрывом потока в центральной зоне
облегчается:
1. Небольшой
передний наплыв (зализ) создает вихрь,
стабилизирующий течение в зоне отрыва
2. Возможно,
организация выдува на верхнюю поверхность
крыла энергичного воздуха из щелей
фюзеляжа
3. Используется
вихревая система от переднего
горизонтального оперения
1
пограничный слой
отрыв потока
1-2-3
ПГО
вихрь от ПГО
3
выдув
вихрь от наплыва
Таким образом, у КОС можно обеспечить моментные характеристики, не теряя преимуществ снижения .
Б

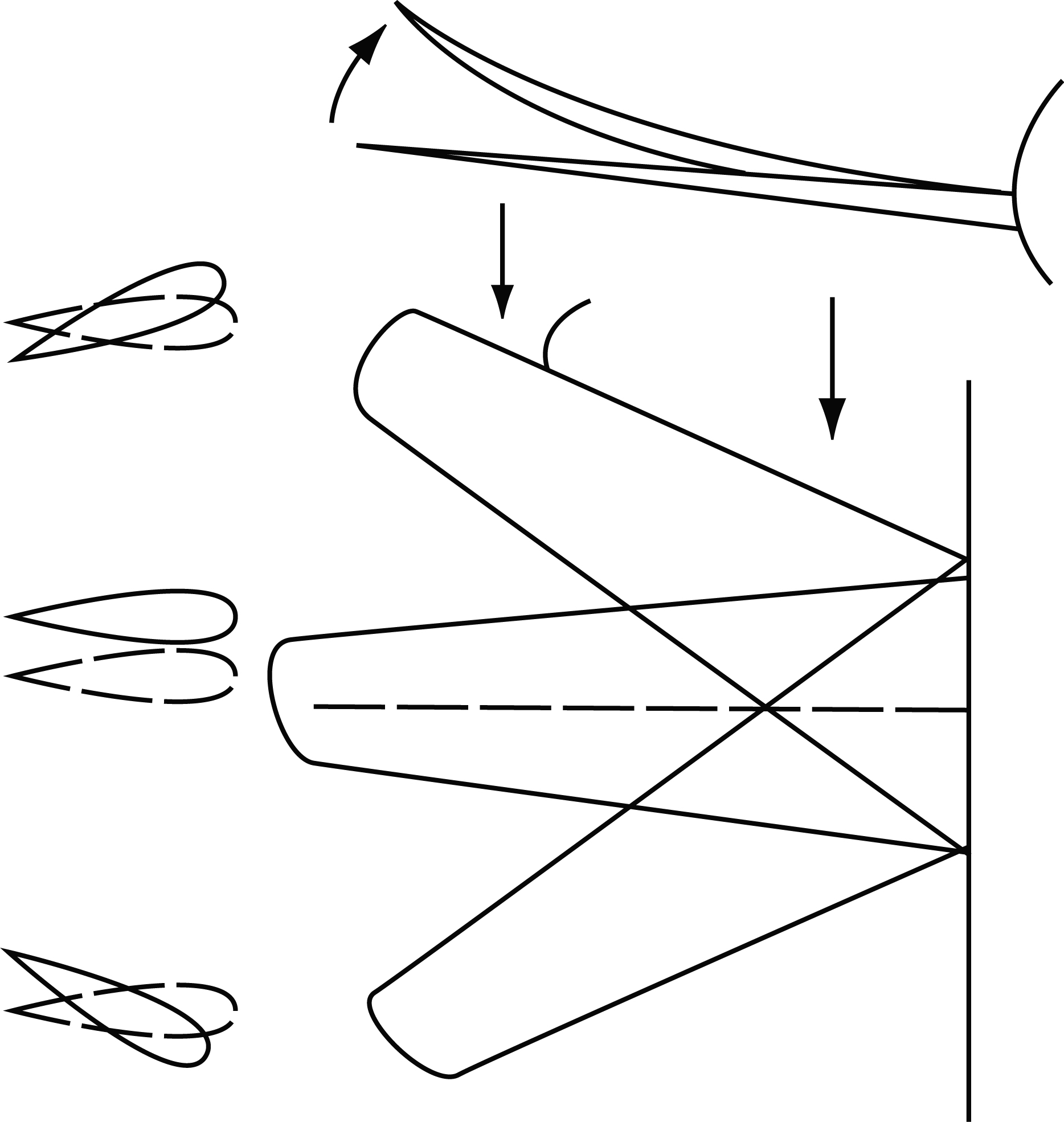

а) КОС – концевые
сечения выходят на большой угол атаки
– крутящий момент
закручивает сечение в ту же сторону
вид спереди
а
КОС

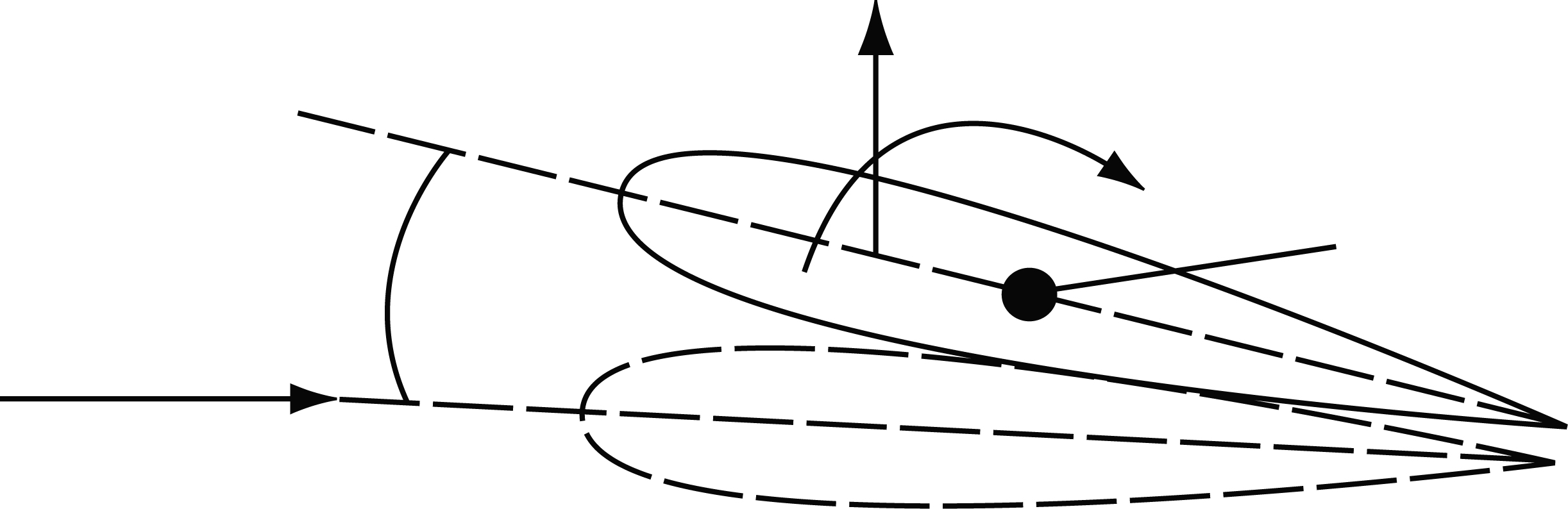

б
центр жесткости
б) прямое крыло
в) обычное
стреловидное крыло
в
В качестве меры против дивергенции предлагается использовать в панелях крыла композиционные материалы со специальными свойствами: их волокна должны быть расположены так, чтобы при изгибе крыла вверх концевые сечения закручивались бы вниз (или вверх, но существенно меньше).
угол закрутки
сечения

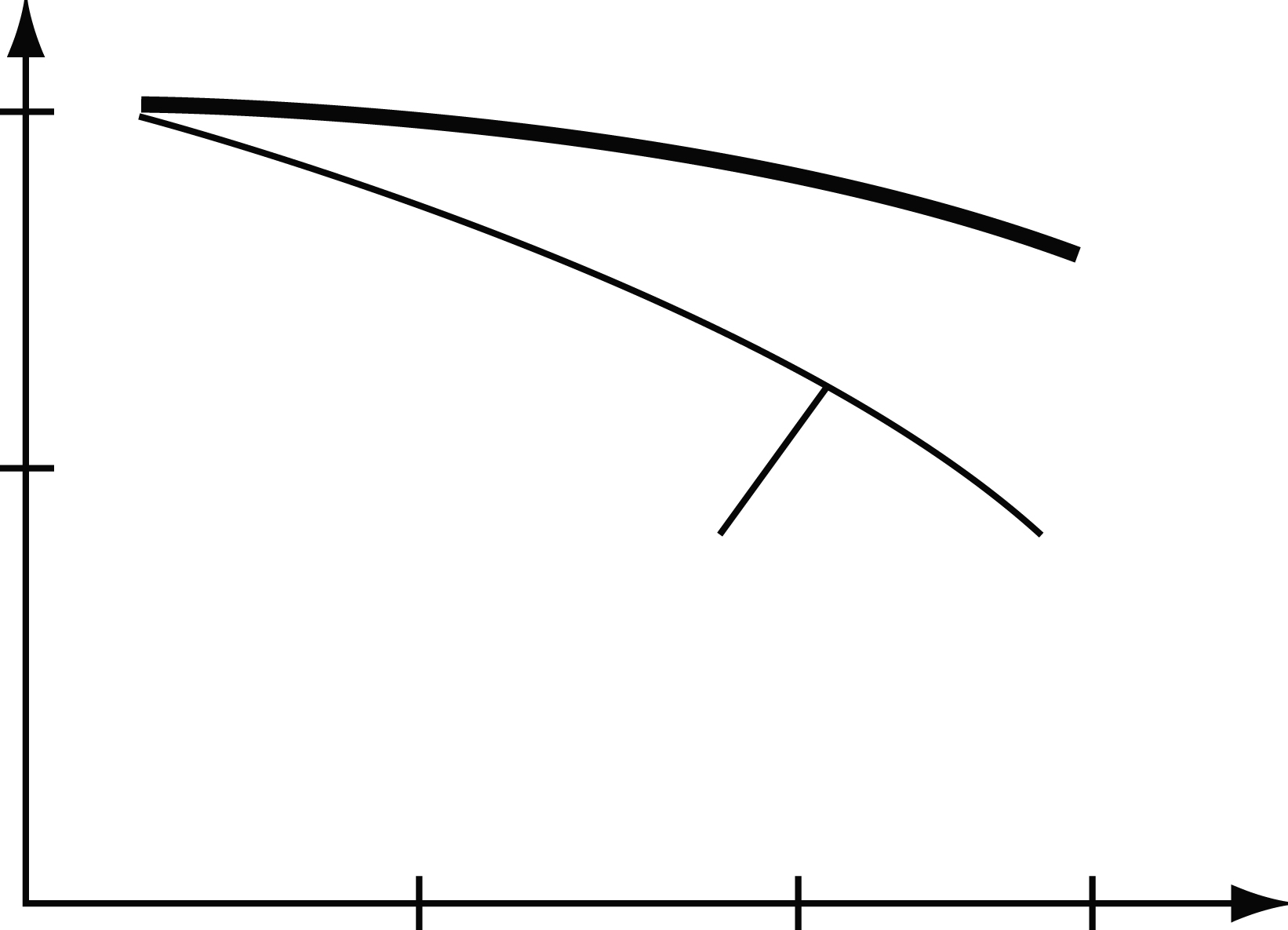

Есть еще ряд
аэродинамических преимуществ КОС –
правило площадей. Результат (по данным
США) применения КОС
100%
КОС
с композитами
50%
обычное крыло
0,5
1,0

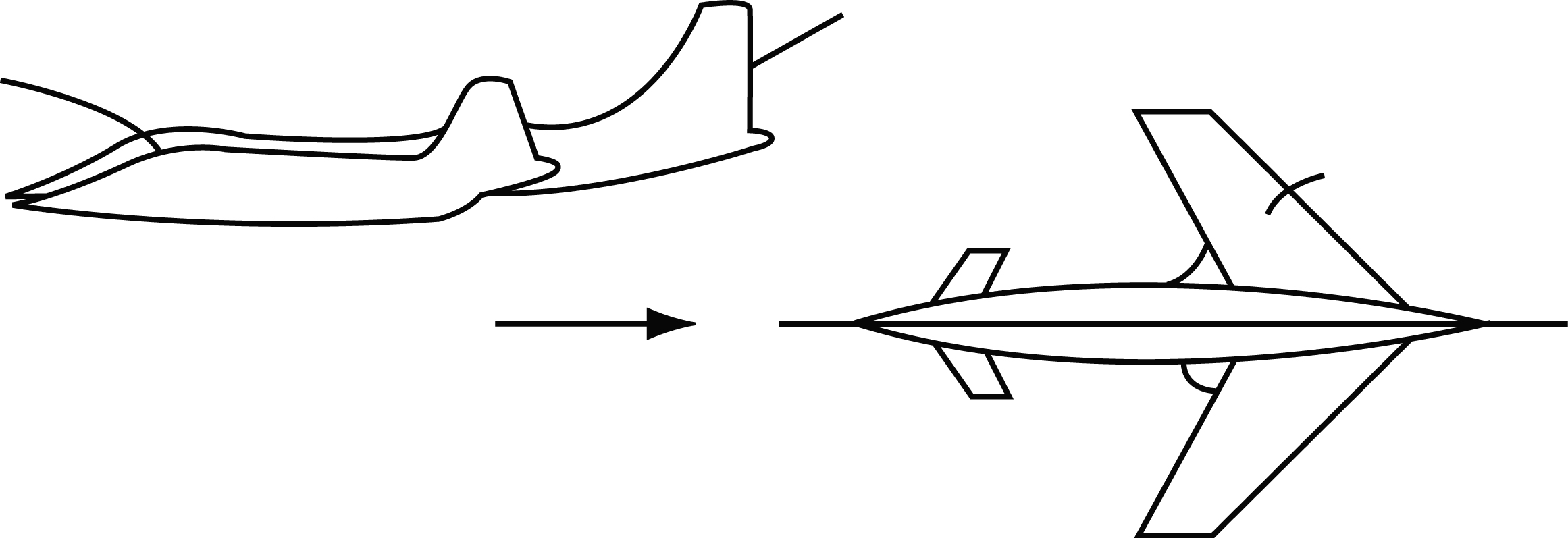

контур истребителя
с КОС
контур F1SA
типа F-29
КОС
