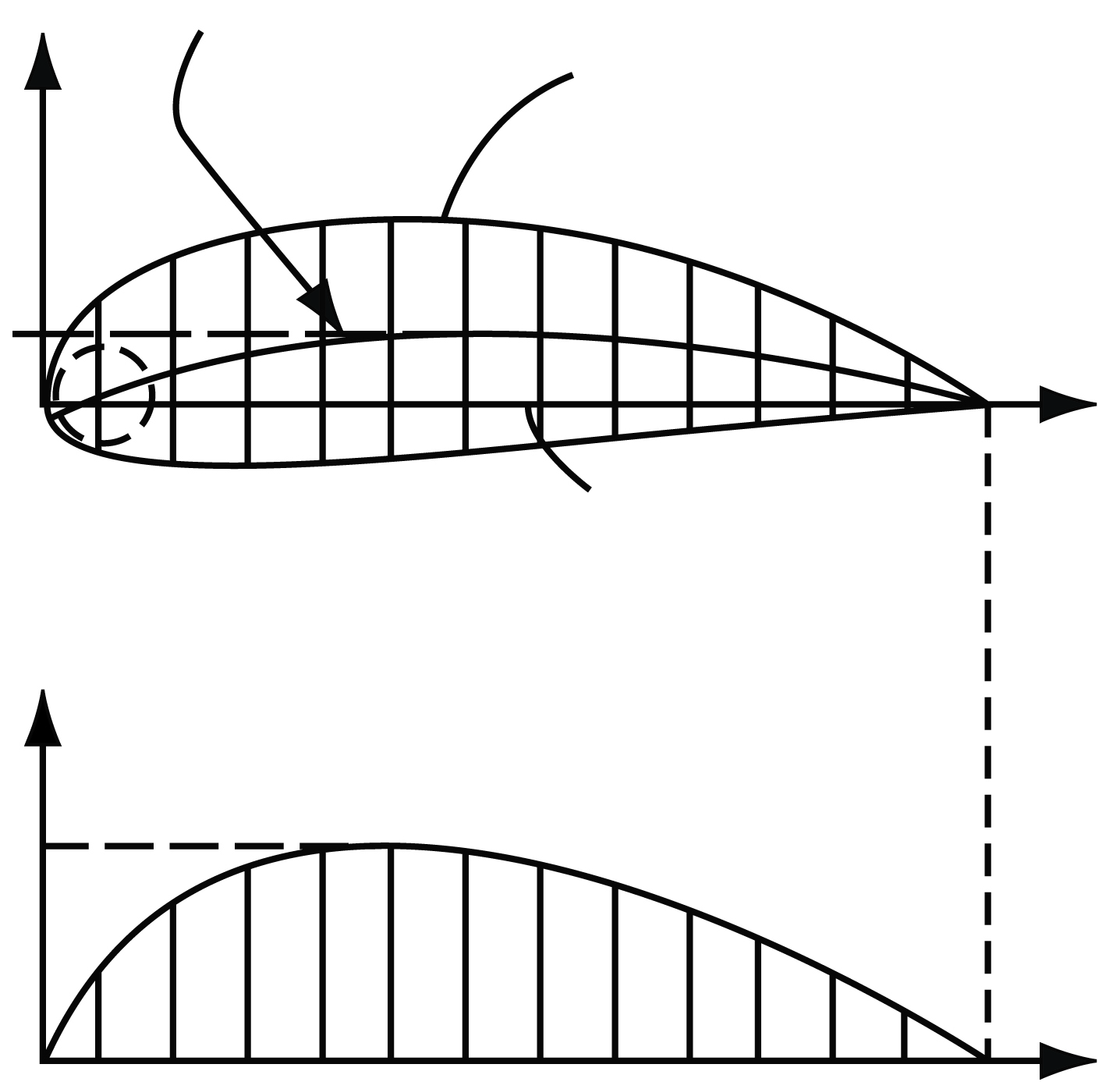

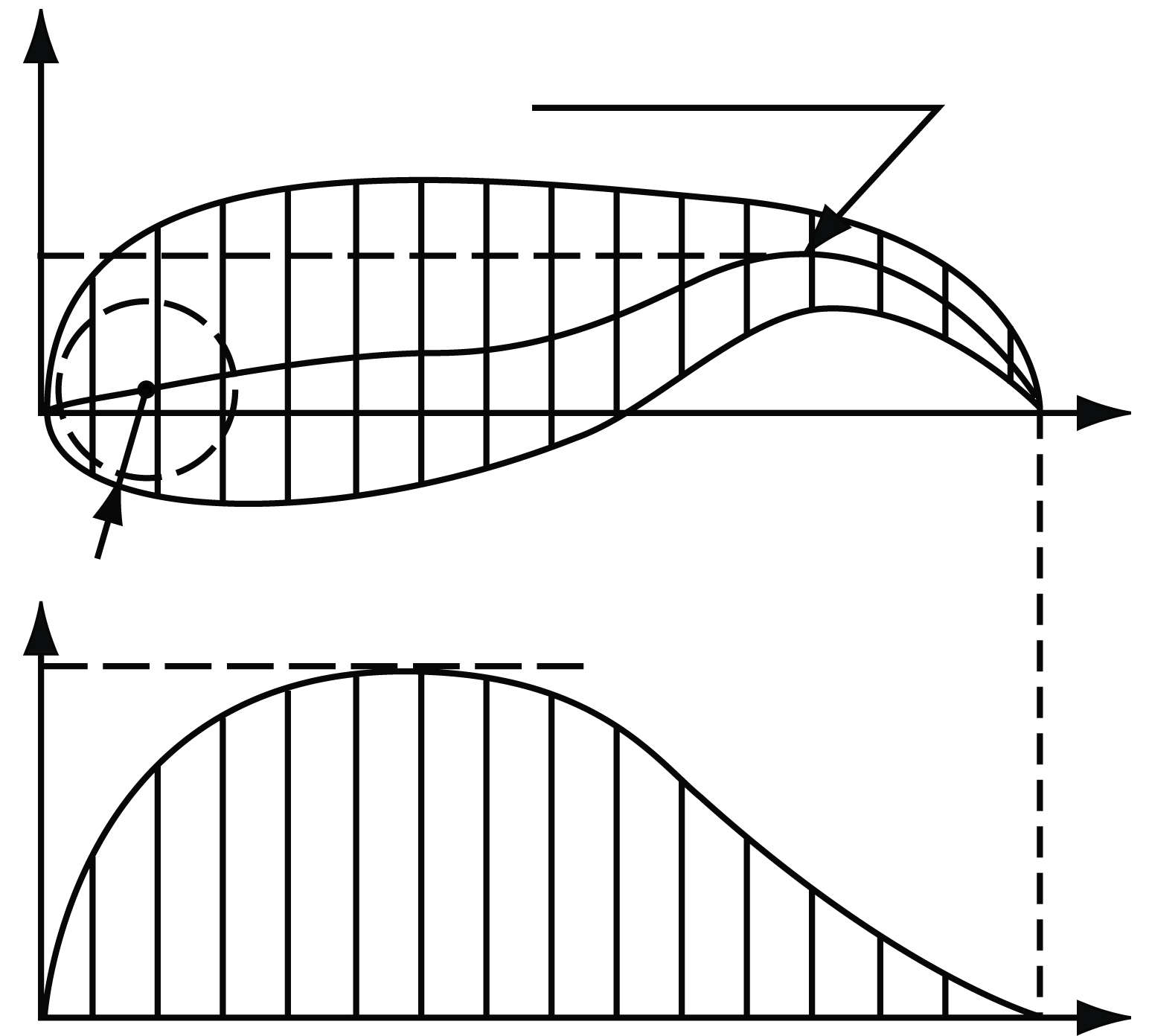

Геометрия профилей
Обычный профиль Сверхкритический профиль
средняя
линия
хорда
0,02
симметричная
часть
средняя
линия
симметричная
часть
0,02
0,05
0,05
симметричная
часть
Контуры средних линий и симметричных частей профилей являются предметом глубокой отработки в теории и эксперименте. У всех фирм – это главная коммерческая тайна.
Необычная форма сверхкритического профиля приводит к ряду трудностей конструкторского и технологического плана. В целом можно сказать, что крыло будет тяжелее, особенно механизация на тонкой задней кромке.
2-й
семестр

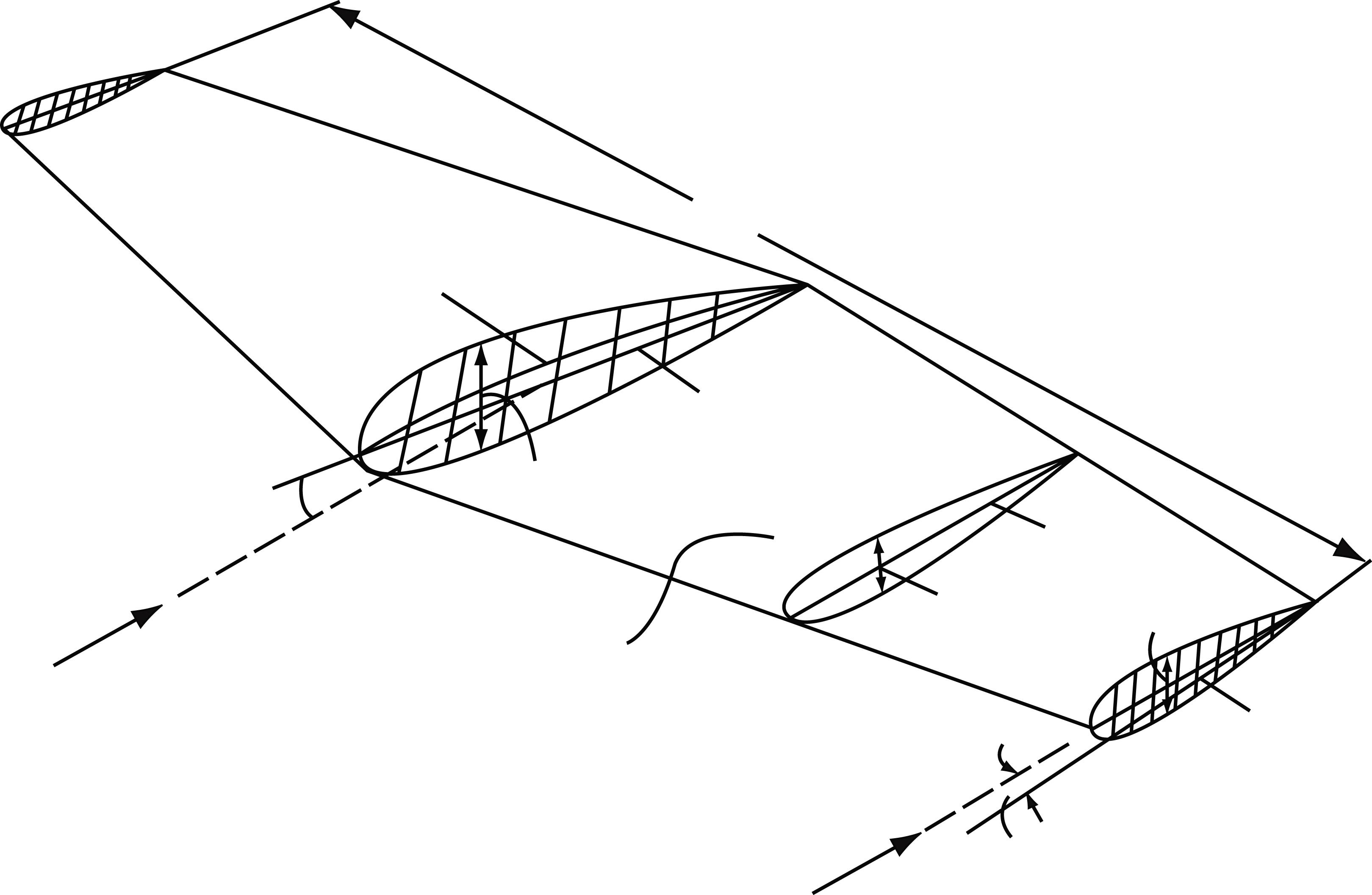

Основные геометрические параметры крыла
- удлинение крыла
- сужение крыла
- обратное сужение
крыла
-
размах крыла
ср. линия
- хорда
корневая
S –
площадь
крыла
- хорда
концевая
- крутка крыла

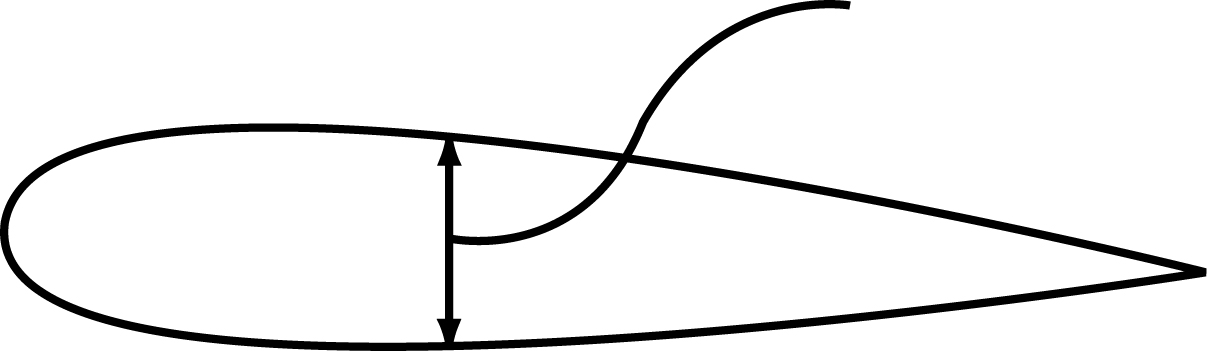

Относительная толщина крыла
в корневом сечении
в концевом сечении
в среднем сечении
Рис. 71.
Форма крыла в плане.
Форма крыла в плане оказывает большое влияние на аэродинамические, массовые и жесткостные характеристики, как самого крыла, так и всего самолета.
На рис.71-73. изображены различные формы крыльев в плане. Наиболее распространенными для современных самолетов являются прямые, стреловидные и треугольные крылья.
К прямым относятся крылья, не имеющие стреловидности или имеющие малый угол стреловидности . В подавляющем большинстве такие крылья имеют трапециевидную форму в плане и большое удлинение. Пределом для применения прямых крыльев принимается число М=0,6.
Для околозвуковых и умеренных сверхзвуковых скоростей полета, в диапазоне чисел М=0,8-1,8, широко применяются стреловидные крылья средних и малых удлинений. Стреловидность крыла позволяет значительно увеличить М и снизить сопротивление самолета.
Треугольные крылья, в которых хорошо сочетаются положительные аэродинамические свойства стреловидности, малой относительной толщины и малого удлинения, нашли широкое применение на сверхзвуковых самолетах с числами М=1,7 и выше. Несмотря на малые относительные толщины треугольные крылья, в связи с большими размерами хорд, могут иметь сравнительно большие значения строительной высоты и внутренних объемов, что облегчает компоновку и обеспечивает массовые и жесткостные преимущества треугольных крыльев по сравнению с крыльями другой формы в плане. Недостаткам треугольного крыла является снижение С из-за малого удлинения.
Для самолетов больших сверхзвуковых и гиперзвуковых скоростей требуются крылья со сложной формой в плане, зависящей от скорости и назначения полета. Примерами таких крыльев являются крылья с переменной стреловидностью, примененные на самолете Ту-144 и воздушно-космическом самолете системы Space Shuttle.
1
22
3
4
40
5
30
20
10
Взлетная масса, кг

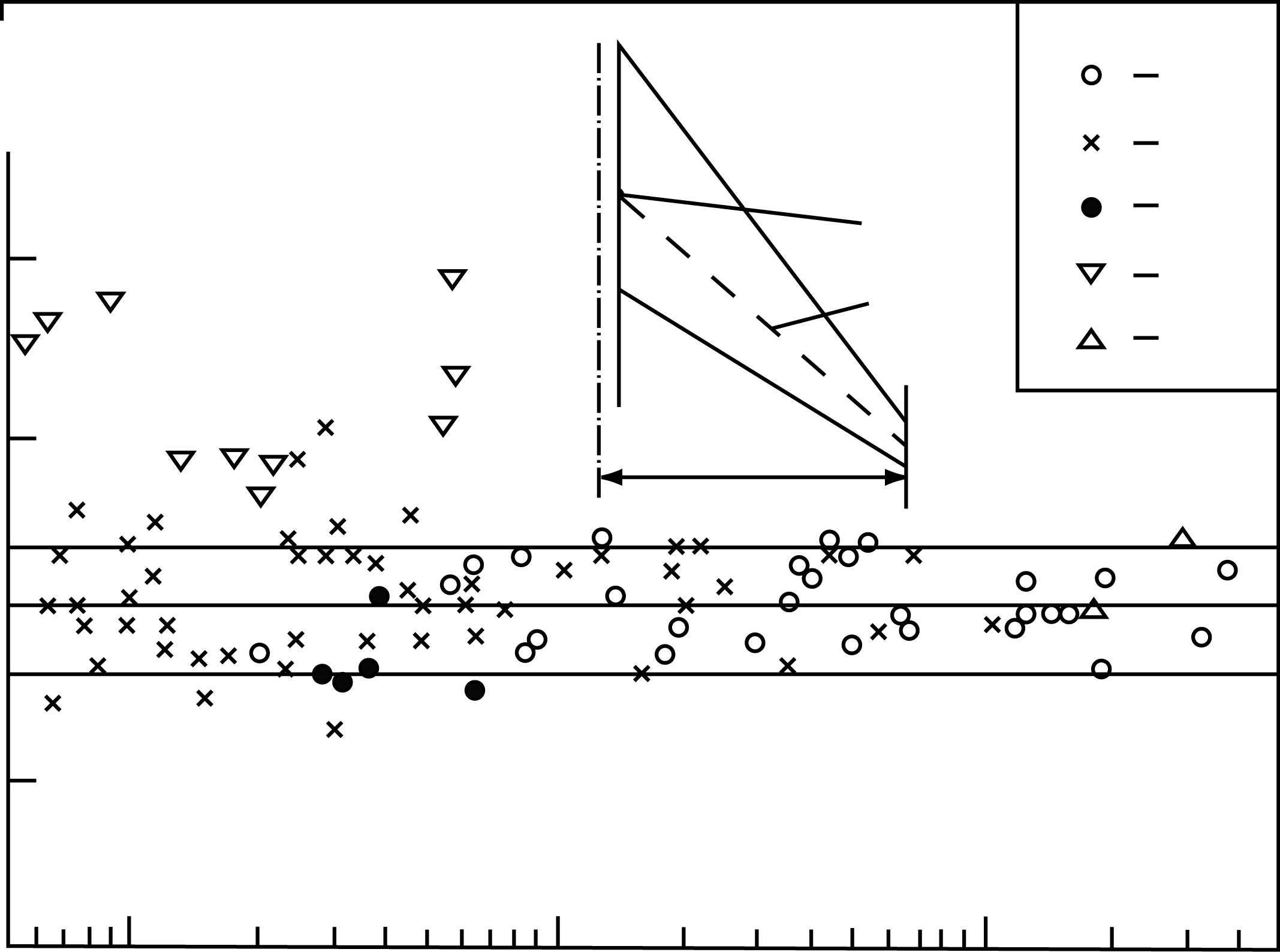

Рис. 74. Зависимость относительного выноса крыла от массы самолета:
1 — реактивные; 2 — винтовые; 3 — реактивные тренировочные;
4 — с подносным крылом; 5 — сверхзвуковые транспортные
- угол стреловидности по линии хорд
- геометрический полуразмах [м]
