Крылья малого удлинения кму
Обычно применяются на сверхзвуковых самолетах. Для увеличения угол стреловидности делается очень большим , что приводит к решению о превращении стреловидного крыла в треугольное.
Э то делается из 3-х соображений:
1. Прочность (масса
крыла, флаттер и т.п.)
2. Аэродинамика
(увеличение хорд по размаху, снижение
относительной толщины
)
3. Конструкция и
компоновка (получение дополнительных
объемов внутри крыла, однако
при том же размахе
получаем уменьшение удлинения
)
Крылья малого
удлинения (КМУ) обладают пространственным,
преимущественно вихревым обтеканием.
Классическим
примером является треугольное крыло.
2 вихря на поверхности крыла образуются
при угле атаки
.
Поскольку внутри вихря – разряжение,
то вихри “подсасывают” крыло, давая
дополнительный
.
1
2
3
1

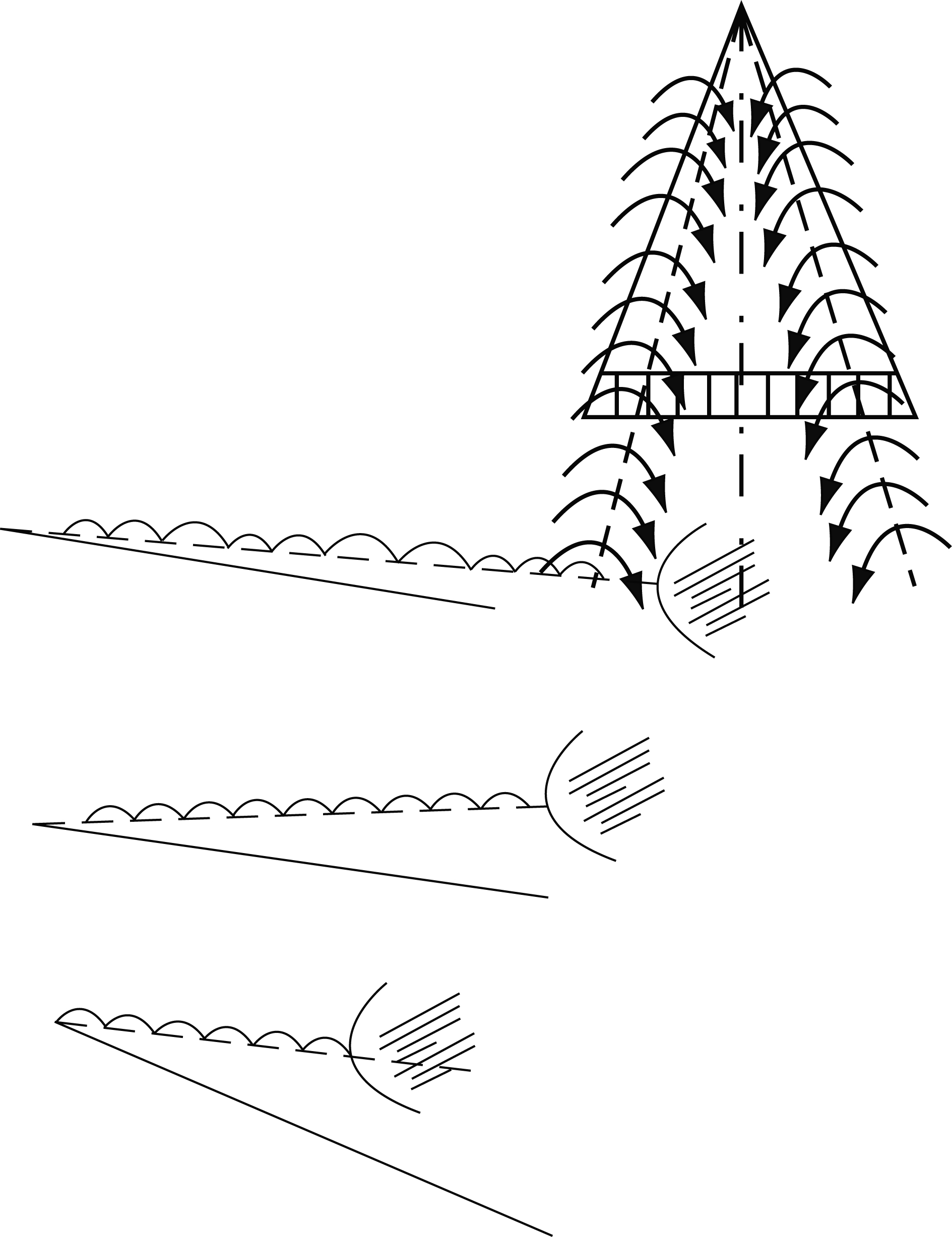

1. Разрушение вихря далеко за крылом
2
2. Разрушение вихря вблизи задней кромки крыла
3. Разрушение вихря на крыле 3
Вихревая система КМУ
О
Никакая крутка
здесь не поможет. Единственный путь
снижения
:
применять очень тонкие профили, чаще
заостренные, тем самым, компенсируя
увеличение
уменьшением
.
h
b
Формы в плане КМУ
могут быть разные и не обязательно
иметь большую стреловидность
.
В данном примере
,
однако это тоже КМУ, т.к. большой размах
невозможен из-за роста массы.

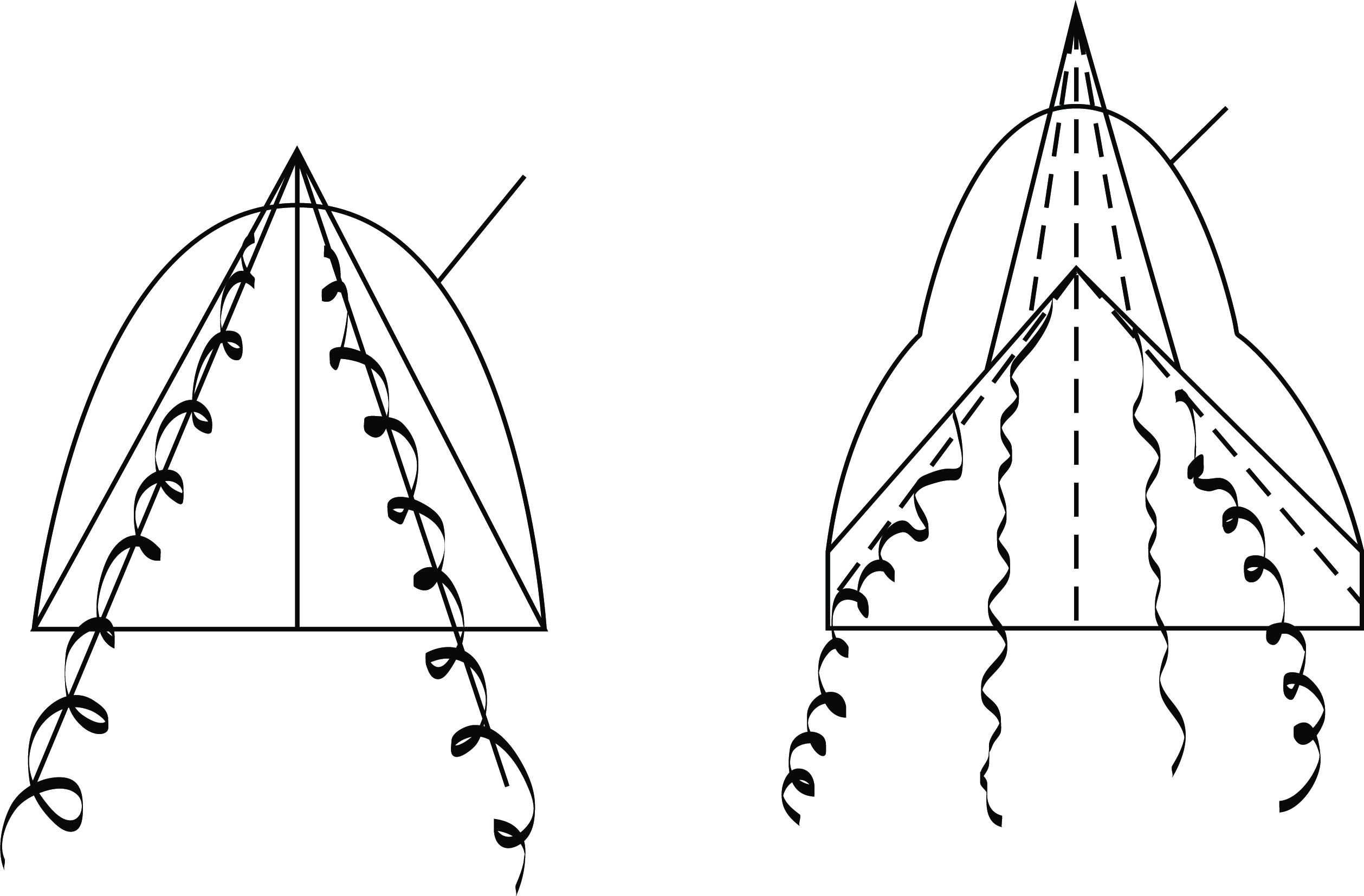

В основе большинства
КМУ лежит форма в плане их 2-х треугольников,
естественно наличие зализов, скруглений,
формирование законцовок.
вихри

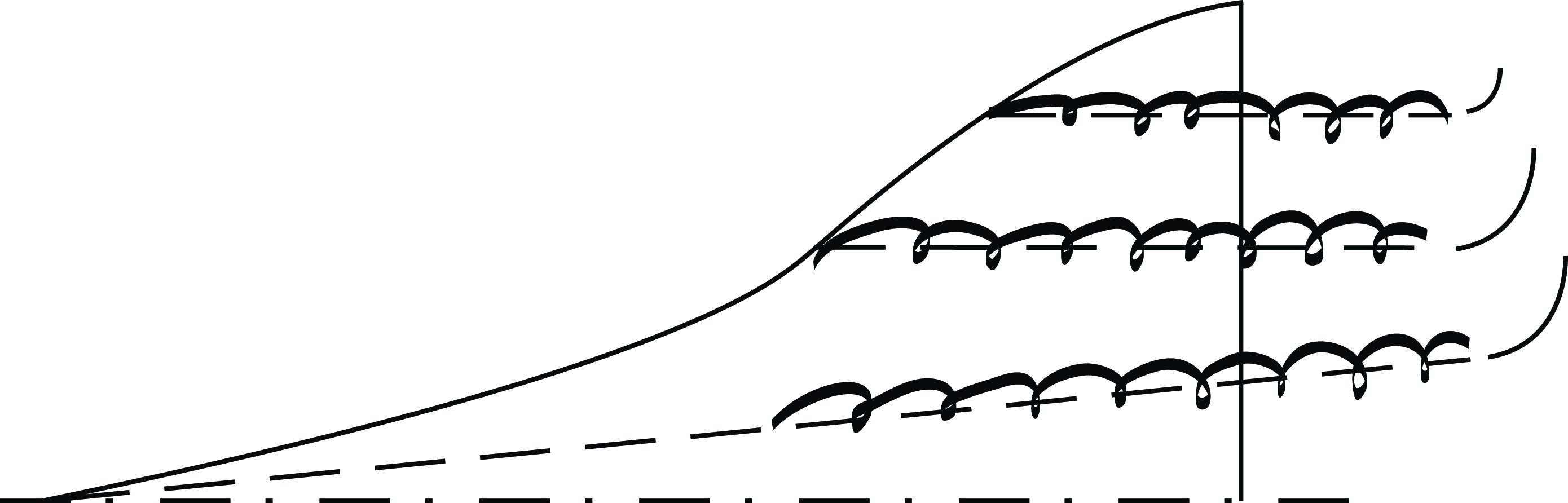

Может быть сформирована вихревая система более сложная из нескольких вихрей, которые разрушаются не одновременно при возрастании угла атаки, что обеспечивает более плавное протекание в зоне срыва потока и возможность достижения , обеспечивая повышения маневренных и боевых свойств Л.А..
В основном – это крылья для истребителей (типа F-16, F-15, МИГ 29,
Су 27); в этих компоновках также можно видеть плавное сопряжение крыла с фюзеляжем (кроме F-16) – так называется интегральная компоновка, что также способствует уменьшению сопротивления , .
