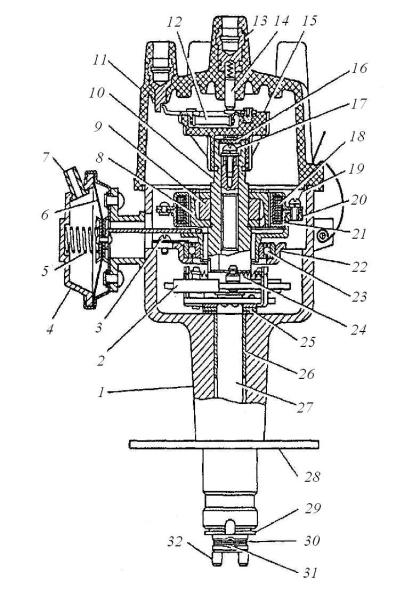

Рис. П. 3.9. Датчик-распределитель. 1 – корпус; 2 – грузик центробежного автомата; 3 – винт крепления подшипника; 4 – вакуумный автомат; 5 – пружина вакуумного автомата; 6 – диафрагма; 7 – штуцер; 8 – магнитопровод ротора; 9 – постоянный магнит ротора; 10 – ротор; 11 – крышка; 12 – помехоподавительное сопротивление; 13 – центральный вывод; 14 – центральный контакт; 15 – бегунок; 16 – фильц; 17 – винт крепления ротора; 18 – обмотка статора; 19 – винт крепления статора; 20 – статор; 21 – магнитопровод обмотки статора; 22 – опора статора; 23 – подшипник; 24 – пружина грузика; 25 – упорные шайбы; 26 – втулка; 27 – валик; 28 – октанкорректор; 29 – упорная шайба; 30 – стопорное кольцо; 31 – штифт; 32 – муфта привода

241

Рис. П. 3.10. Схема натяжения ремня привода агрегатов: I – для автомобилей без гидро-

усилителя руля; II – для автомобилей с гидроусилителем руля; 1 – шкив коленчатого вала; 2 – натяжной ролик; 3 – шкив генератора; 4 – шкив водяного насоса; 5 – шкив насоса ГУР (для автомобилей с ГУР)

242

Приложение П. 4

КОНСТРУКЦИИ НЕКОТОРЫЕ УЗЛОВ АВТОМОБИЛЯ

Рис. П. 4.1. Пружинно-рычажное сцепление и привод выключения сцепления: 1 – кар-

тер сцепления; 2 – ведомый диск сцепления; 3 – теплоизолирующая шайба; 4 – кожух; 5,10 – пружина нажимная; 6 – главный цилиндр выключения сцепления; 7 – оттяжная пружина педали; 8 – толкатель рабочего цилиндра; 9 – педаль; 11 – подшипник выключения сцепления; 12 – муфта выключения сцепления; 13 – поролоновые кольца, 14 – сферическая гайка; 15 – шаровая опора; 16 – коническая пружина; 17 – опорная вилка; 18 – вилка выключения сцепления; 19 – толкатель рабочего цилиндра; 20 – рабочий цилиндр привода выключения сцепления; 21 – маховик; 22 – рычаг выключения сцепления; 23 – нажимной диск

243

Рис. П. 4.2. Задний мост (наружная часть): 1 – уплотнителъная прокладка; 2 – маслоотражатель; 3 – винт крепления тормозного барабана; 4 – полуось; 5 – подшипник полуоси; 6 – втулка; 7 – войлочный уплотнитель; 8 – установочная шпилька (болт крепления колеса); 9 – 10 пластина; 11 – болт; 12 – пружинное кольцо; 13 – задняя втулка; 14 – колпачковая масленка

244

Рис. П. 4.3. Поворотный кулак со стойкой, кронштейном и ступицей: 1 – ступица; 2 –

диск тормоза; 3 – скоба тормоза; 4 – поворотный кулак; 5 – болт; 6 – стопорный штифт; 7 – стойка; 8 – заглушка, 9 – игольчатый подшипник; 10 – резиновые уплотнителъные кольца; 11 – уплотнитель упорного подшипника; 12 – упорный шарь подшипник; 13 – лыска под штифт; 14 – лыска под ключ; 15 – шкворень; 16 – регулировочные прокладки; 17 – прессмасленка; 18 – ограничитель поворота; 19 – поворотный рычаг; 20 – щит тормоза; 21 – манжета; 22 – упорная шайба; 23 – кронштейн с цапфой; 24 – конический роликовый подшипник; 25 – наружный роликовый подшипник; 26 – упорная шайба; 27 – гайка; 28 – колпак ступицы

245

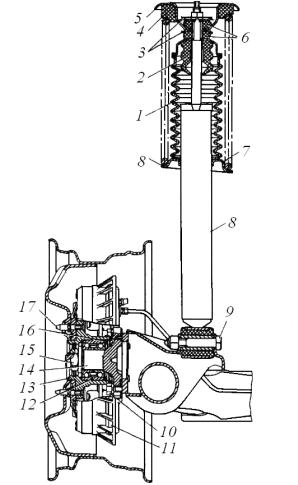

Рис. П. 4.4. Задний мост с амортизатором ВАЗ 2108: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изолирующая прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт

246
