§ 14.4. Пара вращений

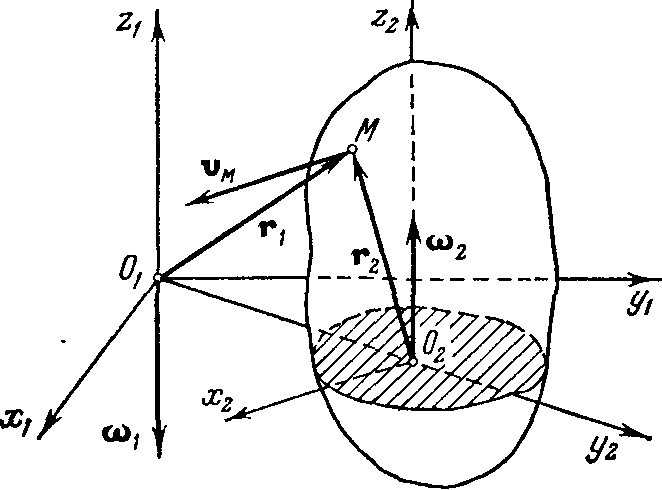

Рассмотрим сложное движение, состоящее из двух вращений относительно параллельных осей O1 z1 и O2 z2 (рис. 14.6).
Пусть угловые скорости относительного (ω2) и переносного (ω1) движений равны по модулю, но противоположно направлены (ω2 = - ω1). Такая совокупность движений называется парой вращений.
Найдем абсолютную скорость какой-либо точки М твердого тела:
vM = ve + vr.
В нашем случае
vr = ω2 r2, ve = ω1 r1,
следовательно,
(14.8)
Векторы ω1 и O1 O2 не зависят от положения точки М, поэтому из (14.9) вытекает, что скорости всех точек тела одинаковы. Этим свойством обладает только поступательное движение.
Из (14.9) следует, что
(14.10)
Векторное произведение называется Рис. 14.5. моментом пары вращений. Таким образом, тело, участвующее в паре вращений, движется поступательно со скоростью, равной моменту пары вращений.
Легко видеть, что совокупность п пар вращений эквивалентна
одной паре, т. е. поступательному движению. Заметим, что любое мгновенно-поступательное движение можно представить как мгновенную пару вращений.
Задача 14.2. Велосипедист едет со скоростью 21 км/час, диаметр колес 700 мм, передаточное число равно трем. Определить, сколько оборотов в минуту делает педаль вокруг своей оси, если велосипед движется без свободного хода.
Педаль велосипеда в результирующем движении перемещается поступательно. Это поступательное движение образуется из поступательного движения вместе с велосипедом и поступательного движения педали относительно велосипеда (последнее движение будет поступательным потому, что велосипедист ступней своей ноги держит педаль все время параллельно поверхности дороги). Поступательное движение педали относительно велосипеда осуществляется ее вращением относительно своей оси и вращением вместе с осью вокруг оси шатуна. При таком движении педали ее угловая скорость при вращении вокруг своей оси будет равна и противоположно направлена ее угловой скорости при движении вокруг оси шатуна (пара вращений).
Так как велосипед движется без свободного хода, то движение колеса велосипеда зависит от движения шатуна. Определим число оборотов кривошипа вокруг своей оси из условия, что передаточное число равно трем. Обозначая через п число оборотов колеса, а через n1 - число оборотов кривошипа, будем иметь
Предполагая, что колесо катится по поверхности дороги без скольжения, найдем зависимость между скоростью велосипеда и числом оборотов колеса. Очевидно, это будет
где r — радиус колеса. Таким образом,
об/мин.
Следовательно, число оборотов шатуна равно
об/мин.
и число оборотов п2 педали
об/мин.
§ 14.5. Сложение вращений вокруг параллельных осей
Из содержания предыдущих параграфов видно, что введенные выше простейшие кинематические элементы — угловые скорости вращения тела (или системы координат) и скорости поступательных движений подчиняются тем же законам, что и силы и пары в статике. В самом деле, пары вращений или поступательные движения аналогичны парам сил. Как и в статике, совокупность кинематических пар эквивалентна паре, момент которой (или скорость результирующего поступательного движения) равен сумме моментов слагаемых пар.

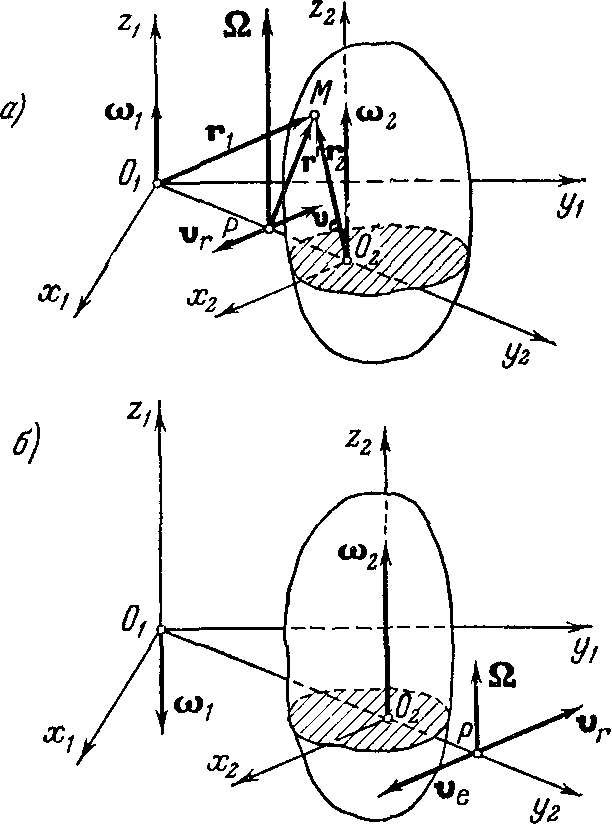

Предположим, что тело вращается с угловой скоростью ω2 вокруг оси O2z2 относительно системы координат O2x2y2z2, а последняя вращается с угловой скоростью ω1 вокруг оси O1z1 относительно системы координат O1x1y1z1, причем оси O1z1 и O2z2 параллельны (рис. 14.7).
Тогда абсолютная скорость любой точки М тела
Скорости vr и ve точки М расположены в плоскости, перпендикулярной осям O1z1 и O2z2, следовательно, и абсолютная скорость v точки М лежит в плоскости, перпендикулярной этим осям. Так как точка М произвольна, то это означает, что тело участвует в плоском движении. Найдем в плоскости x1O1y1 мгновенный центр скоростей в случае, когда ω1 и ω2 направлены в одну сторону (рис. 14.7, а).
Для точки Р, лежащей на прямой O1O2, vr и vе коллинеарны, но направлены в разные стороны. Для того чтобы их геометрическая сумма была равна нулю, должно выполняться равенство
или
(14.11)
Точка Р делит отрезок O1O2 внутренним образом на части, обратно пропорциональные модулям угловых скоростей составляющих вращений.
Перейдем теперь к сложению вращений, имеющих противоположные направления. Пусть Скорости vr и vе в этом мой O1O2, расположенных вне отрезка O1O2 (рис. 14.7, б). Найдем точку Р, в которой эти скорости равны:
или
(14.12)
Точка Р делит отрезок O1O2 внешним образом на части, обратно пропорциональные модулям угловых скоростей. Такую точку всегда можно найти, если только
В каждом из рассмотренных случаев точка Р имеет скорость, равную нулю, т.е.
(14.13)
Найдем теперь скорость произвольной точки М:
Здесь r' — радиус-вектор точки М относительно мгновенного центра скоростей Р. Раскрывая скобки в правой части и используя равенство (14.13), получим
(14.14)
где
Отсюда следует, что совокупность двух вращений, происходящих вокруг параллельных осей, но не представляющих собой пары вращений, приводится к одному вращению, мгновенная ось которого делит внутренним или внешним образом расстояние между осями составляющих вращений на части, обратно пропорциональные модулям угловых скоростей. Угловая скорость результирующего вращения равна геометрической сумме угловых скоростей составляющих движений.
Если угловые скорости направлены в одну сторону, то мгновенная ось вращения расположена между, осями О1z1и О2z2 и модуль результирующей угловой скорости В случае противоположно направленных вращений мгновенная ось расположена за осью, вокруг которой вращение происходит с большей угловой скоростью и Результирующая угловая скорость направлена в сторону большей из угловых скоростей.
