5. Задания для выполнения курсового проекта
Для расчета шихты используются данные химических составов железосодержащих компонентов (железорудный концентрат, аглоруда, колошниковая пыль, шлам газоочисток, прокатная окалина); флюсовых компонентов (известняк, доломитизированный известняк, доломит); марганецсодержащих компонентов (марганцевая руда, марганцевый концентрат); золы твердого топлива (коксовая мелочь, антрацитовый штыб); связующей добавки (бентонитовая глина), приведенные в табл.3.1, кроме того в табл. 3.2 приводится технический анализ твердого топлива.

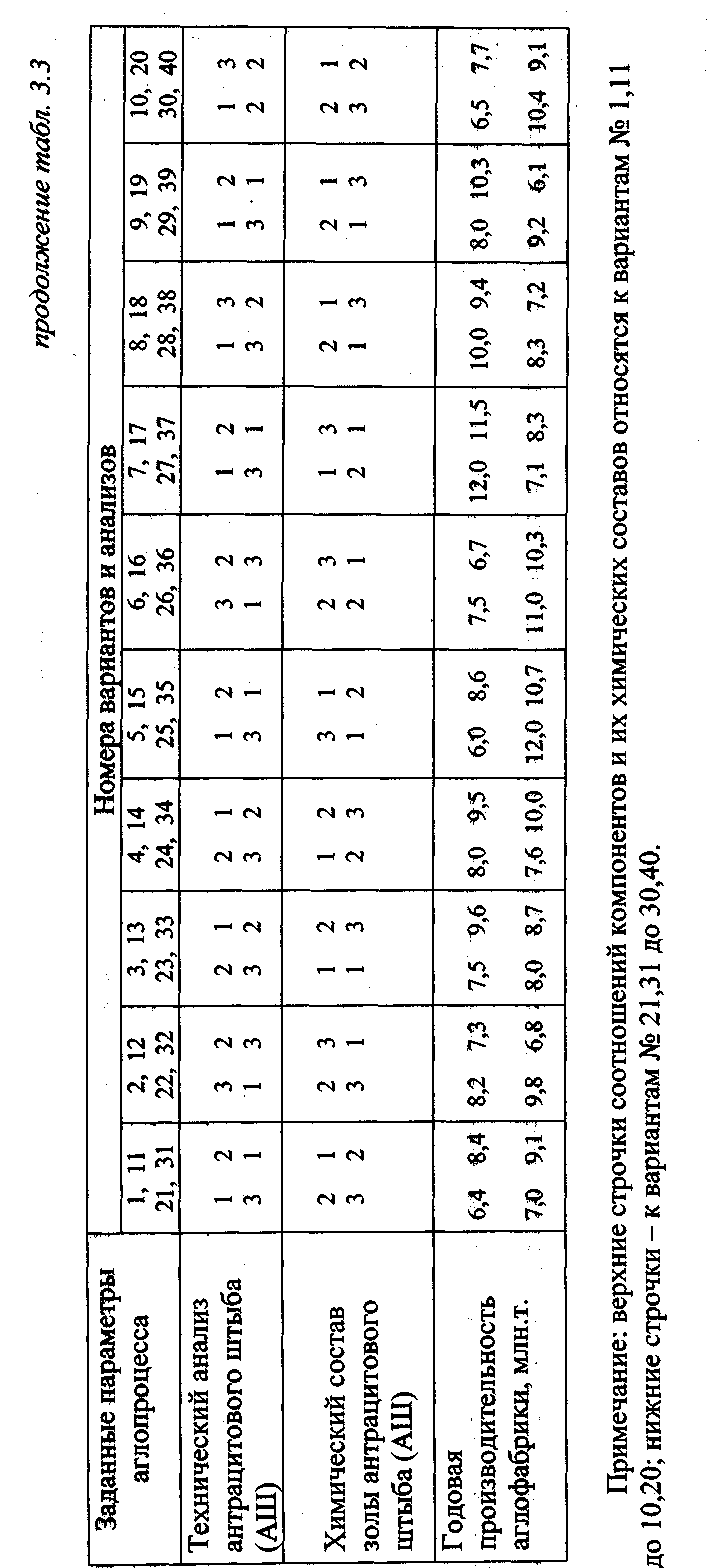

В таблице 3.3 и 3.4 приводятся варианты заданий комплексного расчета шихт для получения агломерата или окатышей заданного состава.
Следует помнить, что для получения агломерата можно применять все или любой набор из приведенных в таблице 3.1 компонентов шихты, за исключением бентонитовой глины.
Для получения окатышей применяются только железорудные концентраты, флюсы (известняк, доломитизированный известняк), связующая добавка (бентонитовая глина) и твердое топливо (коксовая мелочь и антрацитовый штыб).
Таблица 3.1
Химический состав компонентов шихты
Материалы |
№ ана-лиза |
Содержание компонентов, % |
||||||||||||
Feобщ |
Мn |
P |
Sбщ |
FeO |
Fe2O3 |
SiO2 |
Al2O3 |
CaO |
MgO |
MnO |
MnO2 |
P2O5 |
||
Железо-рудный концент- рат |
1 |
65,26 |
0,021 |
0,014 |
0,042 |
24,86 |
65,61 |
8,11 |
0,27 |
0,18 |
0,09 |
0,027 |
- |
0,032 |
2 |
65,89 |
0,043 |
0,022 |
0,086 |
25,18 |
66,14 |
7,32 |
0,22 |
0,19 |
0,12 |
0,055 |
- |
0,050 |
|
3 |
66,24 |
0,037 |
0,016 |
0,372 |
26,34 |
65,35 |
6,34 |
0,18 |
0,33 |
0,08 |
0,048 |
- |
0,037 |
|
4 |
67,09 |
0,041 |
0,018 |
0,037 |
26,55 |
66,34 |
5,68 |
0,34 |
0,28 |
0,07 |
0,053 |
- |
0,041 |
|
5 |
68,16 |
0,028 |
0,015 |
0,054 |
27,89 |
66,38 |
4,73 |
0,12 |
0,32 |
0,21 |
0,036 |
- |
0,034 |
|
Аглоруда |
1 |
54,16 |
0,152 |
0,072 |
0,283 |
0,54 |
76,77 |
15,88 |
3,45 |
0,21 |
0,18 |
0,196 |
- |
0,165 |
2 |
54,81 |
0,244 |
0,084 |
0,054 |
0,63 |
77,60 |
15,26 |
3,12 |
0,27 |
0,31 |
0,315 |
- |
0,192 |
|
3 |
55,33 |
0,414 |
0,036 |
0,396 |
0,87 |
78,08 |
13,37 |
2,13 |
0,96 |
0,57 |
0,535 |
- |
0,082 |
|
4 |
56,47 |
0,067 |
0,113 |
0,061 |
1,08 |
79,47 |
11,53 |
2,48 |
1,73 |
0,42 |
0,086 |
- |
0,259 |
|
5 |
58,23 |
0,355 |
0,095 |
0,035 |
2,21 |
80,73 |
10,48 |
1,97 |
0,18 |
0,26 |
0,459 |
- |
0,218 |
|
Колошни- ковая пыль |
1 |
52,70 |
1,557 |
0,057 |
0,108 |
7,36 |
67,11 |
9,04 |
2,52 |
2,18 |
1,10 |
2,010 |
- |
0,130 |
2 |
53,88 |
0,735 |
0,034 |
0,031 |
8,02 |
68,06 |
10,88 |
1,25 |
1,65 |
0,22 |
0,949 |
- |
0,079 |
|
3 |
45,09 |
0,071 |
0,073 |
0,052 |
6,25 |
57,47 |
9,15 |
2,73 |
13,09 |
2,28 |
0,092 |
- |
0,167 |
|
Шлам газо очисток |
1 |
44,66 |
0,527 |
0,025 |
0,252 |
8,03 |
54,87 |
10,10 |
1,20 |
9,10 |
0,81 |
0,680 |
- |
0,057 |
2 |
46,65 |
0,384 |
0,018 |
0,217 |
9,87 |
55,68 |
9,47 |
0,96 |
8,97 |
1,13 |
0,496 |
- |
0,042 |
|
Окалина |
1 |
65,82 |
0,658 |
0,011 |
0,043 |
58,77 |
28,71 |
1,21 |
0,62 |
0,96 |
0,71 |
0,850 |
- |
0,025 |
2 |
66,79 |
0,307 |
0,016 |
0,049 |
50,43 |
39,36 |
1,63 |
0,38 |
0,63 |
0,42 |
0,397 |
- |
0,037 |
|
Марганцевая руда |
1 |
3,02 |
17,400 |
0,147 |
0,274 |
- |
4,31 |
36,43 |
4,62 |
7,15 |
2,22 |
1,830 |
25,22 |
0,336 |
2 |
2,21 |
23,785 |
0,182 |
0,375 |
- |
3,16 |
30,80 |
3,76 |
3,83 |
1,78 |
4,398 |
32,25 |
0,417 |
|
Марганцевый концентрат |
1 |
1,35 |
43,693 |
0,210 |
0,041 |
- |
1,93 |
13,20 |
1,49 |
2,35 |
1,34 |
14,960 |
50,81 |
0,481 |
2 |
2,01 |
36,050 |
0,204 |
0,042 |
- |
2,87 |
19,19 |
1,92 |
4,43 |
1,67 |
15,959 |
37,49 |
0,467 |
|
3 |
1,53 |
31,115 |
0,183 |
0,045 |
- |
2,19 |
20,81 |
1,66 |
7,23 |
1,84 |
21,320 |
23,11 |
0,419 |
|
Зола коксовой мелочи |
1 |
16,89 |
0,751 |
0,161 |
1,041 |
- |
24,13 |
43,00 |
21,53 |
6,02 |
1,38 |
0,970 |
- |
0,370 |
2 |
19,30 |
0,968 |
0,179 |
1,149 |
- |
27,57 |
39,41 |
23,70 |
3,45 |
1,34 |
1,250 |
- |
0,410 |
|
3 |
7,46 |
0,248 |
0,340 |
0,621 |
- |
10,66 |
51,19 |
27,67 |
4,86 |
2,97 |
0,320 |
- |
0,780 |
|
Зола антрацитового штыба |
1 |
14,47 |
0,643 |
0,209 |
1,141 |
- |
20,67 |
38,91 |
21,35 |
10,27 |
4,28 |
0,830 |
- |
0,480 |
2 |
17,40 |
1,148 |
0,157 |
0,853 |
- |
24,86 |
43,42 |
15,78 |
8,82 |
3,15 |
1,482 |
- |
0,359 |
|
3 |
14,83 |
0,751 |
0,363 |
1,069 |
- |
21,18 |
39,30 |
17,37 |
11,93 |
5,31 |
0,970 |
- |
0,831 |
|
Известняк |
1 |
0,32 |
0,008 |
0,140 |
0,020 |
0,20 |
0,24 |
0,55 |
0,15 |
54,85 |
0,50 |
0,010 |
- |
0,320 |
2 |
0,32 |
0,015 |
0,087 |
0,020 |
0,22 |
0,21 |
0,97 |
0,13 |
54,61 |
0,54 |
0,020 |
- |
0,200 |
|
3 |
0,77 |
0,008 |
0,092 |
0,020 |
0,18 |
0,90 |
1,99 |
0,09 |
53,51 |
0,70 |
0,010 |
- |
0,210 |
|
Доломити зированный известняк |
1 |
0,54 |
0,070 |
0,013 |
0,024 |
0,31 |
0,43 |
1,20 |
0,92 |
43,30 |
8,50 |
0,090 |
- |
0,030 |
2 |
0,43 |
0,054 |
0,013 |
0,024 |
0,25 |
0,34 |
0,89 |
0,20 |
37,00 |
15,50 |
0,070 |
- |
0,030 |
|
3 |
0,56 |
0,039 |
0,017 |
0,024 |
0,37 |
0,39 |
1,54 |
0,43 |
41,20 |
10,32 |
0,050 |
- |
0,040 |
|
Доломит |
1 |
0,68 |
0,139 |
0,014 |
0,061 |
- |
0,97 |
2,78 |
0,13 |
30,11 |
21,32 |
0,180 |
- |
0,032 |
2 |
0,45 |
0,104 |
0,012 |
0,035 |
- |
0,64 |
3,16 |
0,17 |
31,06 |
20,78 |
0,134 |
- |
0,028 |
|
Бентонитовая глина |
1 |
3,79 |
0,085 |
0,084 |
0,112 |
- |
5,41 |
62,19 |
14,60 |
3,26 |
3,58 |
0,110 |
- |
0,192 |
2 |
4,40 |
0,105 |
0,065 |
0,126 |
- |
6,28 |
59,36 |
16,73 |
2,84 |
3,25 |
0,136 |
- |
0,148 |
|
3 |
4,09 |
0,118 |
0,094 |
0,118 |
- |
5,84 |
58,73 |
17,86 |
3,78 |
2,97 |
0,153 |
- |
0,215 |
Продолжение таблицы 3.1
-
Материалы
№
анализа
Содержание компонентов, %
СГС
Прочие
П.П.П
Влажность
Железорудный
концентрат
1
0,105
-
0,326
0,390
100,0
10,2
2
0,215
-
0,230
0,280
100,0
10,4
3
0,928
-
0,147
0,220
100,0
10,3
4
0,093
-
0,233
0,320
100,0
10,1
5
0,135
-
0,035
0,110
100,0
10,5
Аглоруда
1
0,708
-
0,741
1,16
100,0
4,8
2
0,135
-
0,448
1,72
100,0
5,6
3
0,990
-
0,483
1,93
100,0
5,1
4
0,153
-
0,652
2,14
100,0
4,9
5
0,088
-
2,035
1,37
100,0
5,3
Колошниковая
пыль
1
0,270
6,83
0,970
0,48
100,0
8,2
2
0,078
7,05
0,974
0,79
100,0
7,8
3
0,130
7,45
0,521
0,67
100,0
8,5
Шлам
газоочисток
1
0,630
10,79
0,493
3,24
100,0
17,9
2
0,541
9,37
0,641
2,83
100,0
16,3
Окалина
1
0,107
-
0,388
7,65
100,0
12,7
2
0,123
-
0,213
6,38
100,0
6,3
Марганцевая
руда
1
0,685
-
2,979
14,15
100,0
22,6
2
0,937
-
1,838
16,83
100,0
19,4
Марганцевый
концентрат
1
0,102
-
0,347
12,99
100,0
12,7
2
0,105
-
0,319
15,58
100,0
15,1
3
0,113
-
0,548
20,76
100,0
12,3
Зола
коксовой
мелочи
1
2,282
-
0,318
-
100,0
-
2
2,438
-
0,432
-
100,0
-
3
1,356
-
0,194
-
100,0
-
Зола
антрацитового
штыба
1
2,850
-
0,360
-
100,0
-
2
1,882
-
0,247
-
100,0
-
3
2,670
-
0,439
-
100,0
-
Известняк
1
0,050
-
0,270
42,86
100,0
3,4
2
0,050
-
0,310
42,74
100,0
3,7
3
0,050
-
0,150
42,21
100,0
2,8
Доломитизи-
рованный
известняк
1
0,060
-
0,970
44,19
100,0
4,1
2
0,060
-
1,170
44,49
100,0
3,8
3
0,060
-
1,650
43,95
100,0
3,3
Доломит
1
0,158
-
0,290
44,03
100,0
2,7
2
0,088
-
0,160
43,78
100,0
3,4
Бентонитовая
1
0,280
-
3,398
6,98
100,0
25,6
глина
2
0,314
-
3,782
7,16
100,0
23,8
3
0,295
-
1,687
8,47
100,0
26,3
Примечание: СГС – углерод горючий в сухой массе
Таблица 3.2
Технический анализ твердого топлива
Содержание компонентов топлива, % |
Коксовая мелочь |
Антрацитовый штыб |
||||
Номера анализов |
Номера анализов |
|||||
1 |
2 |
3 |
1 |
2 |
3 |
|
Зола (АС) |
9,53 |
14,65 |
13,42 |
16,14 |
14,46 |
15,65 |
Сера горючая (SГС) |
1,27 |
2,31 |
0,56 |
2,13 |
1,89 |
1,78 |
Летучие |
0,68 |
1,86 |
1,17 |
4,56 |
5,32 |
6,13 |
Углерод горючий (СГс) |
88,52 |
81,18 |
84,85 |
77,17 |
78,33 |
76,44 |
Всего |
100,0 |
100,0 |
100,0 |
100,0 |
100,0 |
100,0 |
Влага |
12,21 |
10,48 |
13,67 |
7,83 |
6,94 |
8,25 |
Примечание: SГС - сера горючая (органическая + колчеданная) в сухой массе топлива;
СГС - углерод горючий в сухой массе.
