Розрахунок витривалості
5.25 Розрахунок витривалості слід виконувати: для сталевої і залізобетонної частин конструкції, а також для конструкцій об'єднання залізобетону зі сталлю залізничних мостів; тільки для сталевої частини конструкції і прикріплень конструкцій об'єднання автодорожніх, міських та пішохідних мостів. При цьому високоміцну арматуру, що має зчеплення з бетоном, треба відносити до залізобетонної частини, а таку, що немає зчеплення – до сталевої.
У розрахунках витривалості слід враховувати непружні деформації бетону згідно з 5.6–5.8 і обов'язкового додатку G.
Температурні впливи, усадку бетону і горизонтальні навантаження в розрахунках витривалості допускається не враховувати.
До складу перерізу при визначенні слід включати ту частину бетону, у якій при розглядуваному завантаженні відсутнє розтягання.
Перевірку витривалості слід виконувати з урахуванням вимог, викладених у розділах 3 і 4.
5.26 Розрахунок витривалості сталезалізобетонної балки залізничного моста з ненапружуваною арматурою в залізобетонній частині перерізу слід виконувати за формулами:

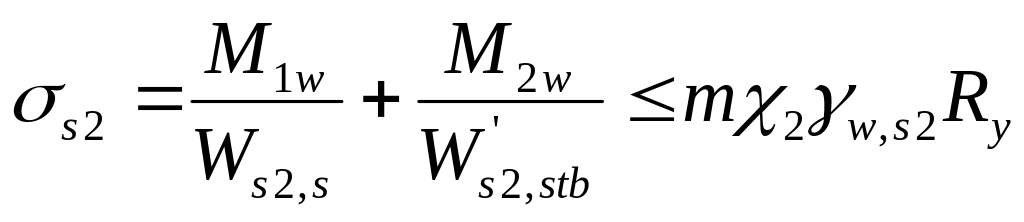

, (5.4)
, (5.5)

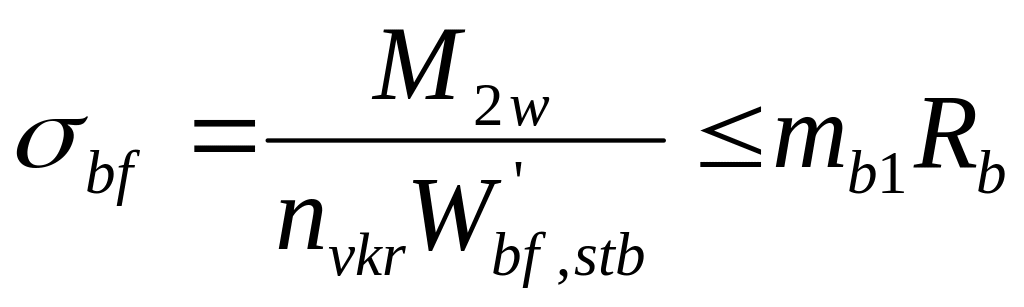

, (5.6)

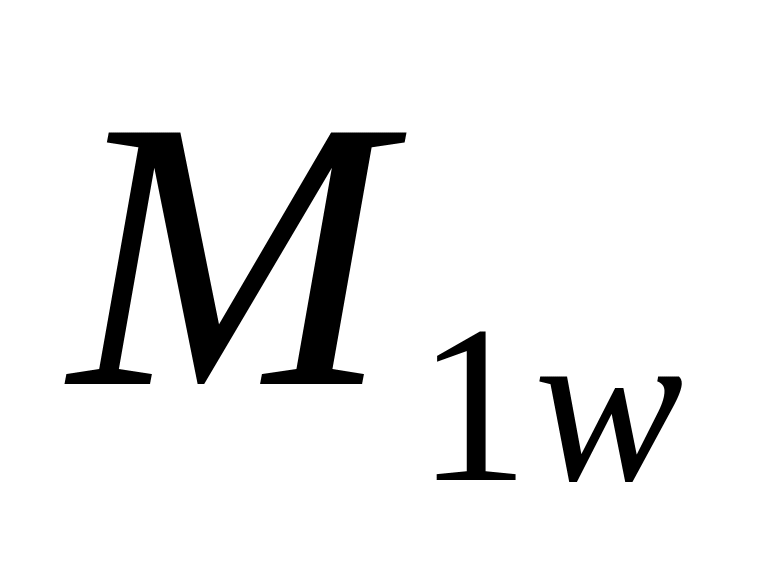

де – згинальний момент першої стадії роботи від навантажень, що враховуються в розрахунках витривалості;
– згинальний момент другої стадії роботи від навантажень, що враховуються в розрахунках витривалості, включаючи згинальні моменти від віброповзучості бетону в статично невизначуваних системах;
– момент опору нетто сталезалізобетонного перерізу для фібри , визначений при коефіцієнті приведення бетону до сталі
;

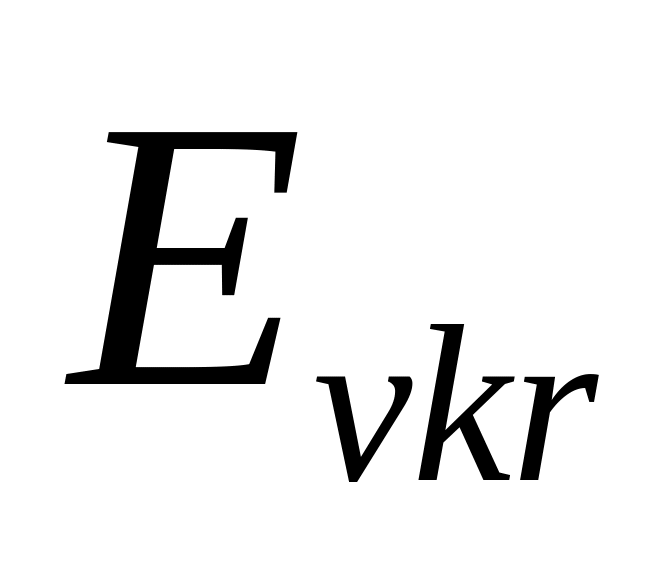

– умовний модуль пружності бетону з врахуванням його віброповзучості за обов'язковим додатком G;
– коефіцієнт умов роботи бетону під багаторазово повторюваним навантаженням відповідно до розділу 3;
інші позначення відповідають прийнятим у 5.19 та розділу 3 і на рис. 5.3.
При наявності концентраторів напружень на стінці балки слід перевірити витривалість і цих точок перерізу з підстановкою у формули (5.5) і (5.6) відповідних значень моментів опору і коефіцієнтів .
Розрахунок тріщіностійкості
5.27 Розрахунок залізобетонних плит за тріщиностійкістю при спільній роботі зі сталевими конструкціями слід виконувати відповідно до вимог 5.12 та розділу 3. При цьому в розрахунках з утворення тріщин граничні розтягувальні і стискальні значення напружень у бетоні слід зіставляти з напруженнями в крайній фібрі бетону пружно працюючого сталезалізобетонного перерізу, обчисленими від експлуатаційних навантажень з врахуванням на стадії експлуатації непружніх деформацій згідно з 5.6.

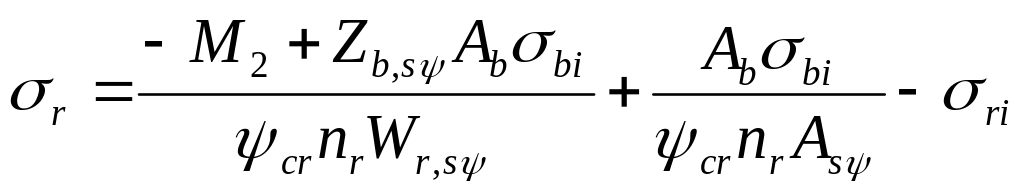

У розрахунках з розкриття тріщин напруження в крайньому ряді поздовжньої арматури слід обчислювати з урахуванням збільшення її площі згідно з 5.12 і втрат напружень від непружних деформацій. При ненапружуваній поздовжній арматурі і роботі перерізу по двох стадіях розтягувальні напруження слід обчислювати за формулою
, (5.7)
де – згинальний момент другої стадії роботи від експлуатаційних навантажень, що визначається для статично невизначуваних систем з урахуванням повзучості бетону, обтискання поперечних швів, утворення поперечних тріщин у розтягнутих зонах залізобетонної плити, а також усадки бетону і зміни температури; інші позначення пояснено в 5.12, 5.19, 5.21 і на рис.5.4.
5.28 Розкриття тріщин (при двох стадіях роботи) у розтягнутій збірній залізобетонній плиті, в якої ненапружувану арматуру в поперечних швах не зістиковано, слід визначати за формулою
(5.8)
де – розтягувальне напруження у сталевому верхньому поясі від навантажень і впливів другої стадії роботи в припущенні, що залізобетонна плита в розтягнутій зоні відсутня;
– відстань між конструкціями об'єднання в поперечних швах, при відсутності конструкцій об'єднання – довжина блоку плити;
– відстані відповідно до рис. 5.4;
см – гранична ширина розкриття тріщин у поперечному шві, що має арматуру для передачі поперечної сили; при відсутності у шві арматури слід обчислювати в припущенні, що поперечна сила через шов не передається.
При влаштуванні клейових швів тріщиностійкість залізобетонної плити в залізничних мостах слід перевіряти за категоріями вимог з тріщиностійкості 2а; при перевірці тріщиностійкості залізобетонної плити в автодорожніх, міських та пішохідних мостах величина розтягувальних напружень не повинна перевершувати 0,5 (відповідно до розділу 3).
При використанні клейових стиків в попередньо напруженій залізобетонній плиті її тріщиностійкість слід приймати відповідно до настанов розділу 3.
