Розрахунок перерізів, нахилених до поздовжньої осі елемента, на дію згинальних моментів
3.83 Розрахунок нахилених перерізів за згинальним моментом (рис. 3.7) необхідно виконувати, використовуючи умови:
для елементів з ненапружуваною арматурою
, (3.64)
для елементів з напружуваною арматурою при наявності ненапружуваних хомутів
,
(3.65)
де – момент відносно осі, що проходить через центр стиснутої зони похилого перерізу, від розрахункових навантажень, розташованих по один бік від стиснутого кінця перерізу;
– відстані від зусиль у ненапружуваній
і напружуваній арматурі до точки
прикладення рівнодійних зусиль у
стиснутій зоні бетону в перерізі, для
якого визначається момент; інші позначення
наведено в 3.78.
Поздовжня арматура стінок в розрахунках не враховується.
Розташування найневигіднішого похилого перерізу необхідно визначати шляхом порівняльних розрахунків, що проводяться, як правило, в місцях обриву чи відгину арматури та в місцях різкої зміни перерізу.

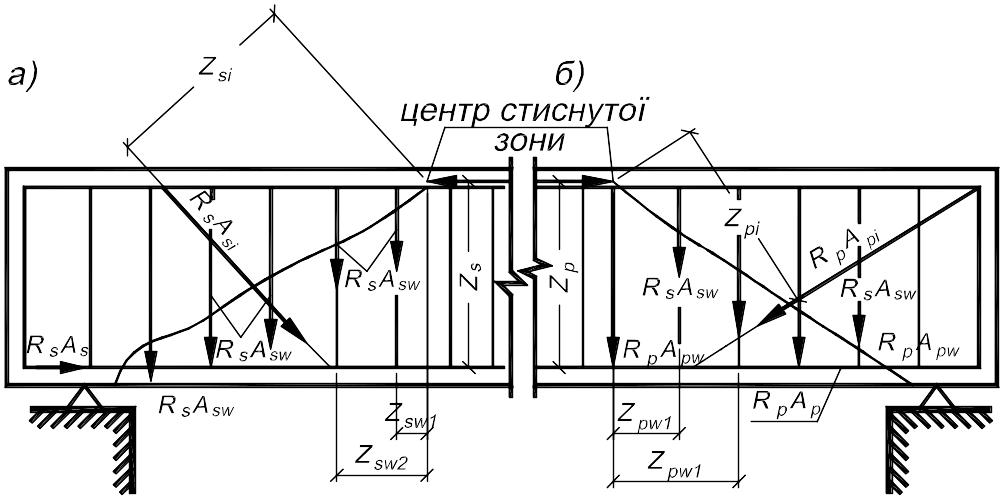

Рис. 3.7 Схема зусиль у перерізі, нахиленому до поздовжньої осі залізобетонного елемента, при розрахунку його міцності на дію згинального моменту а – з ненапружуваною арматурою; б – з напружуваною арматурою
3.84 Для нахилених перерізів, що
перетинають розтягнуту грань елемента
на ділянках, забезпечених від утворення
нормальних тріщин від нормативного
навантаження (при
),
розрахунок на дію моменту допускається
не виконувати.
3.85 При розрахунку міцності на дію момента напружувану поперечну арматуру, яка не має зчеплення з бетоном, слід враховувати так, як і при розрахунку на поперечну силу за 3.78.
Розрахунок стиків на зсув
3.86. Клеєві або бетоновані (плоскі або з уступом) стики в згинальних складених за довжиною конструкціях необхідно розраховувати на зсув за формулою
, (3.66)
де – максимальне зсувне зусилля від зовнішніх навантажень та попереднього напруження в похилій арматурі, які взято з коефіцієнтами надійності, які відповідають розрахункам по першій групі граничних станів;
0,45 – розрахункове значення коефіцієнта тертя бетону по бетону;
–
коефіцієнт умов роботи стикового шва
при зсуві для різних типів стиків,
обчислений згідно
з 3.87;
–
зусилля, яке сприймає площа робочого
перерізу стика, що відповідає стиснутій
частині епюри нормальних напружень.
При цьому коефіцієнти надійності до зусиль, які виникають в напружуваній арматурі, (замість вказаних в табл.8 та 2.5) приймаються такими, що дорівнюють:
при числі напружуваних пучків (стержнів)
;
при
.
У робочій переріз стику входить переріз стінки (ребра) та продовження її у верхній та нижній плитах.
За умови перетинання стика у межах стінки похилими пучками в закритих заін’єктованих каналах в робочій переріз стика можуть включатися також прилеглі до стінки ділянки вутів та плити довжиною з кожної сторони не більше двох товщин плит (без вутів) або стінки, якщо вона тонша за плиту.
При врахуванні спільної роботи на зсув клейового стику та жорстких елементів (шпонок, уступів та ін.), що сприймають поперечну силу, несучу здатність жорстких елементів, слід приймати з коефіцієнтом сполучення 0,7 при цьому зусилля, яке сприймається жорстким елементом мусить не перевищувати половини величини поперечної сили, що діє на стик.
3.87 Коефіцієнт умов роботи у формулі (3.66) слід приймати таким, що дорівнює:
для клейового щільного тонкого стику з отверджувачем клею – 1,2;
для бетонованого стику без випусків арматури – 1,0;
для клейового стику з неотвердженим клеєм і з гладкою поверхнею торців блоків – 0,25;
те ж, з рифленою поверхнею торців блоків – 0,45.
3.88 В стиках складених по довжині прогонових будов не допускаються розтягувальні напруження від розрахункових постійних навантажень, врахованих при розрахунках по першій групі граничних станів.
