Коефіцієнти умов роботи арматури

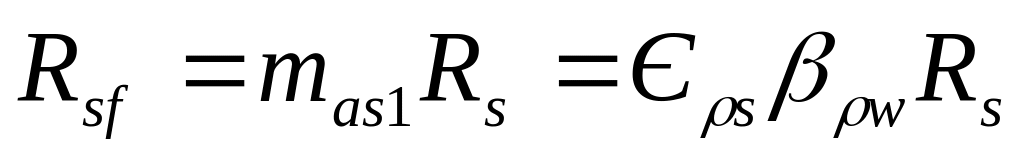

3.39. При розрахунку арматури на витривалість розрахункові опори арматурної сталі розтяганню для ненапружуваної арматури і напружуваної арматури необхідно визначати за формулами:

, (3.4)

, (3.5)

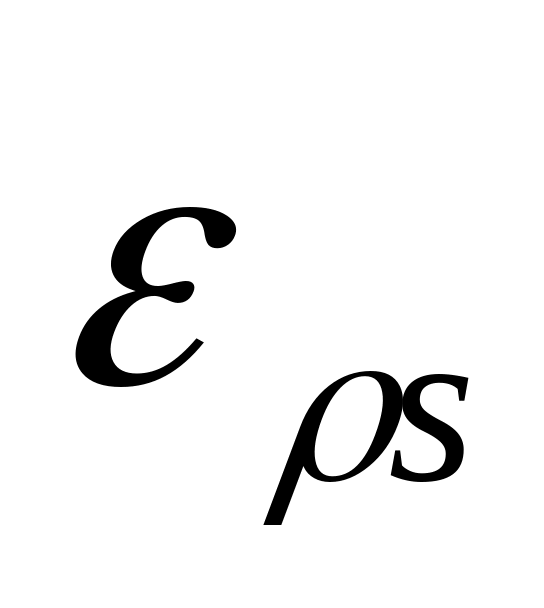

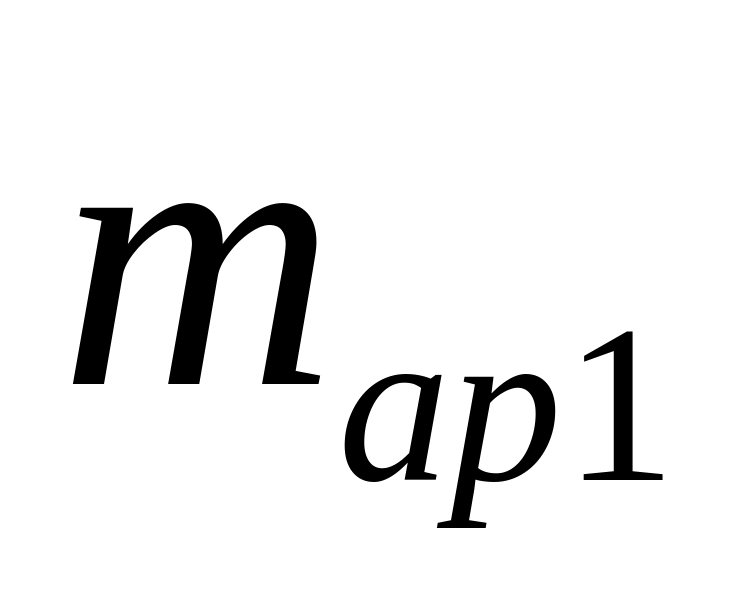

де ,  – коефіцієнти умов роботи арматури, що враховують вплив багаторазово повторюваного навантаження;

 – розрахункові опори арматурної сталі розтягуванню, прийняті відповідно до табл. 3.14;

 – коефіцієнти, що залежать від асиметрії циклу зміни напружень в арматурі , їх наведено в табл. 3.15;

 – коефіцієнт, що враховує вплив на умови роботи арматурних елементів наявності зварних стиків або приварки до арматурних елементів інших елементів, його наведено в табл. 3.16

Таблиця 3.15

Клас (види або особливості) застосованої арматурної сталі	Значення коефіцієнтів і при
	-1	-0,5	-0,2	-0,1	0	0,1	0,2	0,3	0,35	0,4	0,5	0,6	0,7	0,75	0,8	0,85	0,9	1
	Коефіцієнт
А-І	0,48	0,61	0,72	0,77	0,81	0,85	0,89	0,97	1	1	1	1	1	1	1	1	1	1
А-ІІ	0,40	0,50	0,60	0,63	0,67	0,70	0,74	0,81	0,83	0,87	0,94	1	1	1	1	1	1	1
Ас-ІІ	-	-	0,67	0,71	0,65	0,78	0,80	0,86	0,88	0,90	0,92	0,94	1	1	1	1	1	1
А-ІІІ	0,32	0,40	0,48	0,51	0,54	0,57	0,59	0,65	0,67	0,70	0,85	0,81	0,90	0,95	1	1	1	1
	Коефіцієнт
А-IV (без стиків або зі стиками, виконаними контактним зварюванням із механічною зачисткою)	-	-	-	-	-	-	-	-	-	0,38	0,49	0,70	0,78	0,85	0,91	0,94	0,96	1
В-ІІ або пучки з нього	-	-	-	-	-	-	-	-	-	-	-	-	-	0,85	0,97	1	1	1
ВР-ІІ або пучки з нього	-	-	-	-	-	-	-	-	-	-	-	-	-	0,78	0,82	0,87	0,91	1
К-7	-	-	-	-	-	-	-	-	-	-	-	-	-	0,78	0,84	0,95	1	1
Примітка 1. Для сталевих канатів зі спіральним або подвійним скрутом і закритих при коефіцієнти припускається приймати такими, що дорівнюють одиниці, а при  < 0,85 – установлювати відповідно до 4.58, що стосується розрахунку на витривалість канатів висячих, вантових і попередньо напружених сталевих прогонових будов. Примітка 2. Для проміжних значень коефіцієнти та необхідно визначити за інтерполяцією.

Таблиця 3.16

Тип зварного з’єднання	Коефіцієнт асиметрії циклу	Коефіцієнт для стержнів діаметром 32 мм і менше при арматурній сталі класів
		А-І	А-ІІ, Ас-ІІ	А-ІІІ	А-ІV
Зварювання контактним способом (без поздовжньої зачистки)	0	0,75	0,65	0,60	-
	0,2	0,85	0,70	0,65	-
	0,4	1,00	0,80	0,75	0,75
	0,7	1,00	0,90	0,75	0,75
	0,8	1,00	1,00	0,75	0,80
	0,9	1,00	1,00	0,85	0,90
Зварювання ванним способом по подовжених накладках-підкладках	0	0,75	0,65	0,60	-
	0,2	0,80	0,70	0,65	-
	0,4	0,90	0,80	0,75	-
	0,7	0,90	0,90	0,75	-
	0,8	1,00	1,00	0,75	-
	0,9	1,00	1,00	0,85	-
Контактне точкове зварювання стержнів арматури, які перекриваються,і приварювання інших стержнів на парних зміщених накладках	0	0,65	0,65	0,60	-
	0,2	0,70	0,70	0,65	-
	0,4	0,75	0,80	0,65	-
	0,7	0,90	0,90	0,70	-
	0,8	1,00	1,00	0,75	-
	0,9	1,00	1,00	0,85	-

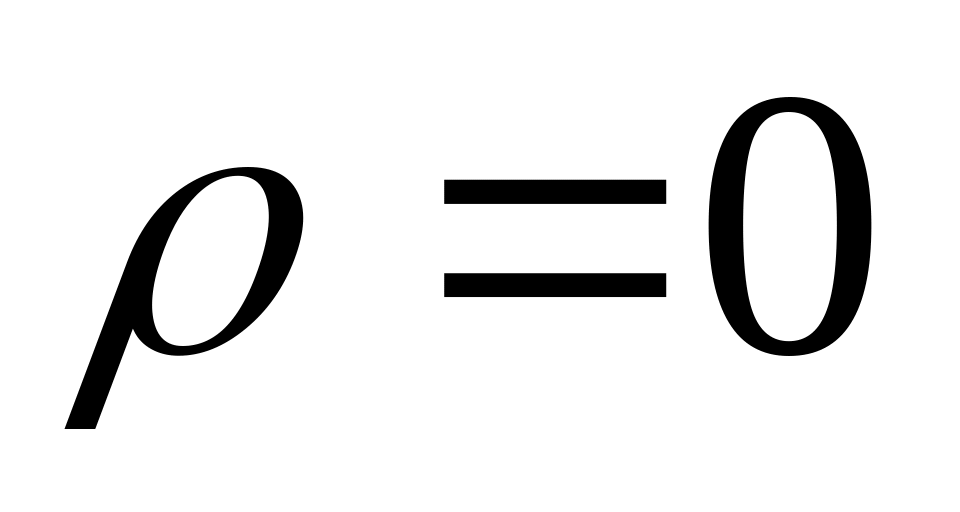

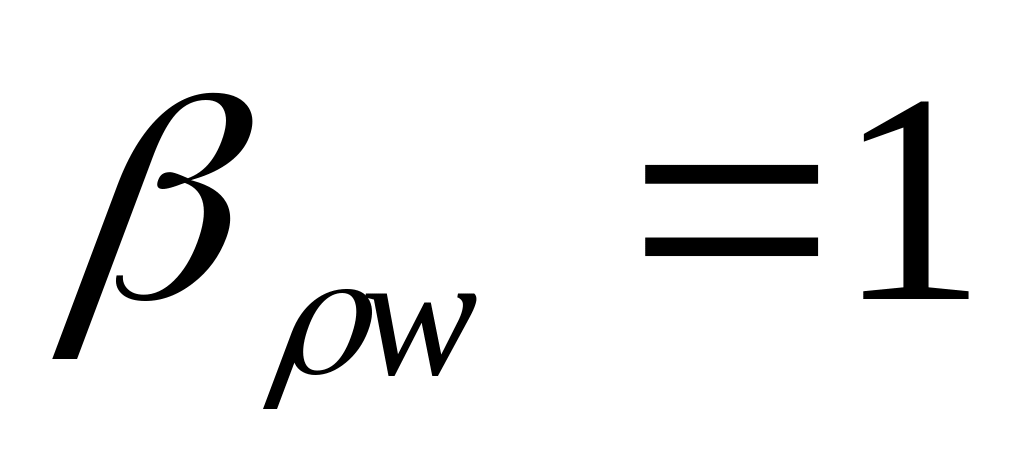

Примітка 1. Якщо діаметри стержнів розтягнутої арматури перебільшують 32 мм, то значення необхідно зменшувати на 5 %. Примітка 2.Якщо значення , то величини необхідно приймати такими ж, як при . Примітка 3. Для розтягнутої арматурної сталі класу A-IV, стержні якої мають зварні стики, виконані контактним зварюванням з наступним поздовжнім зачищенням, необхідно приймати . Примітка 4. При проміжних значеннях коефіцієнти необхідно визначати за інтерполяцією.

3.40 При розрахунку розтягнутої поперечної арматури (хомутів і відігнутих стержнів) у нахилених перерізах на дію поперечної сили до розрахункових опорів розтяганню арматурної сталі, зазначених у табл. 3.14, вводяться коефіцієнти умов роботи арматури:

= 0,8 – для стержневої арматури;

= 0,7 – для арматури з високоміцного дроту, арматурних канатів класу К-7 і сталевих канатів зі спіральним і подвійним скрутом і закритих.

Якщо у зварних каркасах діаметр хомутів з арматурної сталі класу A-III менший від 1/3 діаметра поздовжніх стержнів, то враховувані в розрахунку на поперечну силу напруження в хомутах не повинні перевищувати, МПа (кгс/см²):

245 (2500) – при діаметрі хомутів 6 і 8 мм;

255 (2600) – те ж, 10 мм і більше.

3.41 Для арматурної сталі класів A-IV і A-V при застосуванні стиків, виконаних контактним зварюванням без поздовжнього механічного зачищення, і стиків на парних зміщених накладках до розрахункових опорів розтяганню, зазначеним в табл. 3.14, вводиться коефіцієнт умов роботи арматури = 0,9.

Для арматурної сталі класів A-I, A-II, Ас-II і А-III при наявності стиків, виконаних контактним зварюванням, ванним способом на подовжених або коротких підкладках, на парних зміщених накладках, розрахункові опори розтяганню необхідно приймати такими ж, як для арматурної сталі, що не має стиків.

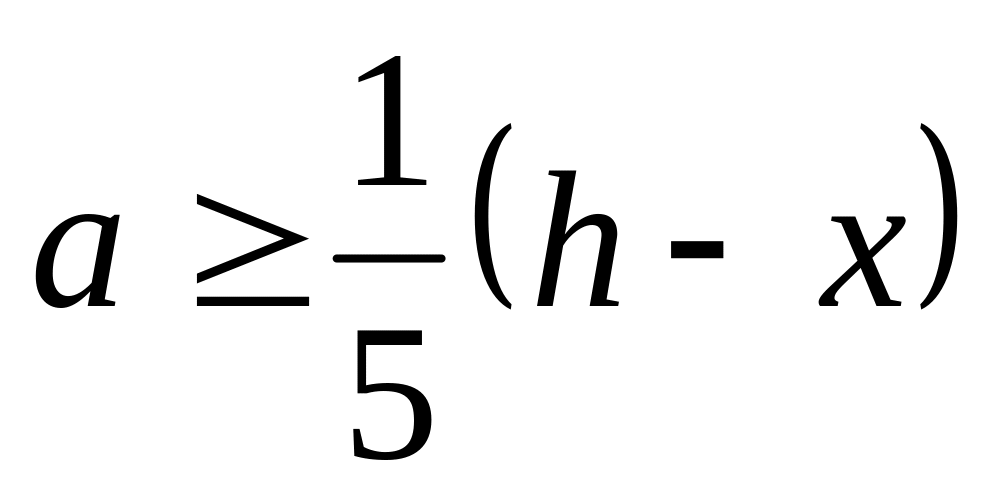

3.42 При розрахунку за міцністю розтягнутої арматури в згинаних конструкціях для арматурних елементів (окремих стержнів, пучків, канатів), розташованих від розтягнутої грані елемента, що згинається, на відстані більш ніж 1/5 висоти розтягнутої зони перерізу, до розрахункових опорів арматурної сталі розтяганню згідно з табл.3.14 необхідно вводити коефіцієнти умов роботи арматури:

m_a6 = ,

де – висота розтягнутої зони перерізу;

 – відстань осі розтягнутого арматурного елемента від розтягнутої грані перерізу.

3.43 При розрахунках міцності напружуваної арматури на стадії створення в конструкції попереднього напруження, а також на стадії монтажу розрахункові опори арматурної сталі необхідно приймати з коефіцієнтами умов, які дорівнюють:

1,10 – для стержневої арматурної сталі, а також арматурних елементів з високоміцного дроту;

1,05 – для арматурних канатів класу К-7, а також сталевих канатів зі спіральним і подвійним скрутом і закритих.

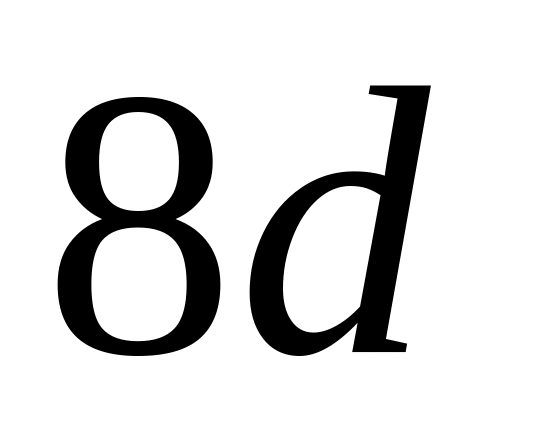

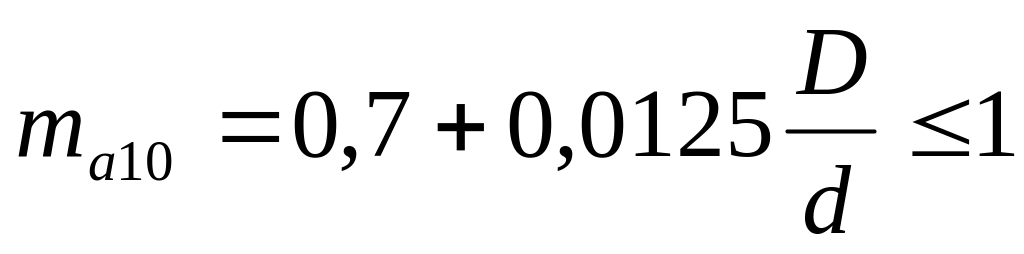

3.44 При перегині сталевих канатів зі спіральним або подвійним скрутом навколо анкерних напівкруглих блоків діаметром менших від (  – діаметр каната), до розрахункових опорів розтягу канатів при розрахунках на міцність слід вводити коефіцієнти умов роботи канатів , які при відношеннях від 8 до 24 слід визначати за формулою:

(3.6)

При перегинах навколо блоків діаметром , менших від , коефіцієнти умов роботи канатів необхідно призначати за результатами дослідних випробувань.

3.45 При розрахунках міцності оцинкованого високоміцного гладкого дроту класу В-ІІ діаметром 5 мм до розрахункових опорів розтягу дроту відповідно до табл. 3.14 необхідно вводити коефіцієнти умов роботи арматури , що дорівнюють:

• 0,94 – при оцинкуванні дроту за групою С, що відповідає середньоагресивним умовам середовища;

• 0,88 – те ж, за групою Ж, що відповідає жорстко-агресивним умовам середовища.
