Характеристики деформативних властивостей
3.32 Значення модулів пружності бетону
при стисканні і розтягуванні
при твердінні бетону конструкцій
в природних умовах необхідно приймати
при відсутності дослідних даних
відповідно до табл. 3.11.
Значення модулів пружності , наведене в табл. 3.11, необхідно зменшувати:
на 10% – для бетону, підданого термовологій обробці, а також для бетону, що працює за умов навперемінного заморожування і відтавання;
на 15% – для бетону конструкцій, не захищених від сонячної радіації, у спекотному кліматі.
Для кладки з бетонних блоків значення модулів деформації Еb необхідно приймати для бетону класів:
В20-В35 - 0,5 ;
В40 і вище – 0,6 .
Приведений модуль деформації бетону збірно-монолітної опори в цілому визначається як середньозважений за значеннями модуля деформації бетону кладки з блоків та модуля пружності бетону ядра перерізу з урахуванням пропорційності їхній площ перерізів по відношенню до всієї площі перерізу опори.

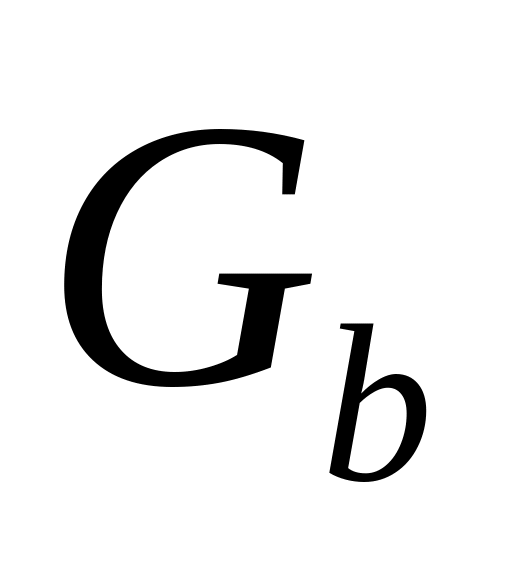

Модуль зсуву бетону
,
необхідно приймати таким, що
дорівнює 0,4
,
коефіцієнт поперечної деформації
(коефіцієнт Пуассона) –
= 0,2.
Мінімальне значення модуля пружності клеїв, які використовуються в стиках складенних конструкцій, має бути не меншим за 1500 МПа (15000 кг/см2), а значення коефіцієнту поперечної деформації не більше 0,25.
Таблиця 3.11
Клас бетону за міцністю на стиск |
В 20 |
В22,5 |
В25 |
В27,5 |
В30 |
В35 |
В40 |
В45 |
В50 |
В55 |
В60 |
Еb10-3 МПа (кгс/см2) |
27,0 (275) |
28,5 (290) |
30,0 (306) |
31,5 (321) |
32,5 (332) |
34,5 (352) |
36,0 (367) |
37,5 (382) |
39,0 (398) |
39,5 (403) |
40,0 (408) |
|
|
|
|
|
|
|
|
|
|
|
|
Арматура
3.33 Марки сталі для арматури залізобетонних мостів і труб, що установлюється з розрахунку, в залежності від умов роботи елементів конструкцій необхідно приймати відповідно до табл. 3.12 та 3.13, з урахуванням 3.91 та 3.133, при цьому знак “плюс” означає можливість застосування зазначеної марки сталі в даних умовах.
У випадку застосування розтягнутої робочої арматури різних класів у розрахунках на міцність належить:
для ненапружуваної арматури – приймати розрахунковий опір, відповідний до арматурної сталі найменшої міцності;
для напружуваної арматури – враховувати тільки арматуру однієї марки.
Арматурну сталь класу А-ІІ марки Вст5пс2 припускається застосовувати в прогонових будовах (крім хомутів) і в опорах мостів, якщо діаметри її стержнів, мм, не більше:
20 – для елементів з арматурою, що не розраховується на витривалість;
16 – для елементів, що розраховуються на витривалість.
Зазначену арматурну сталь при діаметрах 22 мм і більше необхідно застосовувати тільки у фундаментах і частинах опор, розташованих нижче половини глибини промерзання ґрунту.
Зварні з'єднання стержневої термічно зміцненої арматурної сталі, високоміцного арматурного дроту, арматурних канатів класу К-7 і сталевих канатів із спіральним, подвійної звивки не припускаються.
До стержневої напружуваної арматури, що знаходиться в межах тіла бетону конструкції, заборонено приварювання будь-яких деталей або арматури.
У зв’зяку з введенням в дію Державного стандарту України ДСТУ 3760, окрім арматури, що передбачено табл.3.12, слід використовувати арматуру відповідно до табл.3.13, область застосування якої передбачено “Рекомендациями по применению арматурного проката по ДСТУ 3760-98” (Держбуд України, К., 2002), і обмежено конструкціями, що не сприймають багаторазові повторні навантаження.
Таблиця 3.12
Арматурна сталь |
Клас арматурної сталі |
Документ, регламентуючий якість арматурної сталі |
Марка сталі |
Діаметр, мм |
Елементи з арматурою не розраховуємої на витривалість |
Елементи з арматурою розраховуємої на витривалість |
||||
При використанні конструкції у районах із середньою температурою зовнішнього повітря найбільш холодної п’ятиденки, 0С |
||||||||||
Мінус 30 і вище |
Нище мінус 30 до мінус 40 включ. |
Ниже мінус 40 |
мінус 30 і вище |
Нище мінус 30 до мінус 40 включ. |
Ниже мінус 40 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Стержнева гарячекатана гладка |
А-І |
ГОСТ 5781, ГОСТ 380 |
ВСт3сп2 ВСт3сп2 ВСт3сп2 ВСт3сп2 ВСт3сп2 ВСт3Гсп2 ВСт3Гсп2 ВСт3Гсп2 Ст3сп2 Ст3сп2 Ст3сп2 ВСт3кп2 |
6-10 12-40 6-10 12-16 18-40 6-10 12-16 18 6-10 6-10 6-10 6-10 |
+ + + + + + + + + + + + |
+ + + +1 +1 + +1 +1 + + - - |
+ + +1,2 - - +1 - - - - - - |
+ + + + +1 + + +1 - - - - |
+ + +1 +1 - +1 +1 - - - - - |
+- - - - - - - - - - - - |
Стержнева гарячекатана періодичного профілю |
А-ІІ |
ГОСТ 5781 |
ВСт5сп2 |
10-40 |
+ |
+ |
+1,2,3 |
+ |
+ |
- |
ВСт5сп2 |
10-16 |
+ |
+1 |
- |
+ |
+1 |
- |
|||
ВСт5сп2 |
18-40 |
+ |
- |
- |
+1 |
- |
- |
|||
18Г2С |
40-80 |
+ |
+ |
+ |
+1 |
+1 |
+1 |
|||
Ас-ІІ |
10ГТ |
10-32 |
+ |
+ |
+ |
+ |
+ |
+ |
||
А-ІІІ |
25Г2С |
6-40 |
+ |
+ |
+1 |
+ |
+1 |
+1 |
||
|
35ГС |
6-40 |
+ |
+4 |
- |
- |
- |
- |
||
Примітка 1. Дозволяється до застосування у в’язаних каркасах і сітках. Примітка 2. Не допускається використання для хомутів прогонових будов. Примітка 3. Не допускається використання, якщо динамічний коефіцієнт більше 1,1. Примітка 4. Якщо динамічний коефіцієнт більше 1,1, доускається до застосування тільки у в'язаних каркасах і сітках. |
||||||||||
Кінець таблиці 3.12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
А-IV6 |
|
20ХГ2С |
10-22 |
+ |
+ |
+5 |
+ |
+ |
+5 |
Стержнева термічна зміцнена періодичного профіля |
А-V |
23ХГ2Г2Т |
10-32 |
+ |
+ |
+5 |
+ |
+ |
+5 |
|
Ат-IV |
ГОСТ 10884 |
25Г2С |
10-28 |
+5 |
+5 |
+5,7 |
- |
- |
- |
|
10ГС2 |
10-18 |
+5 |
+5 |
+5,7 |
- |
- |
- |
|||
20ХГС2 |
10-18 |
+5 |
+5 |
+5,7 |
- |
- |
- |
|||
Ат-V6 |
20ХГС2 |
10-28 |
+5 |
+5 |
+5,7 |
- |
- |
- |
||
Ат-VI6 |
20ХГС2 |
10-16 |
+5 |
+5 |
+5,7 |
- |
- |
- |
||
Високоміцний дрот гладкий |
В-ІІ |
ГОСТ 7348 |
- |
3-8 |
+ |
+ |
+8 |
+ |
+ |
+8 |
Висоміцний дрот періодичного профілю |
ВР-ІІ |
- |
3-8 |
+ |
+ |
+9 |
+ |
+ |
+9 |
|
Арматурні канати |
К-7 |
ГОСТ 13840 |
- |
9-15 |
+ |
+ |
+ |
+ |
+ |
+ |
Сталеві канати |
Спіральні |
- |
- |
Передбачені ГОСТом з діаметром дротів 3 мм та більше |
+ |
+ |
- |
+10 |
+10 |
- |
Подвійної звивки |
ГОСТ 3067, ГОСТ 3068 |
+ |
+ |
- |
+10 |
+10 |
- |
|||
Закриті |
ГОСТ 3090, ГОСТ 7675, ГОСТ 7676 |
Передбачені ГОСТом |
+ |
+ |
- |
+10 |
+10 |
- |
||
Примітка 5. Тільки у вигляді цілих стержнів мірної довжини. Примітка 6. Допускається до застосування термічно зміцненої арматурної сталі тільки марок С (зварювальна) та К (стійка до корозійного розтріскування). Примітка 7. Допускається до застосування при гарантованій величині рівномірного видовження не менше 2 %. Примітка 8. Допускається до застосування при діаметрах дротин 5-8 мм. Примітка 9. Допускається до застосування тільки в прогонових будовах суміщених мостів. |
||||||||||
Таблиця 3.13
Клас арматури |
Діаметр прокату, мм |
Марки сталі |
Тип профілю |
Нормативний опір розтяганню Rsn i Rph, Мпа (кгс/см2) |
Класифікація прокату за способом виробництва |
А 240С |
6-40 |
Ст3сп |
гладкий |
240 (2450) |
гарячекатаний |
Ст3пс |
|||||
Ст3кп |
|||||
А 300С |
10-40 |
Ст5сп |
Періодичний (серпоподібний) |
290 (2950) |
гарячекатаний |
Ст5пс |
|||||
10-32 |
10ГТ |
||||
А 400С |
6-40 |
35ГС |
Періодичний (серпоподібний) |
400 (410) |
гарячекатаний |
25Г2С |
|||||
8-32 |
Ст3сп |
Термомеханічнозміцнений |
|||
Ст3пс |
|||||
Ст5сп |
|||||
Ст5пс |
|||||
А 500С |
8-16 |
Ст3сп |
Періодичний (серпоподібний) |
500 (5100) |
Термомеханічнозміцнений |
Ст3пс |
|||||
Ст3Гпс |
|||||
18-22 |
Ст3Гпс |
||||
25-32 |
25Г2С |
||||
20ГС |
Застосування як робочої розраховуваної арматури нових, у тому числі імпортних арматурних сталей припускається у встановленому порядку.
3.34 Для монтажних (піднімальних) петель необхідно передбачити застосування арматурної сталі класу A-I марки СтЗпс або Ст 3с.
3.35 Припускається застосування арматурної сталі класів A-I і А-ІІ марок, зазначених у табл. 3.12, а також А 240С згідно з табл. 3.13.
