2.2.9.2 Определение предела прочности при сжатии
Предел прочности при сжатии – это напряжение, соответствующее нагрузке, при которой происходит разрушение образца материала.

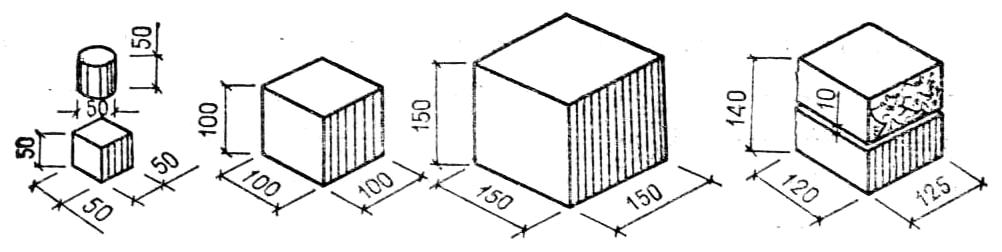

Размер и форма образцов при испытании на сжатие зависят от вида строительного материала. Испытываемые образцы должны быть правильной геометрической формы: куб, параллелепипед, цилиндр (рисунок 2.4).
Рисунок 2.4– Образцы для испытания материалов

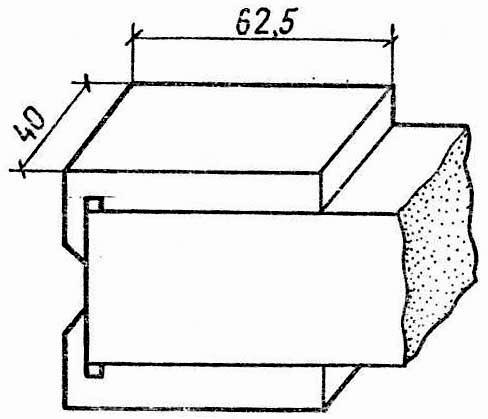

Для образцов с трудноопределимой площадью сечения (половинки балочек) применяют пластинки – прокладки с известной площадью (рисунок 2.5).
|
Рисунок 2.5 – Расположение металлических пластинок при испытании на сжатие |
Предел прочности при сжатии определяют на гидравлическом прессе. Испытываемый образец помещают между пластинами пресса, при необходимости с прокладками, и постепенно увеличивают нагрузку со скоростью, регламентированной соответствующим нормативным документом. В момент разрушения образца фиксируют (в зависимости от конструкции пресса) показания шкалы силоизмерителя пресса (Р).
|

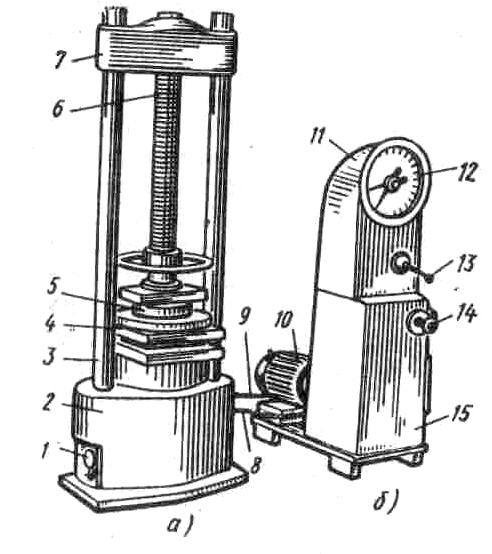

1 — вырезы, 2 — станина, 3 — колонна, 4 — плита, 5 — шарнир, 6 — ходовой винт, 7 — траверса, 8, 9 — трубки, 10 — электродвигатель, 11 —• корпус силоизмерителя, 12 — шкала, 13 — рукоятка, 14 — маховик, 15 — насосная установка
Рисунок 2.6. - Пресс П-50 (а) с насосной установкой (б). |
Зная площадь образца, на которую действует разрушающая нагрузка (или площадь пластинок F=25 см2), по формуле 2.15 определяют предел прочности при сжатии Rсж, кгс/см2.
(2.15)
где P – разрушающая нагрузка, кгс;
F – площадь поперечного сечения образца, см2.
Результаты определений записывают в таблицу 2.8.
Таблица 2.8 – Определение предела прочности при изгибе и сжатии
Показатели |
Единицы измерения |
Результаты опыта |
Предел прочности при изгибе, Rизг |
кгс/см2(МПа) |
|
Площадь образца, F |
см2 |
|
Разрушающая нагрузка, Р |
кгс |
|
Предел прочности при сжатии, Rсж |
кгс/см2 (МПа) |
|
2.2.9.3 Ударная вязкость (ударная прочность)
Ударная вязкость (динамическая или ударная прочность)- это свойство материала сопротивляться разрушению при ударных нагрузках
Испытание на удар проводят на копре (рисунок 2.7) на образцах цилиндрической формы, обычно высотой и диаметром 25 мм.
Удары наносят грузом (массой 2 кг), падающим на боек, расположенный над образцом по его центру. Высоту падения груза постепенно увеличивают, начиная с высоты 1 см с шагом в 1см, и определяют по мерной рейке на приборе. Испытания проводят до появления на образце первой трещины.

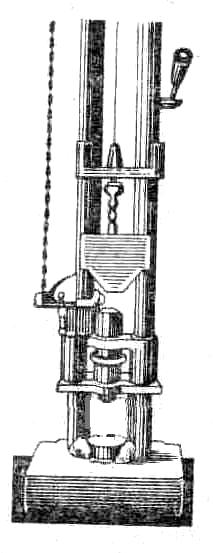

Рисунок 2.7 - копер Педжа
Прочность материала на удар Ry, , характеризуется работой удара А, разрушающего материал, или удельной работой груза, отнесенной к единице объема образца:
(2.16)
где m – масса гири, кг
g – ускорение свободного падения, м/с2;
h – сумма высот падения образца, см
n – высота падения груза, вызывающего появление первой трещины
на образце, см
V – объем образца, см3
Результаты определения записывают в таблицу 2.9.
Таблица 2.9 – Определение сопротивления удару
Показатели |
Единицы измерения |
Результаты опыта |
Объем образца, V |
см3 |
|
Масса гири, m |
кг |
|
Высота падения груза, вызывающего появление первой трещины на образце, n |
см |
|
Сопротивление удару, Ry Ry10-2 |
Нсм/см3 Дж/см3 |
|
