2.2.2 Определение истинной плотности
Истинной плотностью материала , г/см3, называют физическую величину, равную отношению массы материала к его объему в абсолютно плотном состоянии, т.е. без пор.
(2.1)
где m – масса материала, г;
Va – объем материала в абсолютно плотном состоянии, см3.
Определение истинной плотности проводится пикнометрическим методом.
Пробу материала массой около 5 г сушат в сушильном шкафу при температуре (1105)С до постоянной массы и охлаждают до комнатной температуры в эксикаторе над концентрированной серной кислотой или безводным хлоридом кальция, затем дробят, тонко измельчают до состояния пудры в фарфоровой ступке.
Навеску всыпают в чистый высушенный и предварительно взвешенный пикнометр (m1), после чего его взвешивают вместе с навеской (m). Затем наливают в пикнометр воду (или другую инертную к материалу жидкость) в таком количестве, чтобы пикнометр был заполнен примерно на 2/3 его объема. Для удаления пузырьков воздуха прибор поворачивают несколько раз вокруг его вертикальной оси, наполняют до метки водой и снова взвешивают (m3). После освобождения пикнометра от содержимого и заполнения до метки водой определяют m2. Все взвешивания производят с погрешностью до 0,01 г. Истинную плотность материала – , г/см3, вычисляют по формуле
(2.2)
где m – масса пикнометра с навеской, г;
m1 – масса пустого пикнометра, г;
m2 – масса пикнометра с водой, г;
m3 – масса пикнометра с навеской и водой после удаления пузырьков
воздуха, г;
ж – плотность воды, равная 1 г/см3.
Результаты оформляются по форме таблицы 2.2
Таблица 2.2- Определение истинной плотности
Показатели |
Единицы измерения |
Результаты опыта |
Масса пикнометра с навеской, m |
г |
|
Масса пустого пикнометра, m1 |
г |
|
Масса пикнометра с водой, m2 |
г |
|
Масса пикнометра с навеской и водой, m3 |
г |
|
Плотность воды, ж |
г/см3 |
|
Истинная плотность материала, ; 103 |
г/см3 кг/м3 |
|
2.2.3 Определение средней плотности
Средняя плотность m, г/см3, определяется отношением массы материала к его объему в естественном состоянии, т.е. вместе с порами и пустотами, по формуле
(2.3)
где m – масса материала, г;
V – объем образца в естественном состоянии, см3.
Средняя плотность материалов определяется на образцах, высушенных до постоянной массы при температуре (1105)С.
2.2.3.1 Определение средней плотности материала на образцах правильной геометрической формы
Для определения средней плотности образцы материала могут быть изготовлены в форме куба, параллелепипеда или цилиндра.
При помощи штангенциркуля измеряют размер высушенного образца и вычисляют его объем, после чего образцы взвешивают на технических весах.

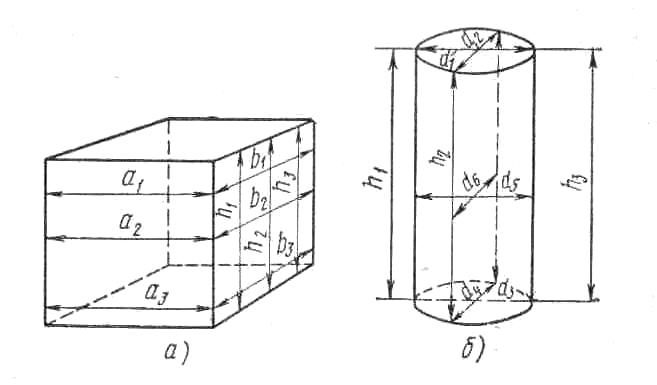

Рисунок 2.1 – Схема измерения образцов - а) кубической и б) цилиндрической формы
Результаты рекомендуется записывать в виде таблицы 2.2.
Таблица 2.2 – Определение средней плотности
Показатели |
Единицы измерения |
Результаты опыта |
Объем образца, V |
см3 |
|
Масса образца, m |
г |
|
Средняя плотность, m; m103 |
г/см3 кг/м3 |
|
