3.2 Приборы и материалы:
пресс гидравлический по ГОСТ 28840-90 [14];
линейка измерительная металлическая по ГОСТ 427-75 [10];
линейка поверочная по ГОСТ 8026-92 [15];
штангенглубиномер по ГОСТ 166-89 [11];
щуп по ТУ2-034-225-87[16];
сито с сеткой 1,25К по ГОСТ 6613-86 [9];
пластина металлическая или стеклянная размерами 270х150х5 мм. Отклонение от плоскостности пластин не должно превышать 0,1 мм;
бумага оберточная по ГОСТ 8273-93 [17];
вода по ГОСТ 23732-79 [18];
песок кварцевый по ГОСТ 8736-77 [19];
портландцемент, портландцемент с минеральными добавками, шлакопортландцемент марки 400 по ГОСТ 10178-85 [20];
угольник по ГОСТ 3749-77*.
3.3 Методика выполнения работы
Приемку изделий по показателям внешнего вида на соответствие требованиям пункта 3.3.1 проводят визуальным осмотром, а при необходимости замером выявленных дефектов, применяя объем выборки, приемочные и браковочные числа, указанные в таблице 3.2.
Объем партии устанавливают в количестве не более суточной выработки одной печи. Партия должна состоять из изделий одного вида, одной марки по прочности и морозостойкости.
Таблица 3.2-Число образцов для контроля по показателям внешнего вида
Объем партии изделия |
Ступень контроля |
Объем выборки |
Общий объем выборки |
Приемочное число Ас |
Браковоч-ное число Rс |
10001 — 35000
35000 — 150000
Св. 150000
|
I II I II I II |
80 80 125 125 125 125 |
80 160 125 250 125 250 |
7 18 11 26 11 26 |
11 19 16 27 16 27 |
Для проведения испытаний из выборки изделий, соответствующих требованиям по показателям внешнего вида, отбирают число образцов в соответствии с таблицей 3.3.
Таблица 3.3 Число образцов для определения свойств кирпича и камней
Наименование показателя |
Число образцов |
Размеры и правильность формы (ГОСТ 530-95)[13] Наличие известковых включений (ГОСТ 530-95)[13] Масса, водопоглощение (ГОСТ 7025-91) [21] Предел прочности при сжатии (ГОСТ 8462-85)[22]: — камней — кирпичей
Предел прочности при изгибе кирпичей (ГОСТ 8462-85)[22] Морозостойкость (ГОСТ 7025-91 [21]
|
24 5 3
5 10 (или 10 парных половинок)
5 5 |
3.3.1 Внешний осмотр кирпича
Внешним осмотром устанавливается наличие недожога и пережога в контролируемом кирпиче. Алый цвет кирпича, глухой звук при ударе по кирпичу молотком указывают на наличие недожога. Пережженный кирпич характеризуется оплавлением и вспучиванием, имеет бурый цвет и, как правило, искривлен. Недожженный и пережженный кирпичи являются браком.
По результатам внешнего осмотра кирпича заполняется таблица 3.4. Предельные отклонения от номинальных размеров не должны превышать, указанные в столбце 2 таблицы 3.4.
Для определения длины и ширины изделий замеры производят в трех местах — по ребрам и середине постели, толщины изделий — середине тычка и ложка. Для изделий с закругленными углами замеры производят на расстоянии 15 мм от ребер. Каждый результат измерения оценивают отдельно в соответствии с таблицей 3.4.
Глубину отбитости и притупленности углов и ребер измеряют с погрешностью 1 мм при помощи штангенглубиномера или угольника и линейки по перпендикуляру от вершины угла или ребра, образованного угольником до поврежденной поверхности. Отклонение от перпендикулярности граней определяют прикладыванием к смежным граням угольника и замера щупом или штангенглубиномером зазора, образовавшегося между угольником и ребром смежных граней. За результат принимают наибольшее значение из всех полученных результатов измерений. Схема измерений приведена на рисунке 3.11.
Таблица 3.4-Качество кирпича по размерам и показателям внешнего вида
Показатели |
Допускаемые отклонения по ГОСТ 530-95 |
Исследуемый образец
|
||
Фактический размер |
Фактическое отклонение |
Заключение |
||
1.Размер 1.1 Отклонение от линейных размеров, мм по длине по ширине по толщине 1.2. Отклонение от перпендикулярности граней, мм, не должно превышать 2.Внешний вид 2.1 Отбитости углов глубиной от 10 до 15 мм, шт 2.2 Отбитости и притупленности ребер глубиной не более 10 мм и длиной от 10 до 15 мм, шт. 2.3 Трещины протяженностью до 300 мм по постели полнотелого кирпича и пустотелых изделий не более чем до первого ряда пустот (глубиной на всю толщину кирпича или на 1/2 толщины тычковой или ложковой грани камней), шт.: на ложковых гранях на тычковых гранях |
±5 ±4 ±3
3
2
2
1 1 |
|
|
|

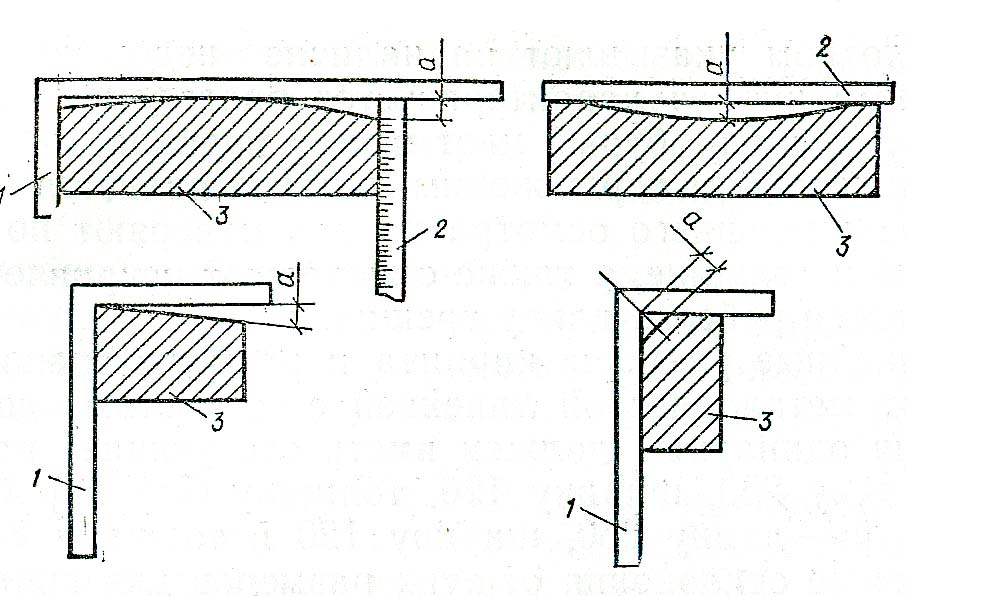

1 – стальной угольник; 2 – стальная линейка; 3 - кирпич
Рисунок 3.11 – Измерение искривления поверхности и ребер кирпича
