11.Динамическое исследование механизмов. Приведение сил и масс в модели механизма.
Динамическая модель - модель системы, предназначенная для исследования ее свойств в функции времени (или модель системы, предназначенная для исследования в ней динамических явлений).
Анализ движения машинного агрегата, находящегося под действием приложенных к нему внешних сил, удобно проводить с использованием метода приведения масс и сил к какому-либо звену механизма. Он сводится к анализу динамики тела (звена приведения), к которому приведены все внешние силы и моменты. Чаще всего звеном приведения выступает ведущее звено механизма.
Задача динамического анализа – определение истинного закона движения ведущего звена механизма, находящегося под действием заданных внешних сил и моментов, действующих в машинном агрегате.

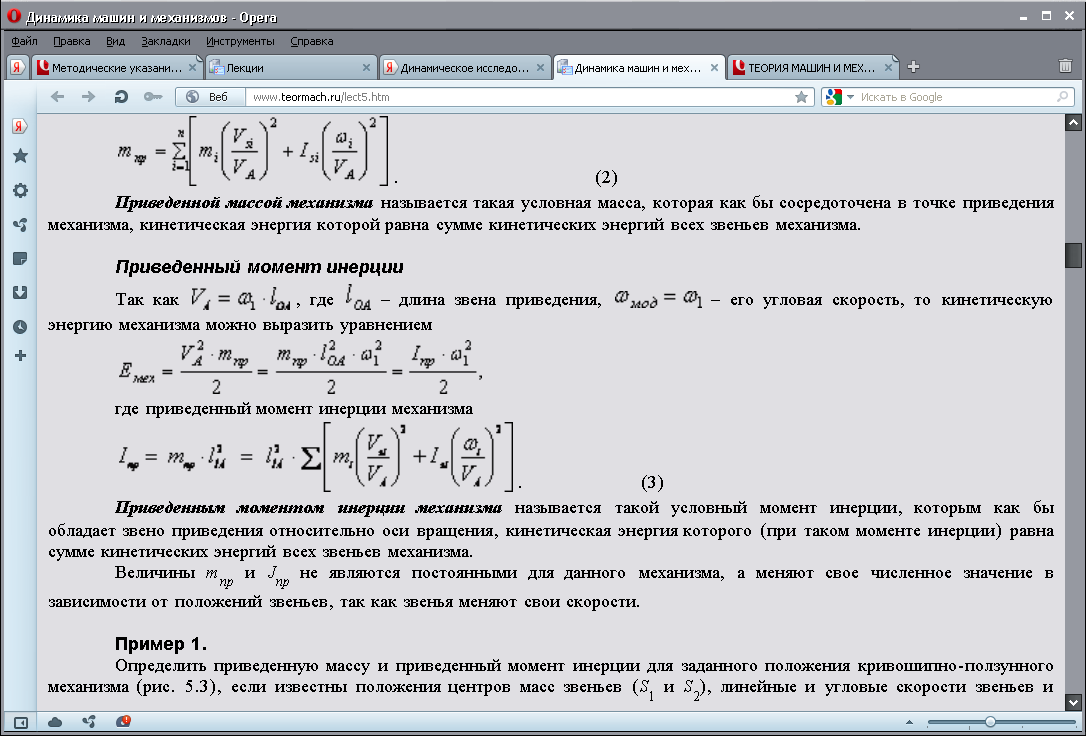

Приведенная масса механизма

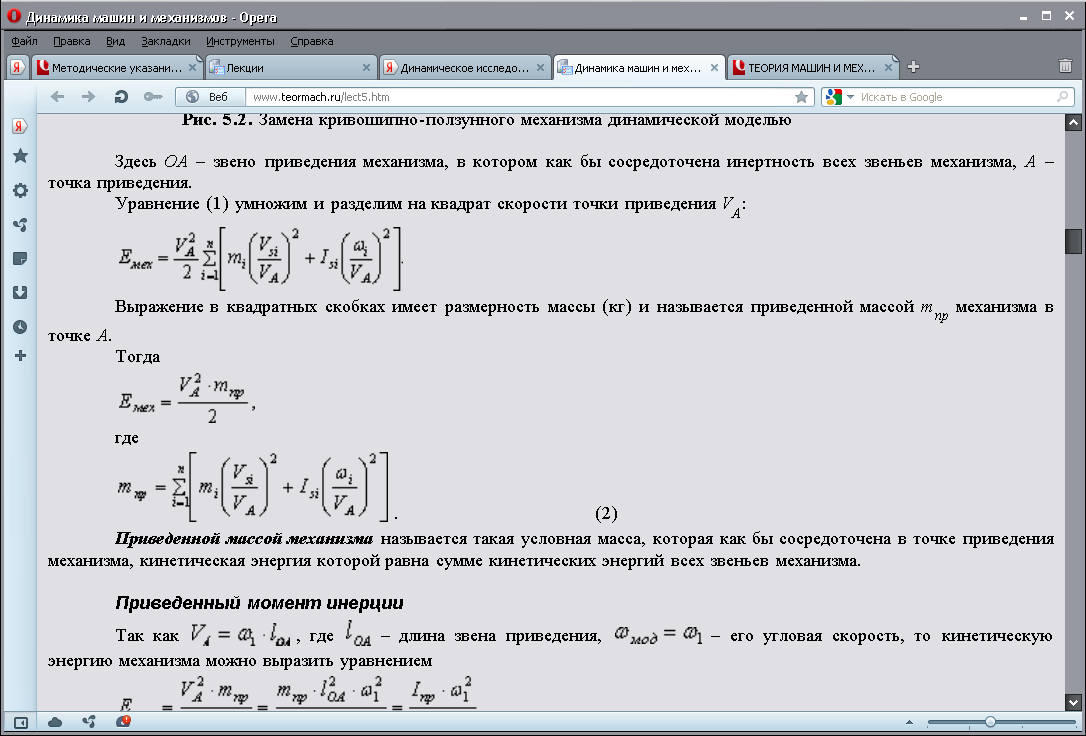

Условно заменим механизм его динамической моделью. Например, кривошипно-ползунный механизм (рис. 4.2) заменим динамической моделью, состоящей из стойки и кривошипа.
12.Режимы движения механизмов. Дифференциальное уравнение движения механизмов.
Уравнение движения механизма в энергетической форме (в форме интеграла энергии)
. (5.11)
Оно используется для определения закона движения начального звена 1 .
4. Продифференцируем уравнение (5.11) по координате :
.
(5.12)
Полученное уравнение является уравнением движения начального звена 1 механизма в дифференциальной форме. Оно используется для определения углового ускорения начального звена.
Режимы движения механизмов:
Уравнение движения механизма (5.11) запишем в виде
, (5.13)
где – положительная работа движущих сил и отрицательная работа сил сопротивления.

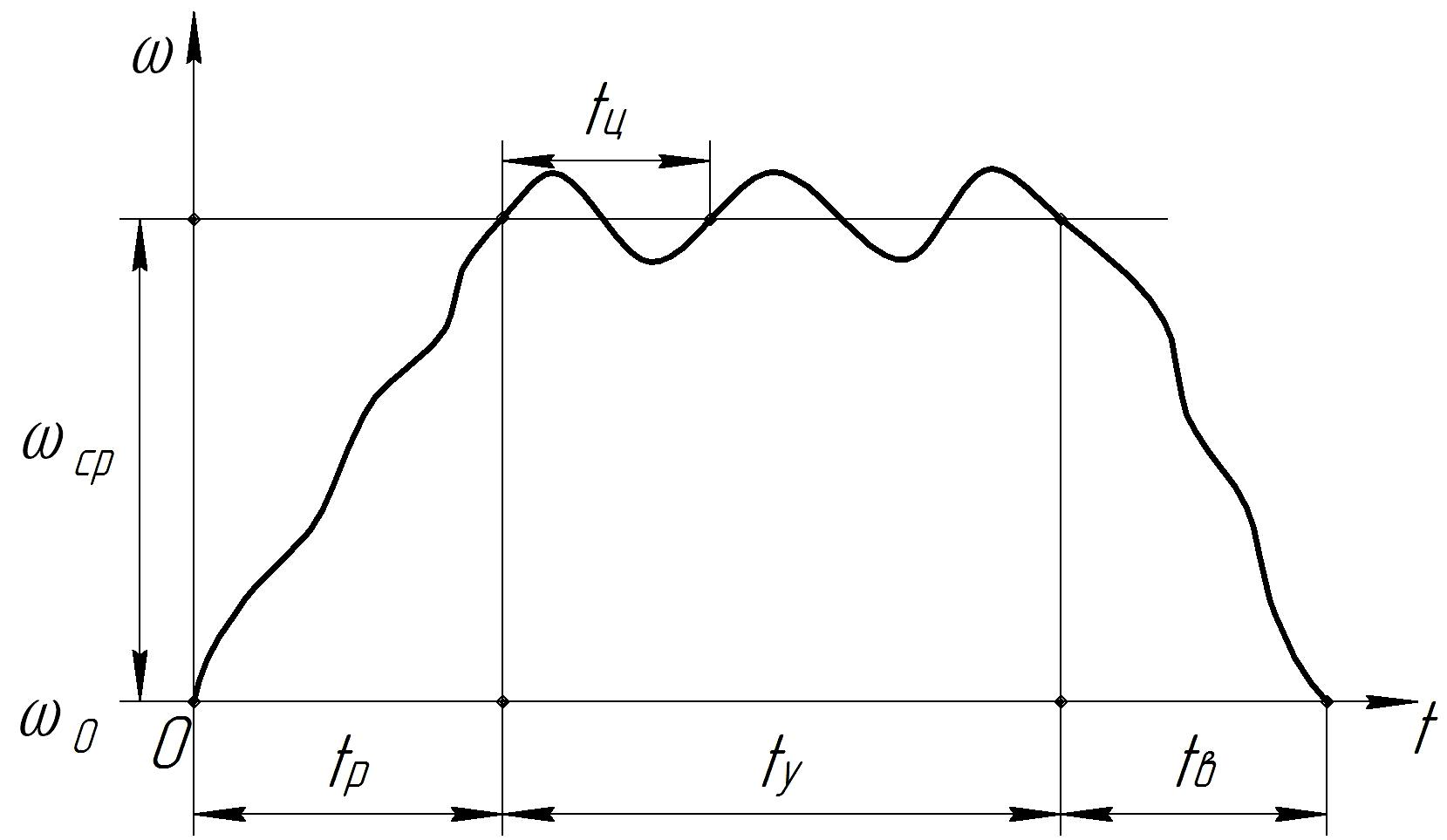

В зависимости от соотношения этих работ различают три режима (фазы) движения механизма (рис. 5.4):
Рис. 5.4.
1. Разбег (разгон) в течение времени .
При этом , угловая скорость начального звена .
2. Установившееся движение в течение времени . При этом за время цикла , поэтому . Но внутри цикла , поэтому мгновенные значения угловой скорости начального звена периодически изменяются в цикле от до около среднего значения . Это вызвано периодическим изменением в цикле приведённых моментов и .
3. Выбег (торможение) в течение времени .
При этом , и в частном случае скорость доходит до значения .
Режимы разбега и выбега являются неустановившимися. Они могут происходить с большим ускорением или замедлением, которые вызывают значительные динамические нагрузки на звенья механизма и их перенапряжение. Изучение и расчет этих переходных режимов необходим для грамотного динамического проектирования механизмов.
13.Неравномерность движения механизмов. Коэффициент неравномерности. Расчёт параметров маховика.

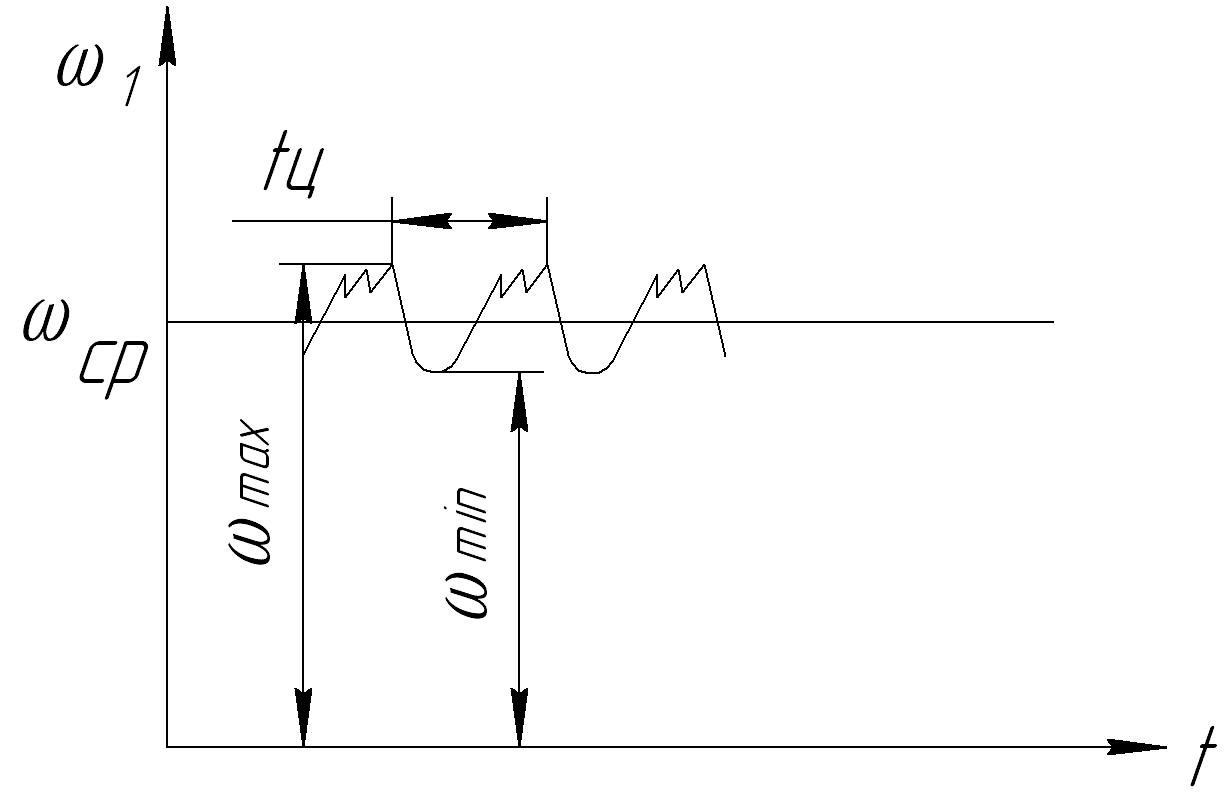

Установившимся движением называют такое, при котором скорость начального звена 1 механизма является периодической функцией времени (рис.5.6).
Такой характер движения вызывается периодическим изменением приложенных к механизму сил и его приведённого момента инерции . Основными энергетическими условиями такого режима движения являются, отнесённые ко времени цикла , характеристики механизма:
- сумма работ всех сил , следовательно ;
- приращение кинетической энергии .
Неравномерность вращения (движения) начального звена 1 оценивают коэффициентом неравномерности
, (5.16)
где средняя угловая скорость начального звена
(5.17)
Чрезмерные колебания скорости начального звена и, следовательно, скоростей остальных звеньев механизма вызывают значительные динамические нагрузки на них, снижают долговечность и надёжность машин. Ухудшается и качество рабочего процесса машины. Поэтому на практике установлена допустимая величина этого коэффициента для различных машин.
При динамическом синтезе коэффициент предварительно определяют, используя уравнение (5.13) движения начального звена (ведущего вала машины) с учётом равенства работ движущих сил и сил сопротивления за цикл . Если оказалось, что коэффициент неравномерности , то его можно уменьшить, увеличив инертность ведущего вала. Для этого на нём устанавливают добавочную массу в виде маховика с массивным ободом. Маховик накапливает кинетическую энергию и восполняет её недостаток у механизма в моменты цикла движения, когда работа движущих сил . Тем самым маховик ограничивает колебания скорости начального звена и снижает величину .
Найдём требуемый момент инерции маховика :
— решив совместно уравнения (5.16) и (5.17) получим:
;
— используя уравнения (5.6) и (5.11) строим диаграмму энергомасс для цикла вращения начального звена (угла поворота) (рис.5.7);
— используя формулу (5.15) для угловой скорости начального звена 1 по кривой энергомасс , находим:

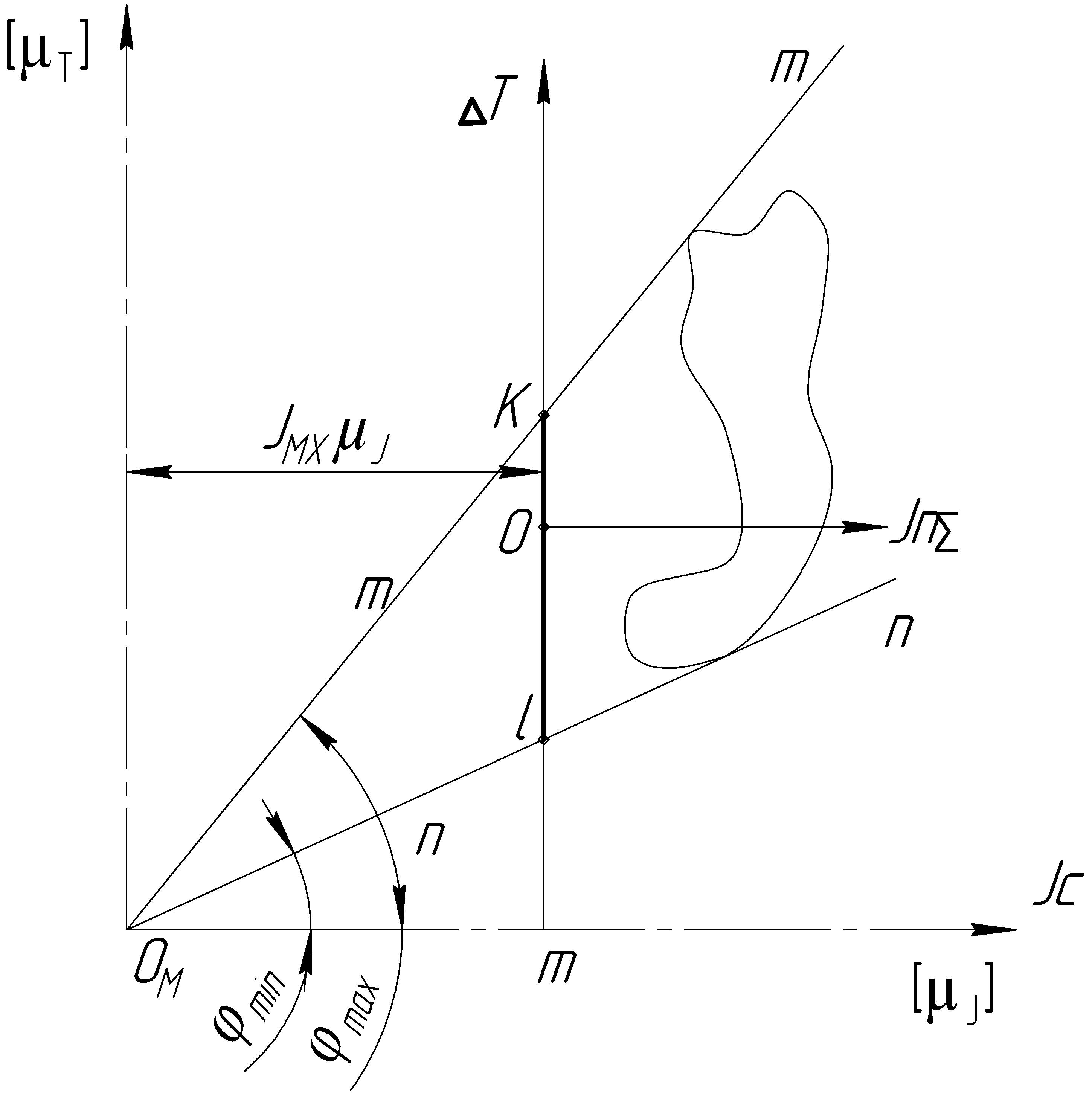

— к кривой энергомасс проводим касательные m-m, n-n под углами и . Точка их пересечения – начало координат новой системы отсчета , в которой – полная кинетическая энергия и момент инерции механизма с маховиком.
Рис. 5.7.
Из рис. 5.7 находим:
Момент инерции маховика [кг.м2].
Приняв , получим необходимый момент инерции маховика.
Заметим, что маховик оказываетсвое действие по уменьшению колебания скорости начального звена только при установившемся режиме движения механизма.
