9.Силовой расчёт механизмов. Задачи и методы силового расчёта. Реакции кп. Аналитический метод силового расчёта механизмов.
При работе механизма к его звеньям приложены внешние силы и моменты: движущие силы и моменты, силы и моменты сопротивления, силы тяжести подвижных звеньев и силы упругости гибких элементов. Под действием этих силовых факторов между элементами звеньев в кинематических парах (КП) возникают внутренние силы взаимодействия. Определение внутренних сил, а также внешних уравновешивающих силовых факторов, составляет содержание силового расчета механизма.
Рассмотрим действие сил в КП, полагая в первом приближении, что влияние сил трения мало и им можно пренебречь. В этом случае силы взаимодействия связаны третьим законом Ньютона и направлены по общей нормали к поверхности соприкосновения элементов звеньев в КП.

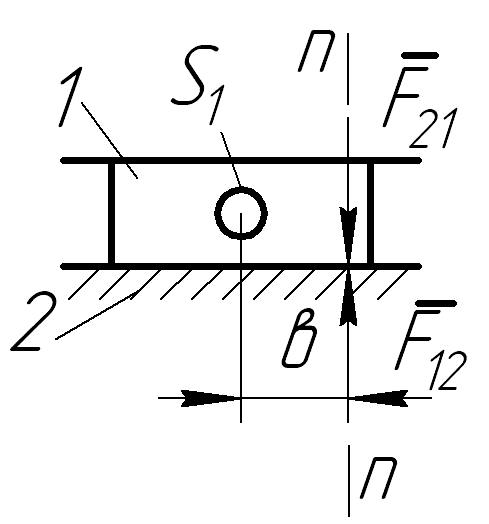

1. В одноподвижной поступательной КП сила , приложенная к звену 1 от звена 2, направлена по нормали n-n.
|
Согласно третьему закону Ньютона . Неизвестными являются модуль сил и координата «b» точки их приложения относительно центр масс звена 1. |

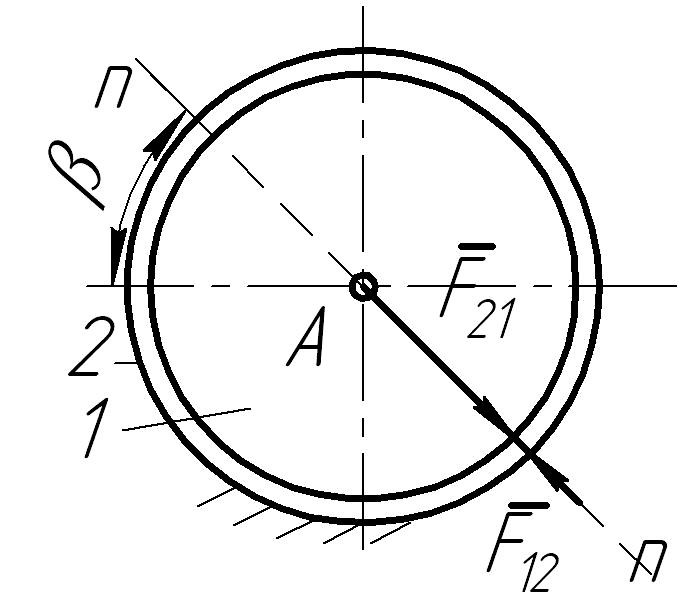

2. В одноподвижной вращательной КП сила направлена нормально к цилиндрической поверхности соприкосновения обоих звеньев 1,2 и проходит через центр А шарнира.
|
Сила . Неизвестными являются модуль сил и угол . |

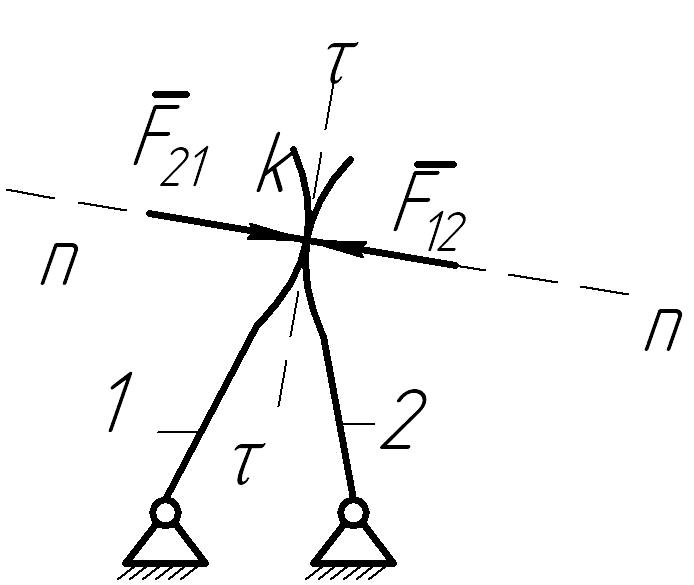

3. В высшей двухподвижной КП сила направлена по общей нормали n-n перпендикулярно касательной τ-τ к поверхностям в точке K контакта звеньев 1 и 2.
|
Сила . Следовательно, для сил известны точка приложения (точка К) и линия действия n-n. Неизвестным остается модуль сил. |
Нагруженность звеньев определяется также их движением с ускорениями, которые в современных быстроходных машинах весьма значительны. Учет этих ускорений выполним методом кинетостатики, условно приложив к каждому подвижному звену главный вектор и главный момент сил инерции:
, (6.1)
где , - масса и момент инерции i-го звена,
, - вектор ускорения центра масс и угловое ускорение i-го звена.
В основе метода кинетостатики лежит принцип Даламбера: при движении механической системы приложенные к её звеньям активные силы, реакции связей и силы инерции образуют равновесную систему сил в любой момент движения. Приложив к подвижным звеньям механизма силы и моменты сил инерции по уравнениям (6.1), можем записать три уравнения кинетостатики для каждого i-го звена:
(6.2)
(6.3)
. (6.4)
Алгебраические уравнения (6.2) и (6.3) могут быть заменены одним эквивалентным векторным уравнением сил:
(6.5)
Уравнения (6.2) - (6.4) используют для силового расчета рычажных механизмов координатным (аналитическим) способом, а уравнение (6.5) – для расчета векторным (графическим) способом.
