4 .Содержание отчета
1. Название работы.
2. Ф.И.О. и группу студента, выполнившего работу.
3. Цель работы.
4. Задание.
5. Описание математической модели.
6. Распечатки таблицы с результатами и формулами
7. Распечатка диаграммы.
8. Выводы по работе.
5. Контрольные вопросы
1. Как классифицируются задачи оптимизации?
2. Из каких составляющих должна состоять математическая модель?
3. Назначение целевой функции.
4. Какие направления может иметь ЦФ?
5. Назначение ограничений.
6. Назначение граничных условий.
7. Что нужно сделать, если в меню Сервис отсутствует Поиск решений...?
8. Где надо указать тип математической модели?
9. Как можно сохранить найденное решение?
10.Сколько решений может иметь задача?
Лабораторная работа № 4 Параметрический анализ.
Цель работы
Пример выполнения лабораторной работы
Задание на лабораторную работу
Содержание отчета
Контрольные вопросы
1. Цель работы
Приобретение навыков проведения параметрического анализа задач оптимизации.
2. Пример выполнения лабораторной работы
Под параметрическим анализом понимают решение задачи оптимизации при различных значениях того параметра, который ограничивает улучшение целевой функции.
Выполним параметрический анализ задачи, рассмотренной в лабораторной работе № 3.
В качестве параметра для исследования возьмем финансы, значение которых приведены в таблице вариантов:
Вариант |
1 |
2 |
3 |
4 |
5 |
Финансы |
30 |
60 |
90 |
120 |
150 |
Порядок выполнения лабораторной работы
1. Удалить результат решения.
2. Ввести в ячейку G12 = 30.
3. Выполнить поиск решения.
4. В окне Результаты поиска решения сохранить сценарий под именем "Фин30" и восстановить исходные значения.
5. Аналогично выполнить поиск для остальных вариантов, сохраняя каждый раз сценарий под соответствующим именем.
6. Получить итоговый сценарий Сервис - Сценарии...:
6.1.В окне Диспетчер сценариев выбрать кнопку Отчет.... Откроется диалоговое окно (рис.4.1).
Рис. 4.1. Диалоговое окно Отчет по сценарию
6.2.Установить флажок Структура.
6.3.Нажать кнопку ОК. На отдельном листе книги размещается Структура сценария (рис. 4.2).
Рис. 4.2. Структура сценария
6.4.Для удобства работы отредактировать Структуру сценария:
a) вместо Структура сценария ввести Итоговый сценарий;
b) удалить столбцы B и D;
c) удалить строки Изменяемые ячейки и Ячейки результата;
d) ввести:
· в ячейки С5:С7 Прод1: Прод3;
· в ячейку С8 Прибыль;
· в ячейки С9:С11 трудовые, сырье, финансы;
· убрать Примечания.

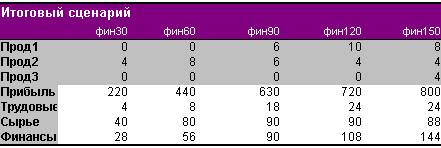

Получим Итоговый сценарий (рис. 4.3.).
Рис. 4.3. Итоговый сценарий

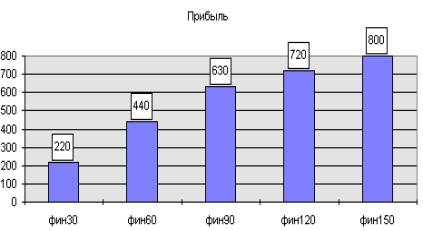

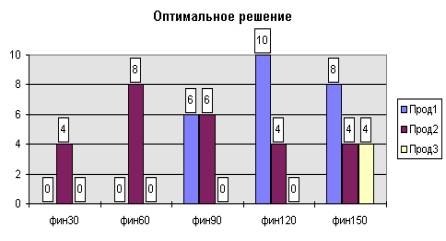

7. Построить гистограммы: “Оптимальное решение”, “Значение прибыли”, “Используемое сырье” для всех вариантов (диаграммы 4.1 - 4.3).

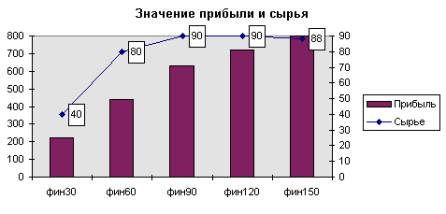

8. Построить смешанную диаграмму для целевой функции и требуемого сырья (диаграмма 4.4).
Диаграмма 4.1.
Диаграмма 4.2.
Диаграмма 4.3.
Диаграмма 4.4.
3. Задания на лабораторную работу
Задание 1:
Выполнить параметрический анализ по заданию 1 из лабораторной работы № 3 по трем направлениям, меняя:
· количество имеющегося сырья;
· нормы расходов сырья;
· прибыль от реализации единицы продукции.
Задание 2:
Выполнить параметрический анализ по заданию 2 из лабораторной работы №3, варьируя количество товаров на складе.
4. Содержание отчета
1. Название работы.
2. Ф.И.О. и группу студента, выполнившего работу.
