36.Инерционное звено второго порядка

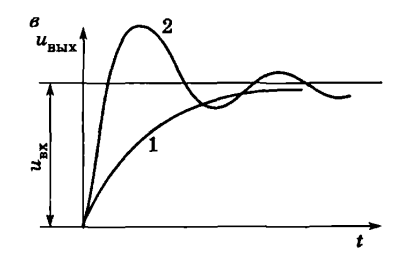

Выходная характеристика инерционного звена второго порядка.
Инерционным звеном второго порядка называется такое звено, выходная величина которого при подаче на вход ступенчатого воздействия стремится к установившемуся значению, совершая затухающие колебания либо апериодически (монотонно) приближаясь к нему. Переходной процесс такого звена описывается дифференциальным уравнением второго порядка:
где , - постоянные, имеющие размерность времени;
- коэффициент усиления звена.
Операторное изображение этого уравнения при нулевых начальных условиях слева имеет вид:
Вид переходного процесса определяется корнями характеристического уравнения, которые зависят от соотношения постоянных времени и , и может носить апериодический либо колебательный характер.

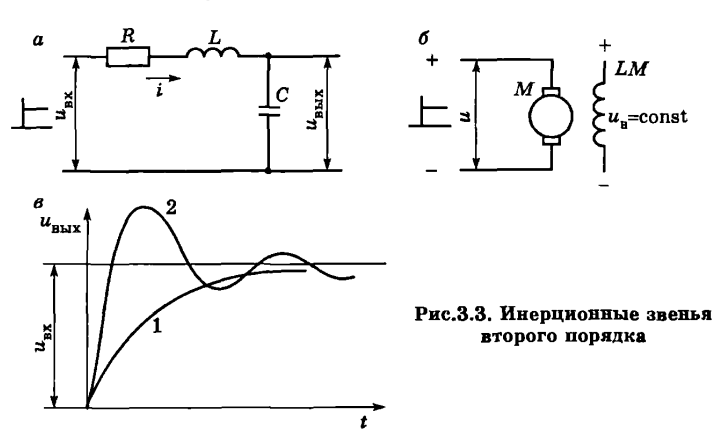

К инерционным звеньям второго порядка можно отнести электрические колебательные контуры (рис.), состоящие из индуктивности, емкости и активного сопротивления; электромеханические элементы, например двигатель, способный запасать кинетическую энергию в якоре и электромагнитную в якорной цепи; электромашинный усилитель, механические элементы, обладающие массой, упругостью и вязким трением, и т.д.
Частотные характеристики инерционного звена второго порядка.
Уравнение амплитудно-фазовой характеристики (АФХ) инерционного звена второго порядка получим непосредственно из его передаточной функции , подставив вместо :
Учитывая выражение , найдем
(1)

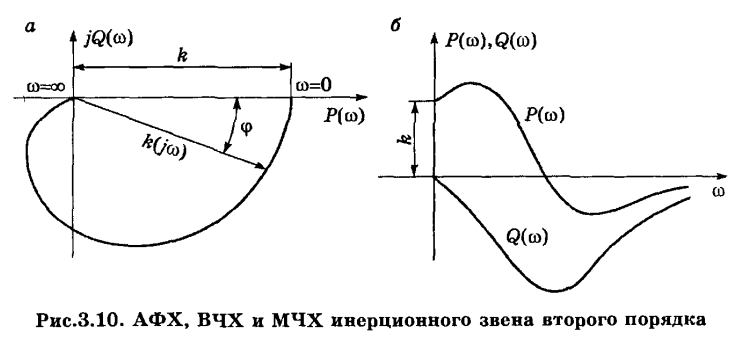

АФХ построенная по уравнению (1), располагается в двух квадрантах. При изменении частоты от до вектор повернется на угол (рис.3.10, а). На рис.3.10,б показаны – вещественная и мнимая частотные характеристики колебательного звена, построенного по уравнениям
Логарифмические частотные характеристики инерционного звена второго порядка. Для построения логарифмической амплитудной характеристики (ЛАХ) инерционного звена второго порядка целесообразно уравнение (1) представить в виде:
(2)
где .
Прологарифмировав выражение (2), получим уравнения логарифмической амплитудной и фазовой характеристик:
(3)
(4)
Импульсная характеристика инерционного звена второго порядка.
Импульсная характеристика инерционного звена второго порядка (рис.) строится по импульсной переходной функции:
После дифференцирования и тригонометрических преобразований имеем:
37.Дифференцирующее звено в системах управления
Выходная характеристика дифференцирующего звена.
Идеальным дифференцирующим звеном называется звено, выходная величина которого пропорциональна скорости изменения входного воздействия:
(1)
При ступенчатом входном воздействии на выходе звена получается мгновенный импульс теоретически с бесконечной амплитудой и бесконечно малой шириной.
Идеальных дифференцирующих звеньев не существует. Практически приходится иметь дело со звеньями, обладающими некоторой инерционностью. Дифференциальное уравнение такого звена имеет вид:
(2)
где – постоянные времени и коэффициент усиления звена.
Уравнение (2) в операторной форме имеет вид:
Дифференцирующие звенья применяются как средства, корректирующие (улучшающие) переходной процесс. Примерами их являются стабилизирующие трансформаторы, емкостные дифференцирующие контуры, дифференцирующие мостовые схемы.
Частотные характеристики дифференцирующего звена.
Уравнение амплитудно-фазовой характеристики (АФХ) дифференцирующего звена имеет вид:
Учитывая соотношение , найдем выражение

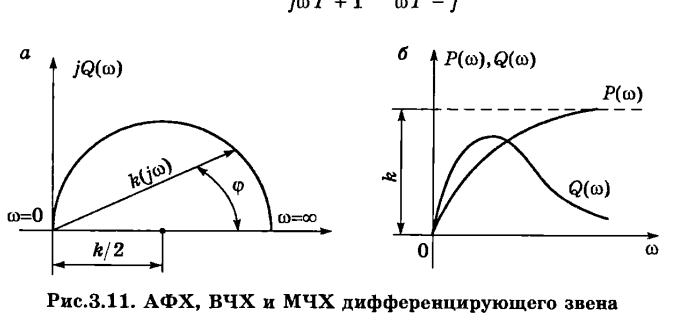

представляющее уравнение окружности с центром в точке, лежащей на вещественной оси на расстоянии от начала координат. При изменении от до вектор повернется на угол (рис.3.11, а). Вещественная и мнимая частотные характеристики дифференцирующего звена приведены на рисунке 3.11, б. Они построены по уравнениям:
Логарифмические частотные характеристики дифференцирующего звена.
Прологарифмировав уравнение
найдем
ЛАХ строится по трем составляющим. Первая составляющая – прямая, параллельная оси абсцисс; вторая
– прямая, имеющая положительный наклон 20дБ/дек и проходящая через точку на оси абсцисс, соответствующую сопрягающей частоте . Третья составляющая имеет две асимптоты, сопрягающие в точке , одна из которых совпадает с осью абсцисс, а вторая имеет отрицательный наклон -20дБ/дек. Суммируя составляющие, получим результирующую ЛАХ дифференцирующего звена.
ЛФХ строится по точкам. Характерные точки:
.
Импульсная характеристика дифференцирующего звена.
импульсная переходная функция дифференцирующего звена:
имеет вид экспоненты (рис.)
