4.4. Термометри розширення
До них відносяться: скляні рідинні, дилатометричні, біметалеві та манометричні термометри.
Рідинні скляні термометри – вимірювання температури ґрунтується на різниці коефіцієнтів об’ємного розширення матеріалу оболонки корпусу термометра та рідини, яка в ньому міститься (розміщена) в залежності від температури.
Корпус термометра виготовляються із спеціальних термометричних сортів скла з малим коефіцієнтом розширення. При вимірюванні високих температур використовують кварц. В якості термометричної рідини використовують: ртуть (Hg), етиловий спирт (C2H5OH), толуол (C6H5СH3), пентан (C5H2) та інші. Найбільш розповсюджені ртутні, їх переваги: діапазон вимірювання (-35...+600 °C), незмочуваність скла ртуттю. За призначенням діляться на: зразкові, лабораторні та технічні. Складаються з резервуара, з рідиною, капілярної трубки, з одного кінця приєднаної до резервуара, а з іншого – запаяної, та шкали і захисної оболонки.
Приріст у капілярній трубці термометра стовпчика рідини Δh (мм) за нагрівання резервуара від температури t1 до t2 визначається формулою:
, (4.11)
де V – об’єм рідини в резервуарі при t1 ; та - температурні коефіцієнти розширення рідини та скла,К-1; d - внутрішній діаметр капіляра,мм.
Найбільш розповсюджені форми: а) палочні – зовнішній діаметр їх сягає 6-8 мм, а шкала нанесена безпосередньо на зовнішній поверхні капілярної трубки; б) з вкладеною шкалою – шкала виконується окремо на прямокутній скляній пластині, яка припаюється до капіляра.
Для сигналізації та позиційного регулювання застосовують ртутні електроконтактні термометри з постійними впаяними контактами або одним рухомим контактом, який може переміщуватись в середині капілярної трубки за допомогою спеціального мікрогвинта. Так як ртуть електропровідна, то при досягненні нею в капілярі висоти, на якій установлені електричні контакти, вона спричиняє замикання цих контактів та спрацьовуванні релейної схеми.
За температури нагрівання до 105°C термометри виготовляються вакуумними, а вищої – газонаповненими.
Промисловість випускає:
1) технічні ртутні з вкладеною шкалою (прямі і кутові, зігнуті під 90°) 11 модифікацій. Н., Ціна поділки першої модифікації 0,5 °C шкала від -35...+500 °C; а для 11-ої – відповідно 10 °C. Термометри 9÷11 модифікацій є високо градусними.
2) технічні не ртутні (аналогічні) на межі вимірювань -200...+200 °C з ціною поділки від 0,2 до 5 °C.
3) лабораторні ртутні типу ТЛ на межі від -30...+500 °C і мають 5 типів, в залежності від ціни поділки межей вимірювання. Н., ТЛ-2 – ціна поділки 1 °C і діапазон 0...350 °C.
4) ртутні підвищеної точності та зразкові 4-х типів з вузьким діапазоном
вимірювання. Н., ТР-1: діапазон 4 °C і ціна поділки 0,01 °C, а ТР-4 – діапазон вимірювання 50 °C і ціну поділки 0,1 °C.
5) ртутні електроконтактні з рухомим (тип ТПК) і постійним (тип ТЭК) контактами та діапазоном -30...+300 °C.
Допустима похибка технічних термометрів не перевищує поділки шкали. Наприклад, за ціни поділки 0,5 °C - максимальна похибка становить ±0,5 °C.
Для деяких термометрів похибка може бути може бути і більшою та визначається технічними вимогами до них. Наприклад, для зразкових термометрів з ціною поділки 0,01 °C, максимальна похибка дорівнює ±0,05 °C, а для лабораторних з ціною поділки 0,5 °C допустима похибка становить ±1°C.Переваги скляних рідинних термометрів: простота конструкції, невисока вартість, достатня точність. Недоліки: відсутність дистанційної передачі та реєстрації показів, значна теплова інерційність, незручність зняття показів і невисока механічна міцність, що обмежує їх використання в технологічних вимірюваннях.
Дилатометричні термометри розділяються на суто дилатометричні (їх ще називають стержневі) та біметалеві.
Принцип дії ґрунтується на зміні лінійних розмірів твердих тіл під впливом температури, що описується залежністю:
L=L[1+(t - t)], (4.12)
де та - лінійні розміри чутливого елемента при температурі t0 = 20°C (температура градуювання) та вимірюваній - t;
α – температурний коефіцієнт розширення (ТКР) твердого тіла.
При використанні в конструкціях термометрів двох твердих тіл з різними ТКР α1 і α2 , передавальне відношення системи переміщення стрілки приладу ΔLс до приросту температури Δt, яке залежить від конструкції, має вигляд:
, (4.13)
де К- коефіцієнт передачі кінематичної схеми термометру.
Дилатометричний (стержневий) термометр являє собою закриту з одного кінця металеву трубку (датчик) 1 (рис.4,8), виготовлену із металу з високим коефіцієнтом лінійного розширення (наприклад, мідь, латунь), в середині якої закріплюється стержень 2 з малим коефіцієнтом лінійного розширення — наприклад інвар (64% Fe і 36% Ni) або плавлений кварц (а = 0,558*106, °С1) тощо. Один кінець трубки закріплюється на об'єкті вимірювань, а сама трубка занурюється у вимірюване середовище. З підвищенням температури довжина
трубки збільшується, а стержні залишається практично незмінним, і вільний кінець трубки переміщується разом із стержнем 2, важелем 3, рухомим контак-
том сигналізуючого чи регулювального пристрою 6 і вимірювальною стрілкою 4. Пружина 5 забезпечує надійний контакт.
За допомогою дилатометричних (стержневих) термометрів можна передавати інформацію про значення температури на відстань. Для цього утворюються комплекти з системами диференційно-трасформаторної (ДТП) передачі (рис. 4.9,а) або пневматичної (рис.4.9,б), які використовуються як вимірювальні прилади в системах сигналізації та автоматичного регулювання.
Дилатометричні термометри випускаються: з ДТП - типів ТУДЭ (ТРДЭ),

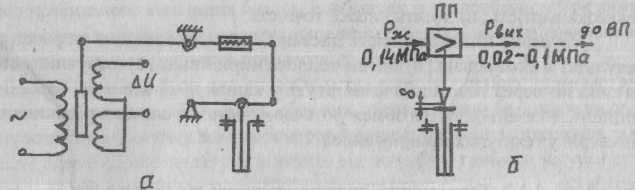

Рис.4.8 Дилатометричний Рис. 4.9. Схеми з'єднання ділатометричного
термометр термометра з перетворювачами: а- диференційно-
-трансформаторним; б — пневматичним
та пневматичною передачою – ТУДП на різні діапазони в інтервалі температур від -30 до 1000 °C з класами точності 1.5 – 2.5, які залежать від модифікації, а також термореле, наприклад, РТ-300 з регулюванням температури спрацьовування від 100 до 300 °C з похибкою не більше 5°C .
У біметалевих термометрах (рис.4.10), як чутливий елемент використовують термобіметалеву пластину або стрічку, зігнуту у вигляді гвинтової чи спіральної пружини. Біметал одержують методом холодного прокатування двох металів з різними коефіцієнтами розширення від температур. При нагріванні пластини 1 розгинається у бік матеріалу з меншим коефіцієнтом розширення α1.
Рис. 4.10. Рис. 4.11. Рис. 4.12. Схема термопари
Кут φ розкручування або закручування біметалевого датчика, за умови
Е * h = Е * h , визначається рівнянням:
= *t, (4.14)
де Е1 , Е1 – модулі пружності використаних металів (МПа); h – загальна
товщина біметалевої пластини, h = h1 + h2 ,(м); h1 , h2 – товщини складових.
Діапазон вимірювання таких термометрів: -150...700°C, а клас точності від 1,5 до 4,0.
Промисловість випускає біметалеві реле ТБ-ЭЗК з три позиційною приставкою сигналізації та регулювання в діапазоні -60...+300 °C залежно від марки біметалу. Біметалеві термометри класів 2,0 і 2,5 використовуються для вимірювання температури приміщень (як побутові). Переваги обох видів термометрів: простота конструкції та обслуговування, компактність та невисока вартість.
4.5. МАНОМЕТРИЧНІ ТЕРМОМЕТРИ
Принцип дії манометричних термометрів грунтується на механічному переміщенні пругкого чутливого елемента в замкненній герметичній системі від зміни або тиску газу, або зміни об’єму рідини, або зміни тиску насиченої пари в залежності від вимірюваної температури.

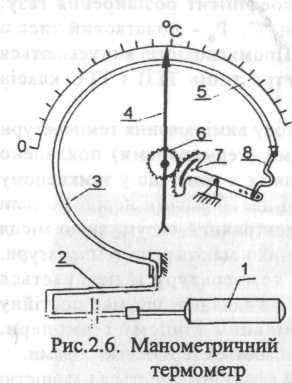

Манометричний термометр (рис.4. 11) складається із: термобалона 1, який
розміщується в об’єкті вимірювання; капілярної трубки 2 довжиною до 60 м і
внутрішнім діаметром 0,1- 0,5 мм з захисним металорукавом та манометричного приладу, який складається із чутливого елементу в вигляді трубчатої пружини 3 овального перерізу (одно або багато виткової, остання може бути спіралевидної чи гелікоїдальної форми, а замість трубчатої пружини може використовуватись і сильфон); передавального механізму, який в свою чергу складається з біметалевого термокомпенсуючого повідка 8, зубчатого сектору 7, та шестерні 6, на якій закріплена стрілка 1 та шкали 5.
Межі вимірювання температури для різних наповнювачів:
|
Термометрична речовина |
|
|
азот, гелій, водень |
-260...+600 |
|
ртуть ксилол, метиловий спирт силіконова рідина |
-40...+600 -40...+180 -150...+300 |
|
хлорметил ацетон бензол |
-20...+150 -60...+200 -100...+250 |
Під впливом температури тиск термометричної речовини в термобалоні 1 збільшується і передається по капіляру 2, монометричній пружині 3, яка під дією тиску розкручується і її вільний кінець через повідок 5 і кінематичну схему переміщує стрілку 4 чи перо самописця.
Термобалон 1 виготовляють із корозієстійкої сталі, а капіляр 2 - із стальної чи мідної трубки внутрішнім діаметром в межах 0,15- 0,5 мм..
Залежно від термометричної речовини термометри бувають газові, рідинні
та парорідинні для різних меж вимірювання. Довжина капіляру штатна: 1; 1,6; 2,5; 4; 6; 10; 16; 25; і 40(60)м і від неї залежить основна похибка вимірювання. Чим менше довжина капіляра і менший діапазон вимірювання, тим менше основна похибка.
Принцип дії газових манометричних термометрів грунтується на тепловому розширенні газів і для них залежність тиску в термосистемі від температури підпорядкована закону Шарля:
Pt = P01 + (t – t0) , (4.15)
де P0– початковий тиск в термосистемі при температурі заповнення t0,
МПа; =1/273,151/К - температурний коефіцієнт розширення газу.
P0 вибирають в межах (3...10) МПа, щоб зменшити вплив атмосферного тиску на манометричну систему. Похибка вимірювань залежить також від співвіднощення об’єму термобалону та неробочого об’єму манометричної системи.
Випускаються промисловістю газові манометричні термометри типів:
ТПГ – показувальні; ТПГ-СК – показувальні і сигнальні; ТГС – показувальні і самописні. Класи точності: 1,0; 1,5; 2,0; 2,5.
Газові термометри використовуються також для вимірювання дуже низьких температур, які відповідають температурам конденсації газу наповнювання. Наприклад, при заповненні термосистеми азотом, нижня межа вимірювання
температури складає: -195С, а гелієм- (-269С).
Надлишковий об’єм V рідини, який виштовхується із термобалону рідинних термометрів із зміною його температури:
V = ( - 3)(t – t0)V0, (4.16)
де і - коефіцієнти об’ємного розширення відповідно термометричної рідини та термобалону, 1/С; t0 – температура при якій виконано заповнення термосистеми (20С) об’ємом V0, м3.
Випускаються рідинні термометри типу ТЖС – показувальні і самописні.
Рідинні термочутливі системи розвивають значні зусилля і їхня робота практично не залежить від атмосферного тиску, що дозволяє використовувати їх також в термореле з потужними контактами на розмикання.
Із наведених формул видно, що шкали газових і рідинних термометрів лінійні.
Принцип дії конденсаційних (або парорідинних) манометричних термометрів грунтується на залежності тиску насиченої пари від температури. Особливість їхньої роботи в тому, що в робочому діапазоні температур в манометричній системі наповнювач знаходиться завжди в двох фазах: рідкій та пароподібній. Тиск в такій системі визначається температурою границі розподілу рідина – пара і вони розрізняються з парорідинним та паровим наповненням.
Парорідинне наповнення – кількість рідини в системі складає 5060 об’єму, причому об’єм термобалону повинен складати не менше 50 всього об’єму. Це дає те, що границя розподілу, рідина – пара завжди знаходиться в термобалоні, не залежно від температур окремих частин і положення термобалону. Переваги такого заповнення: 1) можливість роботи, в умовах, коли температура термобалона вища або нижча за температуру інших частин термосистеми; 2) швидка реакція на зміну температури. Недолік – необмежене зростання
тиску в системі з ростом температури.
З паровим наповненням – відрізняються тим, тому що пара вводиться в термосистему при температурі дещо більшій, чим максимальна можливе її зачення в робочих умовах. Наприклад, в холодильних машинах терморегулюючі вентилі із заповненням термосистеми фреоном працюють при максимальній температурі до = +10С, і відповідно їхнє заповнення проводять при тиску насичення, що відповідає +(20-30)С. При зниженні температури в термобалоні конденсується невелика кількість рідини. Основна перевага – обмеження тиску в термосистемі при температурах вищих температири заповнення, так як в цьому випадку вони перетворюють у газові термометри, зростання тиску в яких від температури значно менше, що знижує вимоги до термосистеми по запасу міцності.
Особливість термометрів з використанням тиску насиченої пари – суттєва нелінійність тиску від температури, що приводить до нерівномірності шкал. Але вони є найбільш чутливі при відносно малому діапазоні вимірювання до 250С. На їхні покази впливає зміна атмосферного тиску, але не впливає зміна температури навколишнього середовища. Типи конденсаційних термометрів: ТПП – показувальний, ТПП-СК – показувальний і сигнальний. Клас точності 1 – 1,5. Конденсаційні (або парорідинні) манометричні термометри найбільше вживають в холодильній автоматиці як температурні регулятори, терморегу-
люючі вентилі.
