Электродвигательные исполнительные мехагнизмы
W1, w2 – обмотки двигателя.
С – фазодвигающий конденсатор
- ротор двигателя
- механические связи.
Угол поворота
ротора 0 - 120.
Для контроля угла поворота применяются конечные выключатели S1 и S2. на эти выключатели воздействует кулачек К, который поворачивается вместе с валом ротора. С валом ротора связан редуктор R и РО.
Для изменения направления поворота ротора применяется переключатель 1. для сокращения времени свободного выбега вала ротора при отключении питания применяется R1 и R2.
Вал ротора связан со стрелкой реостата обратной связи Rос. При вращении ротора перемещается стрелка относительно центра данного реостата. При этом в цепи между средней точкой и положением стрелки возникает ток, пропорциональный величине перемещения данной стрелки.
Данный ток измеряется амперметром. Его величина описывает положение вала ротора данного э/лектродвигателя. Поэтому данный амперметр называется измерителем положения вала ротора И.М.
Основные характеристики:
-
макс. Момент на валу двигателя (Мmax)
-
время поворота ротора двигателя на макс угол (Тmax). По характеристикам можно описать данный И.М.
~
КПД
э/двигателя.
2.5.3. Исполнительные устройства
Устройство автоматической системы управления или регулирования, воздействующее на процесс в соответствии с получаемой командной информацией, называется исполнительным устройством. Оно предназначено для изменения притока или расхода вещества либо энергии и приближения регулируемой величины к заданному значению. Исполнительные устройства состоят из пневматического, электрического или гидравлического исполнительного механизма и регулирующего органа. В химической промышленности в автоматических системах часто используют пневматические мембранный и поршневой исполнительные механизмы, а в качестве регулирующих органов—регулирующий клапан и заслонку.
Наибольшее распространение получил пневматический мембранный исполнительный механизм (рис. III-19, а), выполненный из прорезиненной мембраны, зажатой между двумя крышками так, что в верхней части образуется герметически закрытая полость. Снизу через жесткий центр, связанный со штоком, мембрана опирается на пружину. Сжатый воздух от автоматического регулятора направляется в верхнюю полость над мембраной и перемещает ее вместе со штоком вниз. При этом пружина сжимается и уравновешивает усилие, действующее на мембрану сверху. Перемещение штока передается на регулирующий орган. В отличие от мембранного, в поршневом пневматическом исполнительном механизме (рис. III. 19,б) сжатый воздух от регулятора подается в цилиндр и перемещает поршень со штоком и регулирующий орган.
Схемы регулирующих органов показаны на рис. III-20. В регулирующем клапане шток исполнительного механизма жестко связан с затвором (рис. 111-20, а). При перемещении последнего относительно седла изменяется проходное сечение и соответственно расход вещества, проходящего через регулирующий орган. В заслоночном регулирующем органе (рис. Ш-20, б) шток привода через рычаг, соединенный с осью, вращает заслонку, которая изменяет расход вещества.
Исполнительное устройство, состоящее из пневматического мембранного исполнительного механизма и регулирующего органа, называют пневматическим регулирующим клапаном (рис. III-21).
По виду запорпого устройства пары затвор—седло пневматические регулирующие клапаны делят наодноседельные и двухседельные. Первые имеют неуравновешенный затвор, так как на него действует выталкивающая сила среды, и поэтому применяются в исполнительных устройствах малых размеров при низких давлениях среды. Вторые имеют уравновешенный затвор и используются в исполнительных устройствах больших размеров и при высоких давлениях среды.
Рис. III.19. Схемы мембранного (а) и поршневого (б) исполнительных механизмов: 1 _ шток; 2 — пружина; 3 — мембрана; 4 — поршень.
Рис. Ш-20. Схемы регулирующих органов:
о
— одкоседельного; б— заслоночного;
/ — корпус; 2 — затвор; 3 — шток; 4 —
заслонка.
Рис. Ш-21. Схемы пневматических регулирующих клапанов:
а — нормально открытого (НО): б—нормально закрытого (НЗ)- /—корпус; 3 — аатвми 3 — шток; 4 — пружина; 5—мембрана.
При расчете АСР пневматический регулирующий клапан представляют апериодическим звеном 1-го порядка.

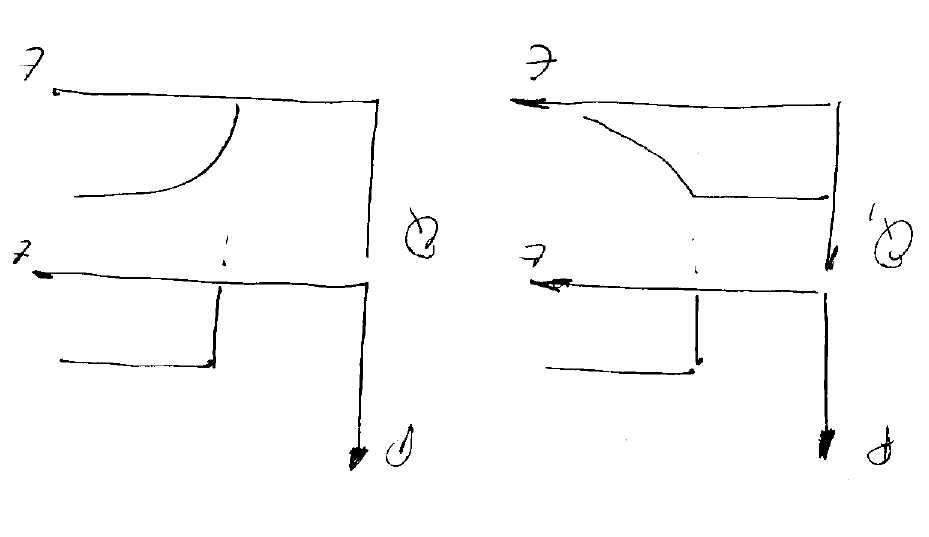

Динамическая
характеристика
где Т-время зависит от жосткости,
Q-велична
потока K-величина
усиления, Р-давления воздуха.
