12.18. Set_param

Назначение: Установка параметров модели или блока.

Синтаксис:

set_param('obj', 'parameter1', value1, 'parameter2', value2, ...)

Команда выполняет присваивание новых значений value1, value2… параметрам parameter1, parameter2… модели (блока) obj . Имена параметров не чувствительны к регистру символов. Значения параметров чувствительны к регистру символов.

Пример 1:

Команда set_param('EX_set_param', 'Solver', 'ode15s', 'StopTime', '100') устанавливает метод решения (параметр Solver) ode15s и время окончания расчета (параметр StopTime) 100 для модели EX_set_param.mdl .

Пример 2:

Команда set_param('EX_set_param/Step', 'After', '1.5') устанавливает параметр Final Value блока Step модели EX_set_param.mdl равным 1.5.

Пример 3:

Команда set_param('EX_set_param/Transfer Fcn', 'Numerator', '[5 7 9]','Denominator', '[2 3 0]') устанавливает параметры блока Transfer Fcn , таким образом, чтобы получить передаточную функцию следующего вида:

[Скачать пример]

Команда может использоваться для изменения параметров модели или блока в процессе расчета. Однако не все параметры блоков могут быть изменены в этом случае. Например, нельзя изменить в процессе расчета размерности входных и выходных портов подсистемы или блока. Параметры блоков библиотеки Power System Blockset также нельзя изменять в процессе расчета. Следует иметь в виду еще и то, что иногда название параметра, данное в окне диалога, отличается от фактического названия параметра (имени переменной, которой присваивается значение параметра). Так, например, для блока Step, фактическое имя параметра Initial Value есть Before, а фактическое имя параметра Final Value есть After. Для выяснения фактических имен параметров можно открыть файл модели в каком-либо текстовом редакторе и просмотреть секцию, в которой описан данный блок. Ниже приведен пример текстового описания блока Step в файле модели:

Block { BlockType Step Name "Step" Position [125, 75, 155, 105] Time "0.1" Before "10" After "20" SampleTime "0" VectorParams1D on } .

Из приведенного фрагмента хорошо видно, какие фактические имена имеют параметры данного блока.

12.19. Simulink

Назначение: Команда открывает окно библиотеки блоков simulink.

Синтаксис:

simulink

13. Отладчик Simulink моделей

Отладчик Simulink является инструментом для поиска и диагностирования ошибок в моделях Simulink. Он дает возможность точно определить проблемы, выполняя моделирование постепенно с отображением значений входных и выходных сигналов любого из интересующих блоков модели. Simulink-отладчик имеет и графический, и интерфейс пользователя командной строки. Графический интерфейс позволяет наиболее удобно использовать основные возможности отладчика. Интерфейс командной строки дает способ обращаться ко всем возможностям отладчика. Пользователь, как правило, работает с графическим интерфейсом отладчика и обращается к интерфейсу командной строки по мере необходимости.

13.1. Графический интерфейс отладчика Simulink моделей

Запуск графического интерфейса отладчика возможен одним из двух способов:

1. С помощью команды меню Tools/Debugger окна Simulink модели. 2. С помощью кнопки панели инструментов окна Simulink модели.

После запуска отладчика на экране появится его окно (см. рис. 13.1).

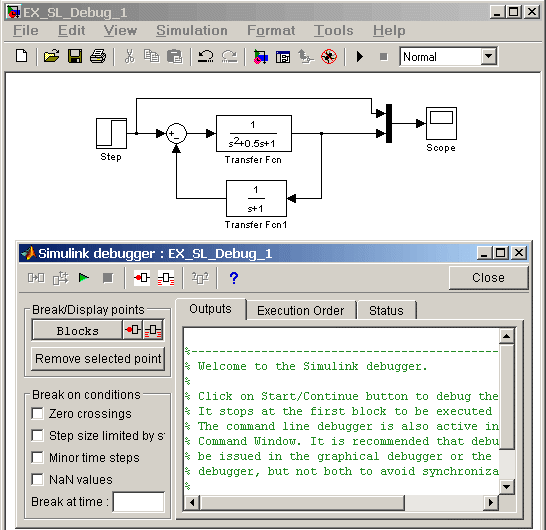

Рис. 13.1 Окно отладчика Simulink модели.

[Скачать пример]

Окно отладчика содержит следующие элементы:

• Панель инструментов

• Список контрольных точек Break/Display points

• Панель задания точек прерывания по условию Break on conditions

• Главное окно отладчика
